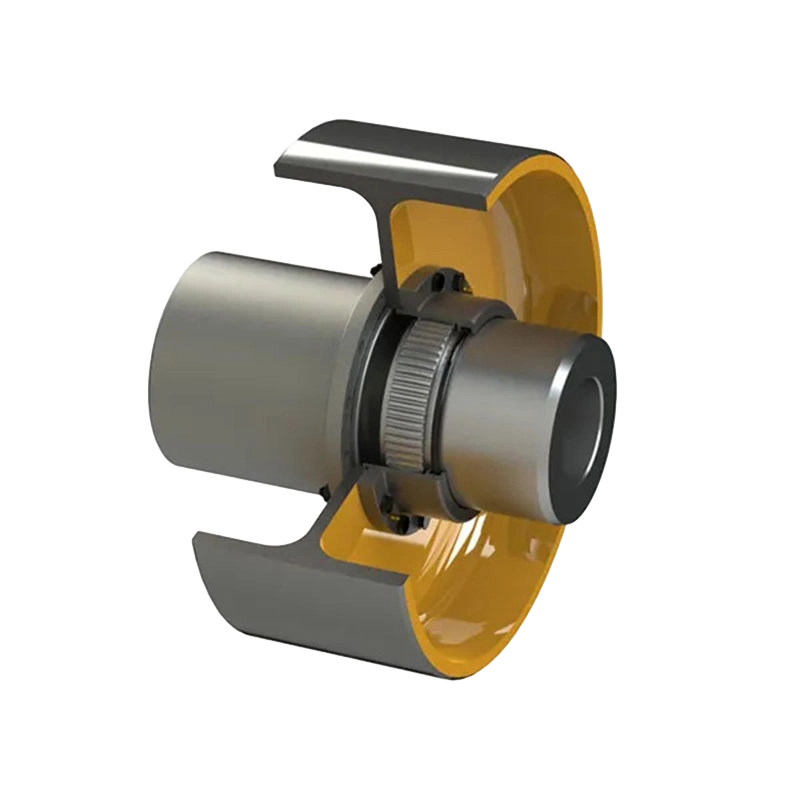

GBLZ Zupčasta spojnica bubnja s kočnim kotačem (Q/YG 11005X-2018)

Pregled proizvoda:
Spojnica bubanj-zupčanik serije GBLZ s kočnim kotačem predstavlja čelo inovacije u strojarstvu, kombinirajući tradicionalne dizajne spojke bubanj-zupčanik s naprednom tehnologijom kočenja. Projektiran za isporuku učinkovitog prijenosa zakretnog momenta i preciznih mogućnosti kočenja u industrijskim primjenama, ovaj je proizvod idealan izbor za okruženja u kojima su zahtjevi za sigurnošću, učinkovitošću i pouzdanošću iznimno visoki.

Ključne značajke i prednosti:

1. Izvanredan prijenos zakretnog momenta i kompenzacija neusklađenosti: Spojka ima robusnu konstrukciju bubanj-zupčanik s unutarnjim zubima zupčanika koji osiguravaju besprijekoran prijenos okretnog momenta između osovina. Ova struktura ne samo da podržava opterećenja s velikim zakretnim momentom, već i kompenzira kutne, radijalne i aksijalne neusklađenosti, čime se smanjuje mehaničko naprezanje i produljuje vijek trajanja opreme.

2. Integrirana funkcija preciznog kočenja: Jedinstvena značajka ovog proizvoda je izravna integracija kotača kočnice u mehanizam za spajanje. Ovaj inovativni dizajn omogućuje kontrolirano usporavanje ili zaustavljanje—bilo za postupna usporavanja tijekom rutinskih operacija ili trenutna zaustavljanja u hitnim situacijama—omogućujući preciznu kontrolu brzine i značajno povećavajući sigurnost.

3. Visokokvalitetni materijali i izdržljivost: Proizveden od visokokvalitetnog čelika ili legiranog čelika, proizvod pokazuje iznimnu izdržljivost, otpornost na koroziju i pouzdanost, čak i pod uvjetima velikog opterećenja.

4. Pogodna instalacija i održavanje: Zahvaljujući svom modularnom i korisniku jednostavnom dizajnu, spojka se neprimjetno integrira u postojeće sustave. Njegov proces održavanja je jednostavan, zahtijeva minimalno vrijeme zastoja radi pregleda, popravka ili zamjene, čime se optimizira ukupna produktivnost.

Ključni tehnički parametri:
Prema tehničkoj dokumentaciji i tehničkim listovima, ova serija uključuje različite modele u rasponu od GBLZ1 do GBLZ14. Ključni parametri uključuju:

Nazivni zakretni moment (Tn): u rasponu od 0,63 kN·m (GBLZ1) do 125 kN·m (GBLZ14).
Dopuštena brzina ([n]): Do 4000 o/min (GBLZ1), s većim modelima—kao što je GBLZ14—ocijenjeno na 950 o/min.
Promjer provrta (d1, d2, dZ): Podržava širok raspon veličina, s maksimalnim konusnim promjerom provrta do 220 mm.
Promjer kočnog kotača (D₀): Standardne veličine uključuju 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 710 mm i 800 mm.
Masa kočionog kotača i moment inercije: Na primjer, kočni kotač od 160 mm ima masu od 2,83 kg, dok kočni kotač od 800 mm doseže masu od 203 kg.

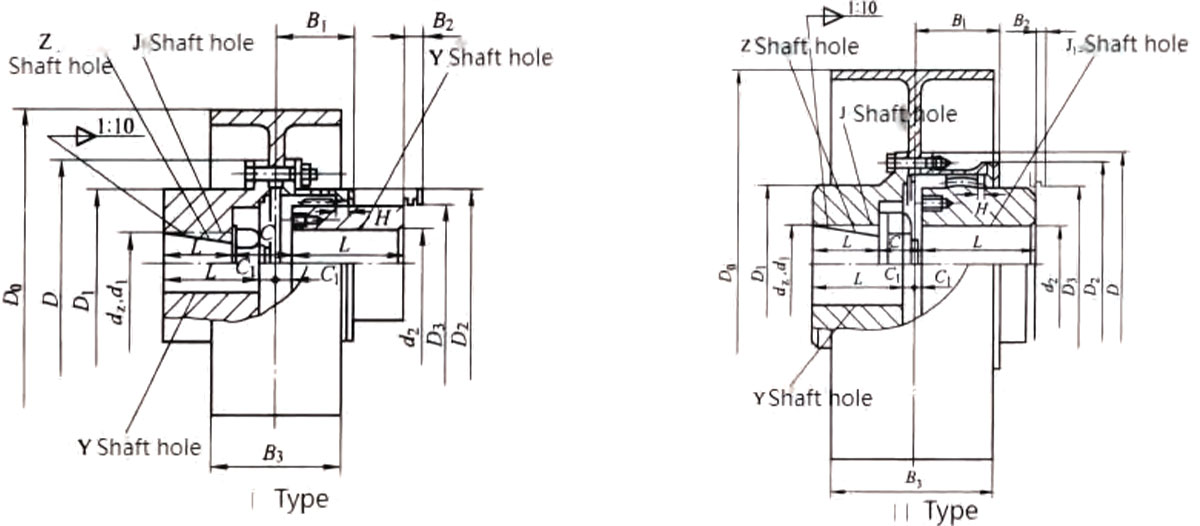

Strukturne vrste:
Ovaj je proizvod dostupan u dvije primarne strukturne vrste (Tip I i Tip II) kako bi se zadovoljili različiti zahtjevi ugradnje. U dizajnu je dimenzija B₂ posebno označena kao slobodni prostor potreban za zamjenu brtve.

Industrije primjene:
Spojnica tipa GBLZ, koju proizvodi MCC Heavy Industry Technology (Zhenjiang) Co., Ltd., naširoko se koristi u sljedećim industrijama:
- Metalurška oprema i rudarski strojevi
- Oprema za podizanje i luka
- Oprema za obradu vode i strojevi za proizvodnju papira
