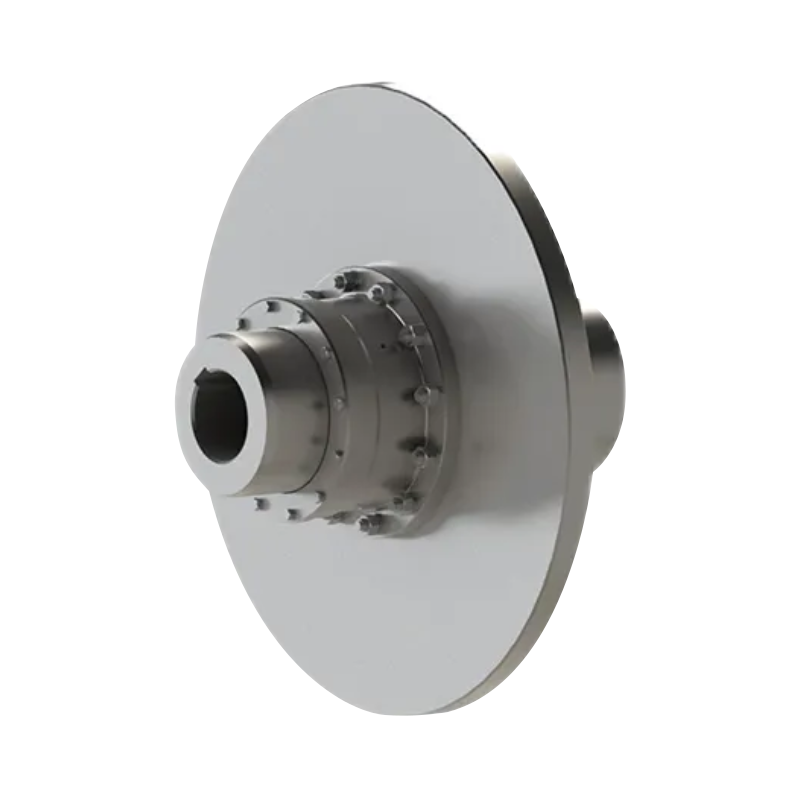

GAP Zupčasta spojnica bubnja s diskom kočnice (Q/YG 12008X-2018)

Osnovni dizajn i strukturne značajke:

1. Poboljšana sposobnost kompenzacije neusklađenosti:
U usporedbi s konvencionalnim modelima, GAP spojka ima širi unutarnji dizajn čahure zupčanika. Ova specijalizirana geometrijska struktura pruža superiornu sposobnost kompenzacije aksijalnog pomaka, omogućujući spojnici da radi iznimno dobro kada se nosi sa složenim odstupanjima poravnanja.

2. Optimizirana struktura raspodjele opterećenja:
U tipičnim industrijskim konfiguracijama, GAP spojka je obično uparena s GBZ i GAZ spojkama, s međuvratilom spojenim preko vanjskog kraja čahure zupčanika. Disk kočnice je izravno montiran na poluspojnicu, dopuštajući poluspojnici da u potpunosti apsorbira opterećenje težine i vibracije nastale tijekom kočenja. Ovaj dizajn značajno poboljšava performanse zahvata krunih zuba zupčanika tijekom kočenja i uvelike produljuje radni vijek cijelog prijenosnog sustava.

3. Fleksibilnost dvosmjerne rotacije:
Proizvod podržava rotaciju u smjeru kazaljke na satu i suprotno od njega, što ga čini vrlo prikladnim za zahtjevne radne uvjete koji uključuju česta pokretanja, zaustavljanja i promjene smjera.

Ključne prednosti izvedbe:

1. Izvanredan kapacitet prijenosa snage:
Proizvod pokriva širok raspon zakretnog momenta, s nominalnim kapacitetom zakretnog momenta (Tn) u rasponu od 630 N·m do 112 000 N·m.

2. Strogi sigurnosni standardi:
Kako bi se spriječilo mehaničko oštećenje, projektna specifikacija propisuje da najveći moment kočenja (Tm) ne smije biti veći od dvostrukog nazivnog momenta (Tm ≤ 2Tn). Ovaj zahtjev osigurava pouzdanu sigurnosnu marginu za cijeli prijenosni sustav.

3. Izvedba velike brzine:
Manji modeli, kao što je GAP1, nude dopuštene brzine vrtnje do 4.000 o/min dok održavaju izvrsnu ravnotežu vrtnje i niske razine vibracija čak i u uvjetima rada pri velikim brzinama.

4. Dizajn koji je jednostavan za održavanje:

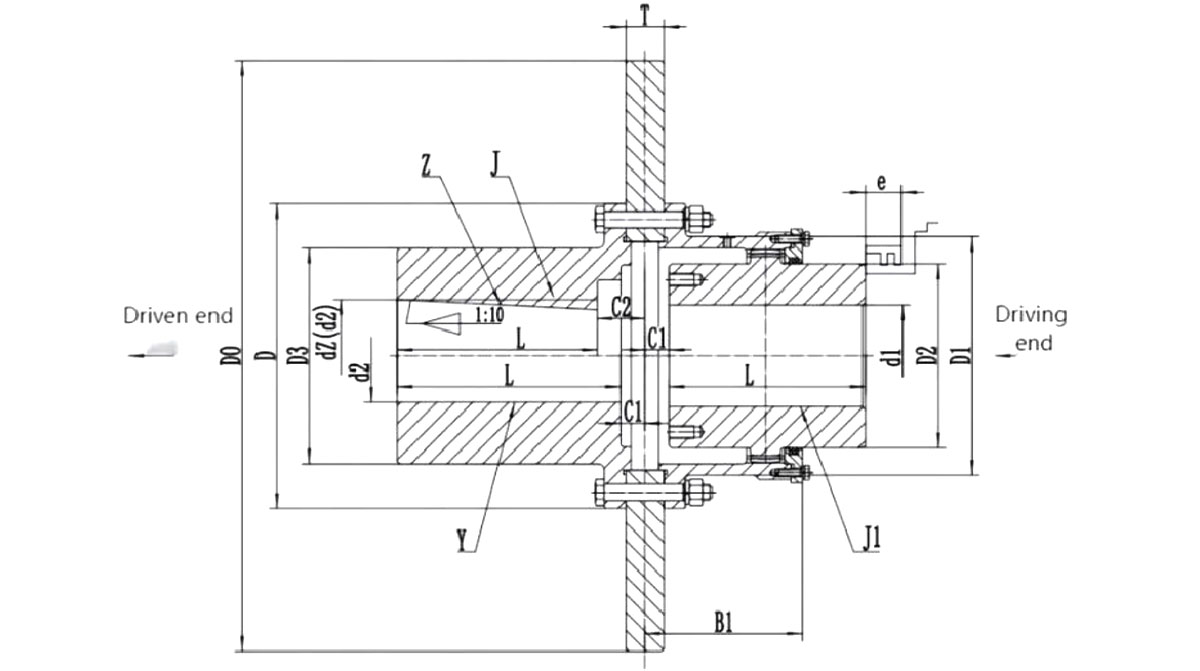

Posebna dimenzija označena kao "e" definirana je unutar strukturnih parametara kako bi se osigurao potreban razmak za zamjenu brtve. Ovaj korisnički orijentirani dizajn omogućuje osoblju za održavanje prikladno obavljanje servisiranja i zamjene brtvi bez potpunog rastavljanja sustava.

Pregled tehničkih specifikacija:
Serija GAP dostupna je u više modela u rasponu od GAP1 do GAP14.

1. Kompatibilnost provrta:
Podržava različite konfiguracije provrta osovine, uključujući kombinacije Y-Y, J1-J1 i Z-Z, pružajući fleksibilnost za različite zahtjeve ugradnje.

2. Specifikacije kočionog diska:
Standardni promjeri kočionih diskova (D₀) kreću se od 315 mm do 1000 mm, čineći spojku kompatibilnom s širokim rasponom glavnih sustava disk kočnica.

3. Sposobnost za teške uvjete rada:
Maksimalni promjer provrta (dz) doseže 220 mm, što omogućuje spojku da prihvati sustave pogonskih osovina raznih teških industrijskih strojeva.

Širok raspon industrijskih primjena:
Sa svojom pouzdanom integracijom kočenja i izvrsnim performansama kompenzacije, GAP spojka je postala preferirano rješenje u brojnim sektorima teške industrije.

1. Strojevi za podizanje i luka:
Služi kao kritična komponenta u mehanizmima za podizanje i kretanje, osiguravajući precizno pokretanje, zaustavljanje i pozicioniranje teških tereta.

2. Metalurška i rudarska oprema:
Održava stabilnost sustava prijenosa energije u teškim radnim uvjetima koje karakteriziraju visoke temperature i velika udarna opterećenja.

3. Sustavi za obradu vode, proizvodnju papira i transportne trake:
Pruža izdržljivu i pouzdanu potporu prijenosu snage u proizvodnim linijama koje zahtijevaju duge osovinske spojeve i česte operacije kočenja.
