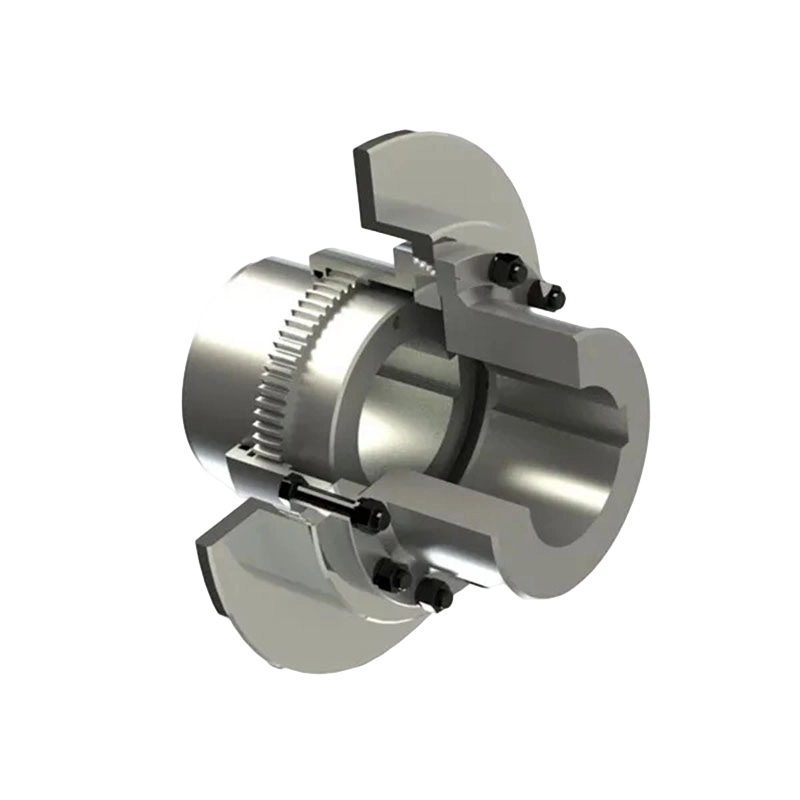

GCP bubanj spojka zupčanika s kočionim diskom (Q/YG 13012X-2018)

Pregled proizvoda: Zupčasta spojnica tipa GCP s kočnim diskom (standard: Q/YG 13012X-2018) predstavlja visok stupanj integracije u modernoj tehnologiji prijenosa snage. Integrira tehnologiju prijenosa bubanj zupčanika za teške uvjete rada s funkcijom disk kočenja. Ovaj hibridni dizajn ne samo da osigurava izuzetno učinkovit prijenos energije, već također pruža poboljšanu sigurnost i precizne mogućnosti zaustavljanja u nuždi za složene industrijske energetske sustave.

Osnovne funkcije i prednosti:

1. Dvostruka integracija prijenosa i kočenja: Ovaj proizvod postiže i prijenos snage i funkcije kočenja u nuždi unutar jedne komponente. Ovo integrirano rješenje značajno optimizira iskorištenost prostora i pojednostavljuje instalaciju u različitim industrijskim okruženjima.

2. Superiorno opterećenje i kapacitet zakretnog momenta: Iskorištavajući inherentne prednosti strukture zupčanika bubnja, ova serija se može pohvaliti izuzetno velikom gustoćom zakretnog momenta, lako ispunjavajući stroge zahtjeve teških strojeva koji rade pod stalnim velikim opterećenjima.

3. Precizna kontrola kretanja: integrirani disk kočnice omogućuje operaterima preciznu kontrolu rotacijskog gibanja strojeva, osiguravajući brz i siguran odgovor elektroenergetskog sustava, bilo za prilagodbe brzine tijekom normalnog rada ili trenutno kočenje u hitnim situacijama.

4. Visoka pouzdanost u ekstremnim uvjetima: Robusna struktura i visokokvalitetni materijali cijelog stroja dizajnirani su posebno za teška industrijska okruženja. Njegova izdržljivost osigurava izuzetno nisku učestalost održavanja tijekom dugotrajnog rada, uvelike poboljšavajući vrijeme rada sustava i ukupnu produktivnost.

Princip rada: Pod normalnim radnim uvjetima, spojka učinkovito prenosi okretni moment između dviju osovina kroz precizno zahvatanje zupčanika u obliku bubnja, osiguravajući glatki protok snage. Kada sustav primi naredbu za zaustavljanje ili uđe u stanje nužde, kočioni disk intervenira, generirajući snažan moment kočenja kroz trenje, uzrokujući brzo i kontrolirano usporavanje rotirajućih dijelova dok se potpuno ne zaustave.

Ključne tehničke specifikacije: Serija GCP nudi različite modele (GCP1 do GCP14) kako bi zadovoljila različite zahtjeve okretnog momenta:

1. Nazivni zakretni moment (T _n ): Pokriva širok raspon od 800 N·m do 180 000 N·m.

2. Dopuštena brzina ([n]): Do 4000 o/min (ovisno o modelu).

3. Specifikacije kočionog diska (D ₀ ): Nudi niz standardnih promjera diskova od 315 mm do 1000 mm.

4. Priključak otvora za osovinu: Podržava različite vrste spojeva rupa za osovinu kao što su Y, J1 i Z1, prilagođavajući se širokom rasponu promjera osovine.

Scenariji primjene u industriji:

1. Teški industrijski strojevi: kao što su drobilice, velike miješalice i ekstruderi, koji zahtijevaju pouzdan prijenos i sigurnosnu zaštitu u hitnim slučajevima.

2. Sustavi za rukovanje materijalom: koriste se u transporterima, vitlima i dizalicama za preciznu kontrolu opterećenja.

3. Rudarska oprema: Izvrsno radi u rudarskim transportnim sustavima i strojevima za iskopavanje u ekstremnim okruženjima.

4. Brodski propulzijski sustavi: koriste se za spajanje motora i propelerskih osovina, integrirajući funkcije kočenja u nuždi radi povećanja operativne fleksibilnosti i sigurnosti.

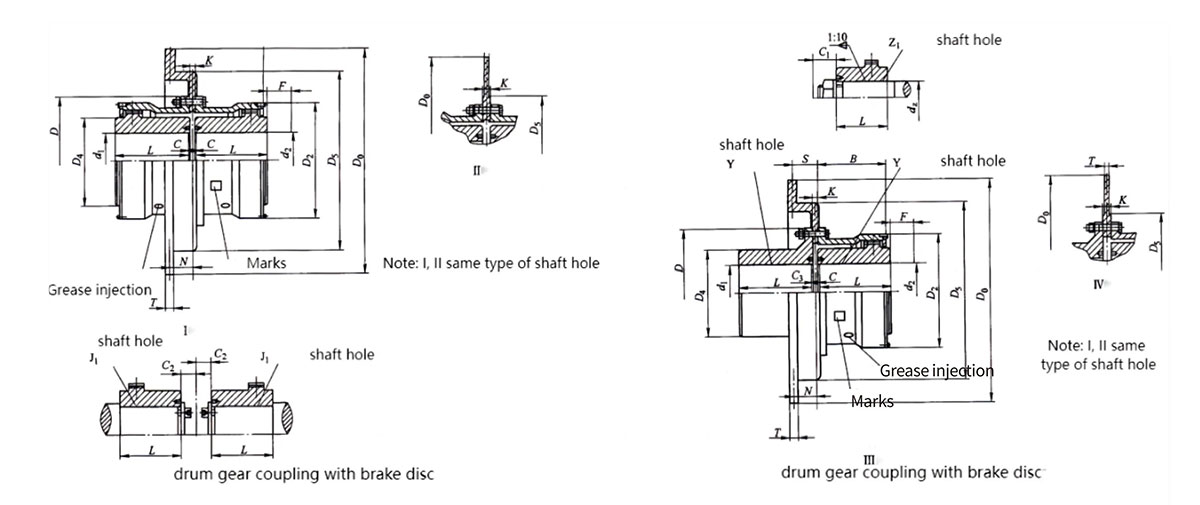

Značajke strukturnog dizajna: Ovaj proizvod ima strukturu kočionog diska u obliku patrone i opremljen je posebnim otvorom za ubrizgavanje ulja za jednostavno održavanje podmazivanja bez rastavljanja glavnog tijela. Debljina, pomak i ugradbene dimenzije kočionog diska pomno su izračunate kako bi se osiguralo precizno podudaranje s različitim modelima disk kočnica.
