GCC Vertikalna instalacijska spojka zupčanika bubnja (Q/YG 13014X-2018)

Name: GCC Vertikalna instalacijska spojka zupčanika bubnja (Q/YG 13014X-2018)
Rating: 5 (99 reviews)

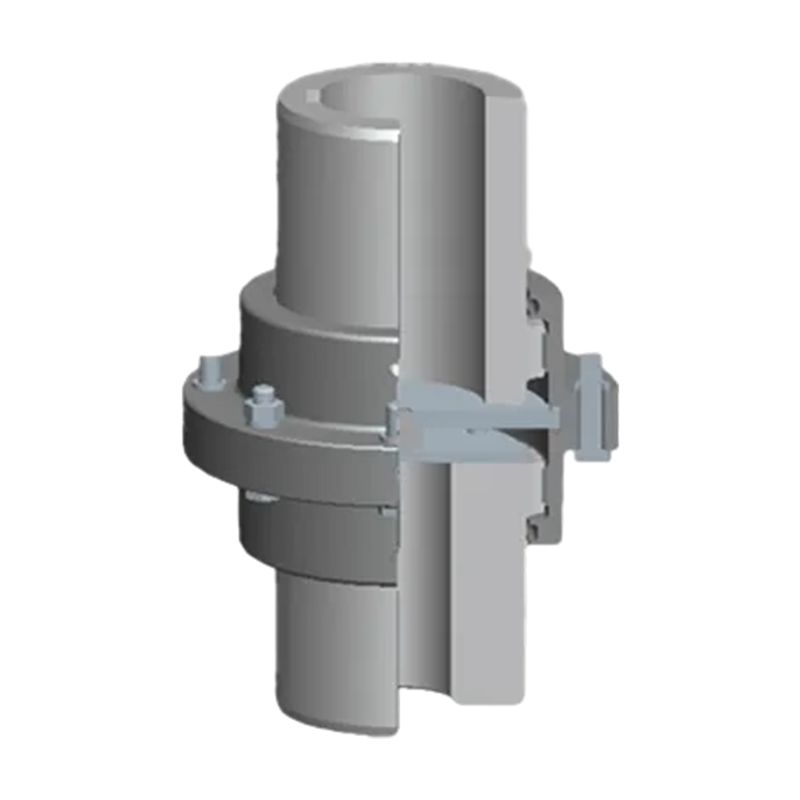

Pregled proizvoda: Vertikalno postavljena spojnica zupčanika s bubnjem tipa GCC (standard: Q/YG 13014X-2018) je vrhunsko mehaničko spojno rješenje dizajnirano posebno za vertikalne sustave prijenosa snage. U okomito raspoređenim sustavima osovina, ovaj proizvod, sa svojim preciznim dizajnom i vrhunskom pouzdanošću, postaje ključna komponenta koja osigurava učinkovit i stabilan prijenos okretnog momenta.

Osnovne prednosti:

1. Namjenski dizajn okomite strukture: Za razliku od tradicionalnih vodoravno postavljenih spojki, tip GCC posebno je optimiziran za izazove aksijalnog pozicioniranja i stabilnosti koji se mogu pojaviti u okomitim instalacijama, što ga čini posebno prikladnim za okomito poravnate osovinske prijenose.

2. Tehnologija kompenzacije zupčanika bubnja: Koristeći konfiguraciju zupčanika bubnja, ne samo da poboljšava sposobnost rukovanja neusklađenim osovinama i udarnim opterećenjima, već također osigurava ravnomjernu raspodjelu momenta, smanjujući stres na povezanim strojevima i rezultirajući glatkijim radom.

3. Kapacitet opterećenja s velikim zakretnim momentom: Dizajnirana za zahtjevne primjene, ova spojnica posjeduje iznimno visok nominalni zakretni moment, lako udovoljavajući zahtjevima za snagom velikih vertikalnih pumpi, turbina i druge opreme velike snage.

4. Visoka izdržljivost i otpornost na koroziju: Proizveden od visokokvalitetnih materijala visoke čvrstoće, otporan na habanje, posjeduje izvrsnu otpornost na zamor i koroziju, održavajući izuzetno dug životni vijek čak i u teškim industrijskim okruženjima.

5. Izvrsna fleksibilnost poravnanja: Učinkovito kompenzira kutno, radijalno i aksijalno odstupanje, održavajući preciznu izvedbu poravnanja osovine čak i pod različitim opterećenjima ili teškim radnim uvjetima.

Područja primjene: Ovaj proizvod se široko koristi u industrijama koje zahtijevaju vertikalni prijenos:

1. Inženjering fluida: velike vertikalne pumpe za vodu, kompresori, cirkulacijske pumpe.

2. Energija i snaga: Vertikalne turbine, generatorski setovi.

3. Teška industrija: Metalurška oprema, rudarski strojevi, oprema za lučko rukovanje i strojevi za podizanje.

Montaža i održavanje: Spojka tipa GCC dizajnirana je imajući na umu udobnost korisnika. Njegova kompaktna struktura olakšava instalaciju u ograničenim okomitim prostorima; istovremeno, njegov dizajn koji zahtijeva malo održavanja značajno smanjuje vrijeme zastoja. Jasne oznake na površini proizvoda pomažu u preciznom pozicioniranju i instalaciji/puštanju u pogon.

Kontaktirajte nas

PDF preuzimanje

PREV: GCJ Spojen na spojnicu zupčanika bubnja srednjeg vratila (Q/YG 13015X-2018)
DALJE: GCT spojen na međuspojnicu zupčanika bubnja (Q/YG 13013X-2018)

Parametri proizvoda

Pošalji poruku

TEHNIČKI PARAMETRI

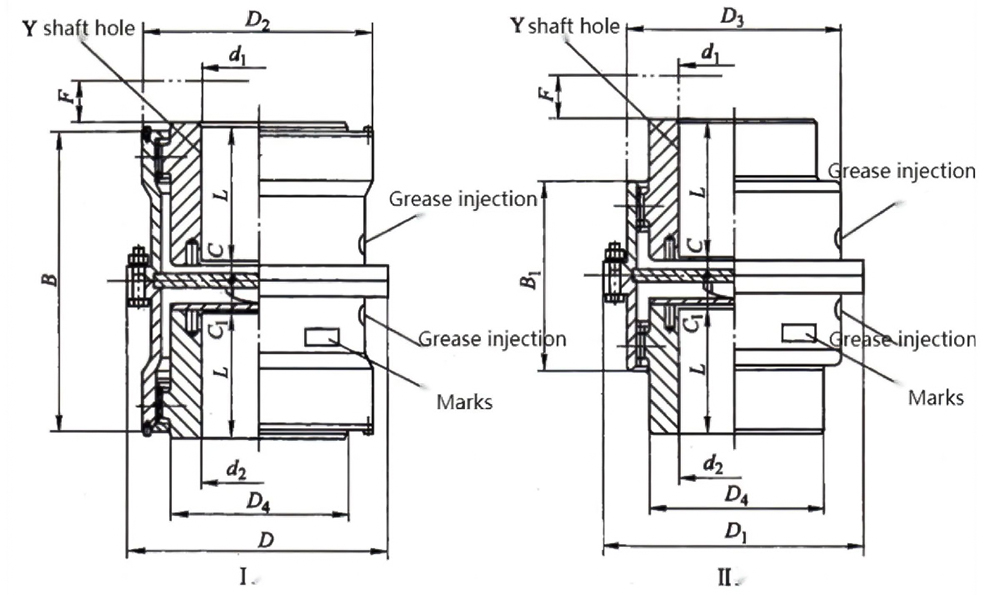

Osnovni parametri i glavne dimenzije GCC bubanj zupčaste spojke vertikalne montaže

Vrsta	Nominalni okretni moment Tn/KN·m	Dopušteno brzina [n]/r·min⁻¹	Otvor za osovinu promjer d₁,d₂	Osovina rupa duljina L	D	D₁	D₂	D₃	D₄	B	B₁	F	C		C₁	misa /kg		Moment inercije /kg·m²		Mast
																				Ⅰ		Ⅱ
				J1									Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	Gore	dolje	Gore， Down
OUU1	800	7500	12,14	32	122	115	98	88	60	116	100	30	30	—	30	5.8	5.1	0.0079	0.0064	0.07	0.016	0.052
			16,18,19	42									20	14	20
			20,22,24	52									10	6	14
			25,28	62									6	6
			30,32,35,38	82
			40,42	112
GCC2	1400	6700	22,24	52	150	145	118	108	77	136	104	30	20	7	20	10	7.9	0.022	0.017	0.095	0.025	0.069
			25,28	62									10		16
			30,32,35,38	82									7
			40,42,45,48	112
			50,55,56
GCC3	2800	6300	22,24	52	170	165	140	125	90	160	108	30	33	7	30	17	12.8	0.047	0.033	0.17	0.07	0.11
			25,28	62									23		20
			30,32,35,38	82									7
			40,42,45,48,50,55,56	112
			60,63	142
GCC4	5000	5600	30,32,35,38	82	200	195	160	145	112	180	116	30	13	7	20	26.2	20.5	0.099	0.074	0.29	0.11	0.14
			40,42,45,48,50,55,56	112									7
			60,63,65,70,71,75	142
			80	172
GCC5	8000	5300	30,32,35,38	82	225	215	180	168	128	200	126	30	23	8	26	36.1	27.7	0.177	0.13	0.36	0.15	0.21
			40,42,45,48,50,55,56	112									8
			60,63,65,70,71,75	142
			80,85,90	172
GCC6	11200	5000	32,35,38	82	245	230	200	185	145	224	134	30	35	10	24	53.2	39.8	0.3	0.22	0.5	0.21	0.27
			40,42,45,48,50,55,56	112									10
			60,63,65,70,71,75	142
			80,85,90,95	172
			100	212
GCC7	16000	4500	32,35,38	82	272	265	230	210	160	244	148	30	45	10	28	71.1	47.5	0.53	0.35	0.78	0.31	0.4
			40,42,45,48,50,55,56	112									15
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100,110	212
GCC8	22400	4250	55,56	112	290	272	245	225	176	272	162	30	29	10	30	83	59.6	0.72	0.47	0.98	0.43	0.52
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100,110,120,125	212
GCC9	28000	4000	65,70,71,75	142	315	305	265	245	190	280	176	30	10	10	30	110	85	1.06	0.8	1.3	0.57	0.58
			80,85,90,95	172
			100,110,120,125	212
			130.140	252
OUU10	45000	3550	75	142	355	340	300	280	225	330	196	30	28	10	30	164	128	1.77	1.56	1.6	0.7	0.69
			80,85,90,95	172
			100,110,120,125	212									10
			130.140,150	252
			160	302
OUU11	63000	3000	85,90,95	172	412	385	345	325	256	360	224	40	15	14	36	224	178	3.76	2.88	2.1	0.93	0.94
			100,110,120,125	212									14
			130.140,150	252
			160,170,180	302
OUU12	90000	2800	120,125	212	440	435	375	360	288	414	250	40	14	14	36	315	255	6.55	4.93	3.1	1.3	1.5
			130.140,150	252
			160,170,180	302
			190.200	352
OUU13	125000	2500	140,150	252	490	480	425	400	320	470	272	50	14	14	36	406	325	10.6	8	4.5	1.5	2.3
			160,170,180	302
			190.200,220	352
OUU14	180000	2300	160,170,180	302	545	540	462	440	362	530	316	50	16	16	36	542	423	17.8	13.9	6.8	2.3	3.1
			190.200,220	352
			240,250,260	410

Napomena:

Masa i moment inercije su približne vrijednosti izračunate pomoću otvora osovine u obliku slova Y s najvećim promjerom rupe osovine.
