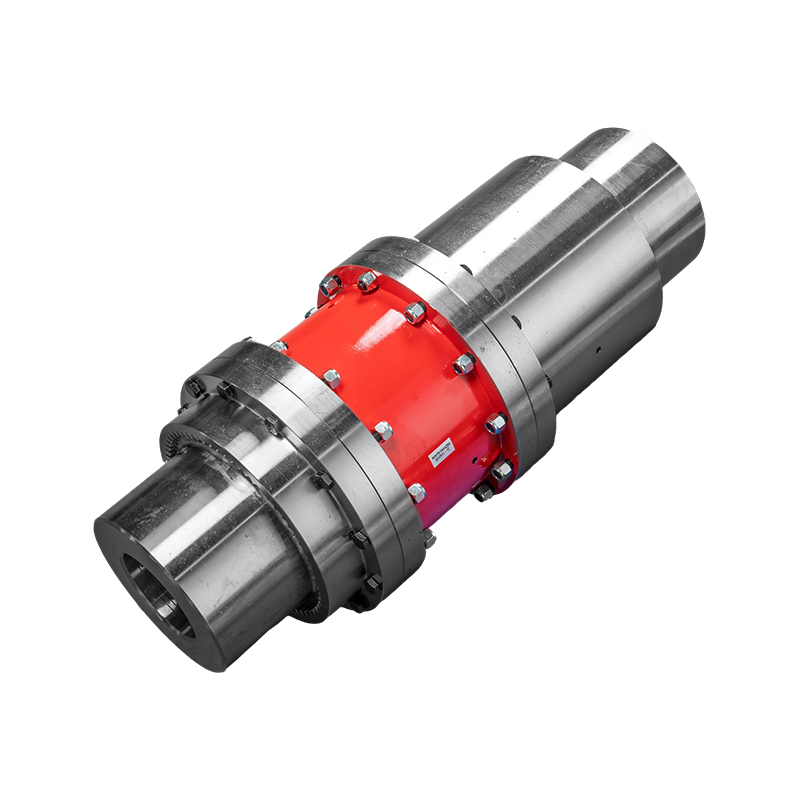

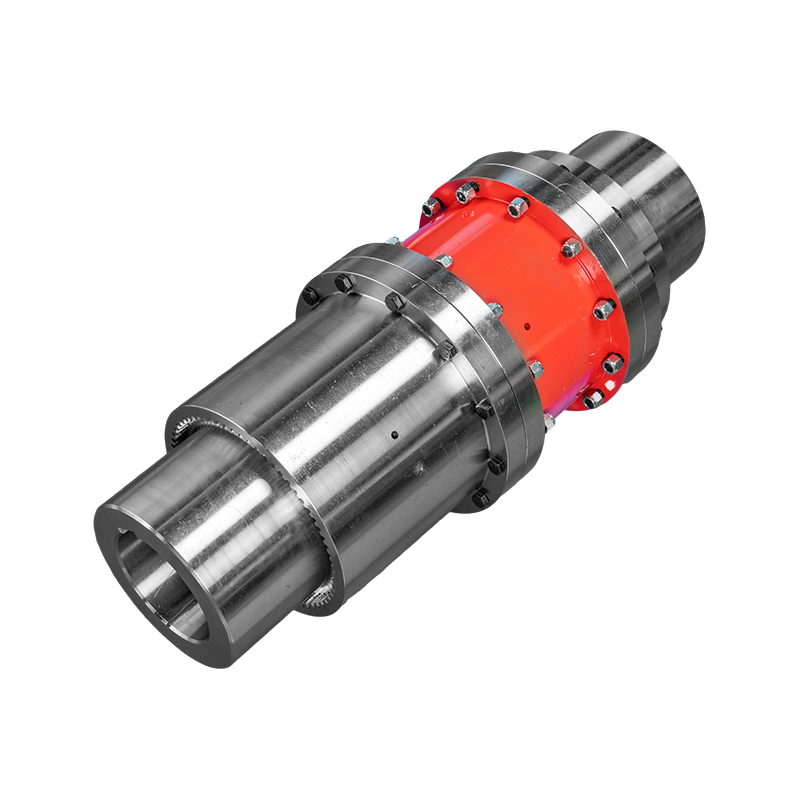

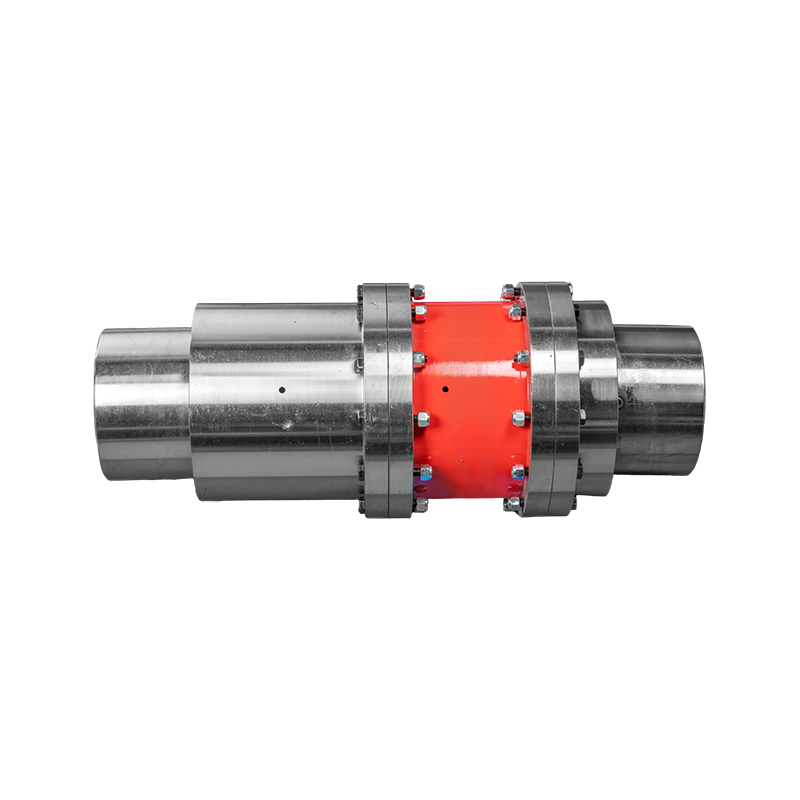

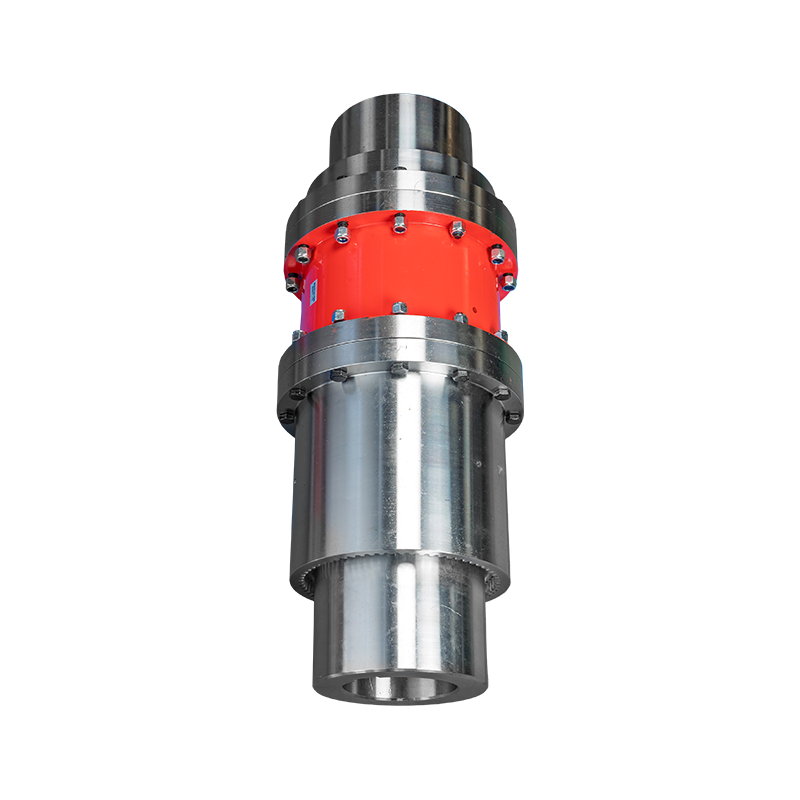

GCJ Spojen na spojnicu zupčanika bubnja srednjeg vratila (Q/YG 13015X-2018)

Name: GCJ Spojen na spojnicu zupčanika bubnja srednjeg vratila (Q/YG 13015X-2018)
Rating: 5 (99 reviews)

Pregled proizvoda:

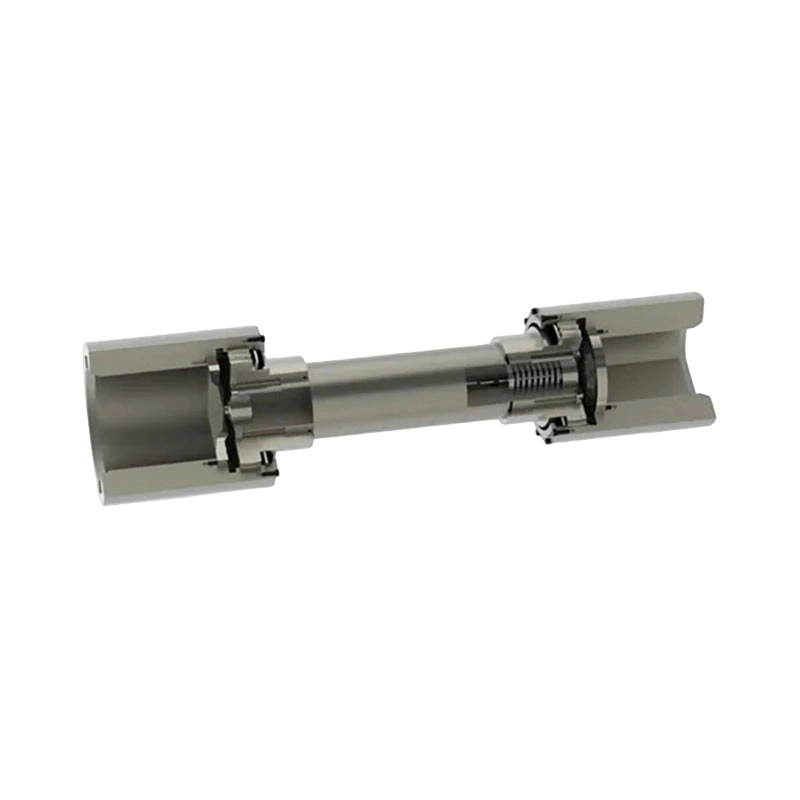

Spojnica zupčanika s krunim zubima tipa GCJ s međuosovinom (standardni br.: Q/YG 13015X-2018) je precizna mehanička komponenta dizajnirana posebno za prijenos snage na srednje do velike udaljenosti. Klasificirana kao fleksibilna spojka bez elastičnih elemenata, uključuje strukturu "srednje osovine" između dvije polovice spojke s krunim zubima. Ovaj dizajn učinkovito rješava izazove u vezi s prijenosom momenta i kompenzacijom pomaka u spojevima vratila na velikim udaljenostima, osiguravajući kontinuiran i stabilan rad industrijske opreme u složenim radnim uvjetima.

Osnovni dizajn i tehničke prednosti:

1. Vrhunska kompenzacija pomaka: U svojoj jezgri leži precizno dizajnirana struktura kruničastog zuba koja se odlikuje preciznim zahvatom između unutarnjih i vanjskih zuba. Ova konstrukcija ne samo da nudi izniman kapacitet nosivosti, već također učinkovito kompenzira kutne, radijalne i aksijalne neusklađenosti uzrokovane pogreškama ugradnje ili operativnim fluktuacijama, čime se minimaliziraju utjecaji naprezanja na povezane ležajeve i opremu.

2. Optimizirano za prijenos na velike udaljenosti: Za razliku od standardnih spojki, GCJ model koristi međuvezu, što ga čini posebno pogodnim za primjene koje zahtijevaju značajan raspon između krajeva osovine i nude veću fleksibilnost rasporeda.

3. Dizajn koji apsorbira udarce i povećava stabilnost: elementi za ublažavanje visokih performansi smješteni su između glavčina kako bi učinkovito apsorbirali mehaničke udare i potisnuli vibracije tijekom rada. Ovo značajno poboljšava stabilnost sustava i štiti precizne motore ili reduktore.

4. Materijali i izrada visoke čvrstoće: Proizveden od visokokvalitetnog čelika ili legiranog čelika, proizvod pokazuje izvrsnu otpornost na zamor i koroziju, sposoban je izdržati teška opterećenja i oštra industrijska okruženja (kao što su visoke temperature, visoka vlažnost ili prašnjavi uvjeti).

5. Modularna struktura laka za održavanje: zahvaljujući svom racionalnom industrijskom dizajnu, spojnica podržava brzo rastavljanje i sastavljanje, olakšavajući rutinske preglede, podmazivanje i zamjenu dijelova, čime se značajno smanjuju zastoji i troškovi održavanja za poduzeća.

Kontaktirajte nas

PDF preuzimanje

PREV: GSC Prolazna spojnica zupčanika bubnja (Q/YG14019X-2018)
DALJE: GCC Vertikalna instalacijska spojka zupčanika bubnja (Q/YG 13014X-2018)

Parametri proizvoda

Pošalji poruku

TEHNIČKI PARAMETRI

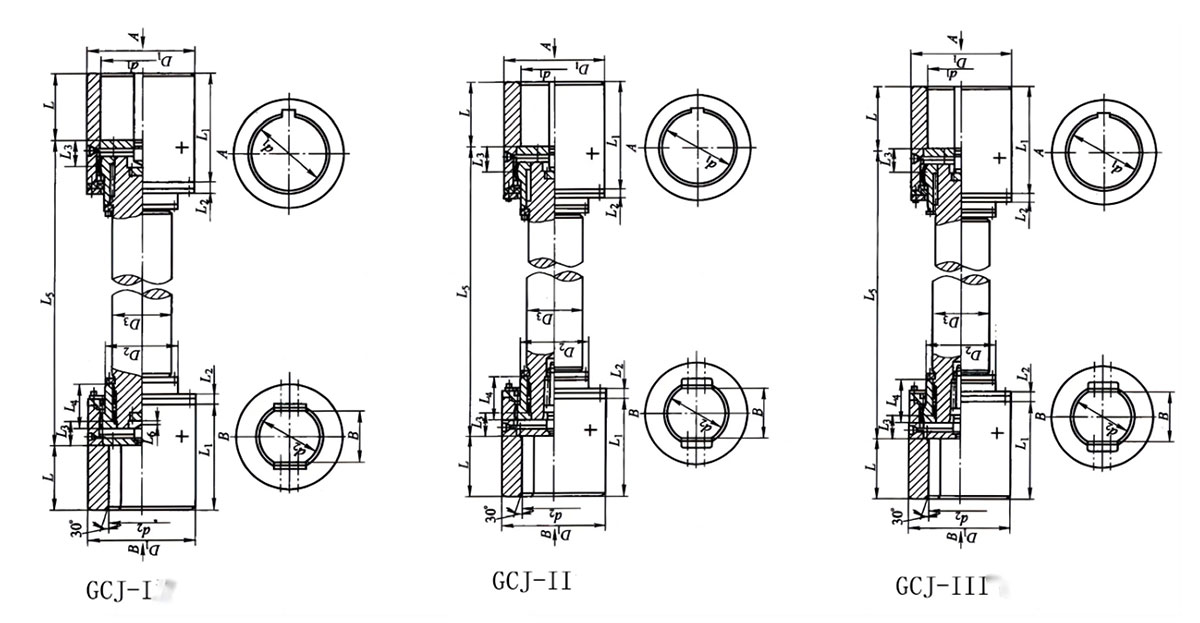

Osnovni parametri i glavne dimenzije spojke tipa GCJ s bubnjastim zupčanikom srednje osovine

Vrsta	Nazivni zakretni moment Tn/KN.m	Dimenzije otvora cilindrične osovine		Otvor za osovinu s ravnim provrtom dimenzije			D₁	D₂	D₃	L ₁	L ₂	L ₃	L ₄	L ₅ min	L ₆	misa /kg		Moment inercije /kg·m²		Mast /kg
		d₁,d₂	L	d₂ maks	L max	B max										L5 min masa	misa of each dodan metar	L5 min inercija	Inercija od svaka dodao metar
			J1 vrsta
GCJ1	6.3	60,63	107	80	132	60	130	85	70	170	30	35	90	500	3	46	30.2	0.05	0.018	150
		65,70
		71,75
		80	132							195
GCJ2	11.2	70,71,75	107	100	167	75	160	110	90	175	30	40	110	500	3	76	49.9	0.28	0.05	250
		80,85	132							200
		90,95
		100	167							235
GCJ3	18	80,85	132	110	167	85	180	120	100	210	32	46	120	600	3	105	61.65	0.43	0.07	350
		90,95
		100,110	167							245
GCJ4	25	80,85	132	125	167	95	200	140	110	220	32	50	140	600	3	140	74.6	0.73	0.158	450
		90,95
		100,110.120,125	167							253
GCJ5	31.5	90,95	132	140	202	105	230	160	130	225	38	54	160	600	5	200	104	1.43	0.22	650
		100,110	167							260
		120,125
		130.140	202							295
GCJ6	50	110,120	167	160	242	120	260	180	140	287	38	84	180	800	5	280	121	2.56	0.296	900
		130	202							322
		140.150
		160	242							362
GCJ7	63	140.150	202	190	282	140	280	200	160	336	38	85	200	800	5	380	158	4.26	0.501	1400
		160	242							376
		170.180
		190	282							416
GCJ8	80	160,170.180	242	200	282	160	300	220	180	392	44	95	220	1000	5	480	200	6.02	0.81	1800
		190.200	282							432
GCJ9	100	170.180	242	220	282	170	330	230	200	392	44	95	230	1000	5	550	247	7.95	1.24	2100
		190.200,220	282							432
GCJ10	125	190.200,220	282	240	330	180	355	250	220	442	51	98	250	1000	5	720	298	12.7	1.8	2500
		240	330							490
GCJ11	200	190.200,220	282	260	330	200	410	290	240	457	51	106	280	1200	5	1110	355	25.95	2.56	3000
		240,250,260	330							505
GCJ12	315	240,250,260	330	300	380	220	460	320	260	518	57	112	300	1200	6	1480	417	43.43	3.52	4000
		280.300	380							568
GCJ13	450	280.300,320	380	340	450	250	510	360	300	596	57	136	340	1400	6	2020	555	71.76	6.24	5200
		340	450							666
GCJ14	560	300,320	380	360	450	280	560	400	320	628	64	145	380	1500	6	2600	631	114.4	8.1	6500
		340,360	450							698
GCJ15	710	340,360,380	450	400	540	300	610	430	350	716	64	160	400	1500	6	3300	755	178	11.6	8000
		400	540							806
GCJ16	900	360,380	550	420	650	320	660	460	380	842	64	172	440	1600	10	4300	890	272	16	10000
		400,420	650							942
GCJ17	1120	400,420,440,450,460	650	460	650	350	710	500	420	964	64	182	480	1800	10	5500	1090	392	24	12000
GCJ18	1250	420,440,450,460,480 500	650	500	650	380	760	540	460	990	76	195	520	2000	10	6700	1310	553	35	15000
GCJ19	1600	440,450,460,480,500	650	530	800	400	810	580	500	1005	76	215	540	2000	10	8350	1540	805	48	16500
		530	800							1155
GCJ20	2000	450,460,480,500	650	560	800	420	860	600	530	1031	76	225	560	2000	10	9500	1730	1024	61	18500
		530,560	800							1181
GCJ21	2240	480,500	650	600	800	450	910	650	560	1056	76	236	600	2500	10	11500	1930	1334	75.66	21000
		530,560,600	800							1206
GCJ22	2800	530,560,600,630	800	630	800	480	965	680	600	1230	82	246	640	2500	13	12600	2220	1621	99.9	24000
GCJ23	3150	560,600,630	800	670	900	500	1000	710	630	1250	82	265	680	2500	13	17900	2450	2579	122	27000
		670	900							1350

Napomena:

1. Masa i moment tromosti su približne vrijednosti izračunate prema najvećem promjeru cilindričnog otvora osovine i duljini međuosovine L5min.
2. Pod normalnim okolnostima, aktivni kraj rupe za osovinu spojke je cilindričan, a pogonski kraj je ravna rupa. Po potrebi oba kraja mogu biti cilindrična.
3. Modeli 1~5 mogu se odabrati prema GB/T3852 ako trebate Y-tip produžetka osovine.
4. Za ravne rupe osovine, granična tolerancija d ₂ a B je H9.
