GAZ Spojen na spojnicu zupčanika bubnja srednjeg vratila (Q/YG 12007X-2018)

Pregled proizvoda i temeljna definicija:

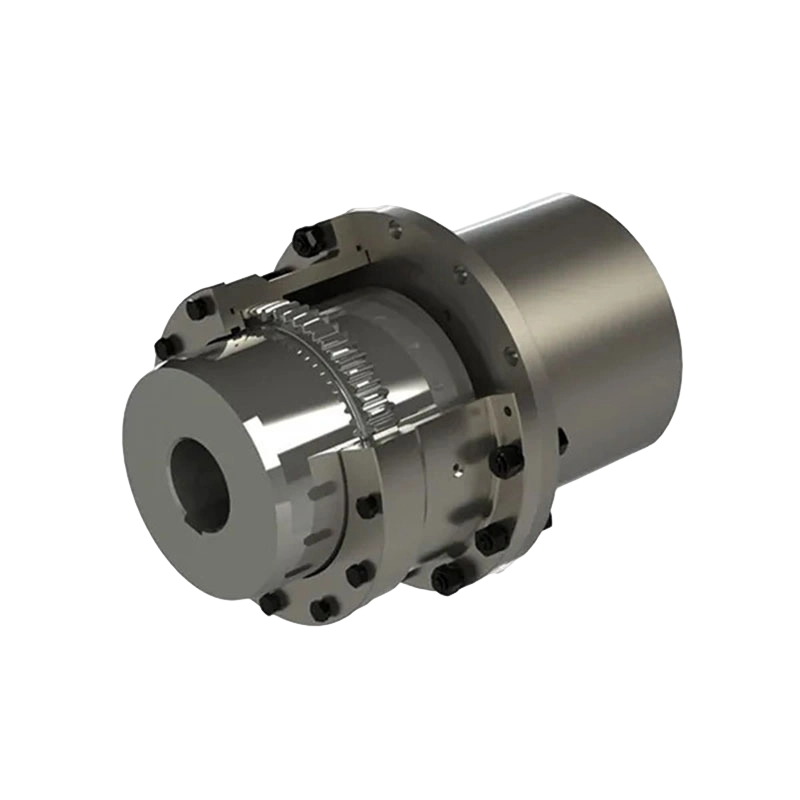

Spojnica bubnja i zupčanika srednjeg vratila serije GAZ široko je korištena fleksibilna komponenta prijenosa, posebno dizajnirana za spajanje pogonskog i gonjenog kraja preko međuvratila. Njegova temeljna funkcija je postizanje glatkog protoka snage kroz precizno povezivanje struktura zupčanika, služeći kao kritična karika za osiguravanje učinkovitog rada u različitim prijenosnim sustavima, kao što su pogonski sklopovi vozila ili pogonski lanci teških strojeva.

Izvanredan strukturni dizajn i proizvodni proces:

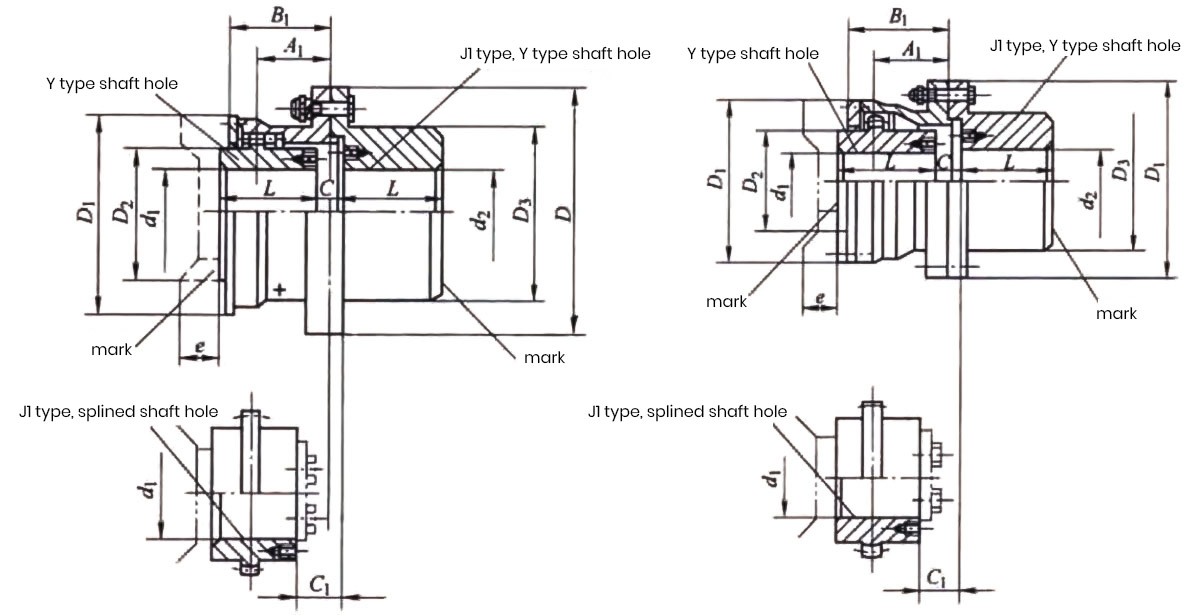

1. Dizajn spoja međuvratila:
Proizvod integrira srednji priključak osovine koji može učinkovito premostiti praznine između sustava dugih osovina. Ovisno o zahtjevima za ugradnju, dostupno je više modela (npr. GAZ1-GAZ14 i GAZ15-GAZ30 imaju različite strukturne rasporede) za prilagodbu različitim prostornim konfiguracijama.

2. Napredna tehnologija zupčanika bubnja:
Koristeći tehnologiju zahvata zupčanika u obliku bubnja, ovaj jedinstveni dizajn zuba optimizira kontaktno naprezanje, pružajući prijenos visokog momenta dok značajno smanjuje vibracije i buku tijekom rada.

3. Preciznost i trajnost u kombinaciji:
Izrađen od materijala visoke čvrstoće s preciznom strojnom obradom, proizvod nudi izvrsnu otpornost na udarce i izdržljivost, sposoban izdržati promjenjiva opterećenja tijekom neprekidnog rada.

Ključne prednosti izvedbe:

1. Sveobuhvatna kompenzacija pomaka:
Zahvaljujući fleksibilnim karakteristikama zupčanika bubnja, ova spojnica može prilagoditi kutne, radijalne i aksijalne neusklađenosti između osovina, učinkovito smanjujući unutarnje mehaničko naprezanje i produžujući životni vijek povezanih ležajeva.

2. Iznimna prilagodljivost opterećenju:
Bilo u pogonskim sustavima s prednjim, stražnjim ili pogonom na sva četiri kotača, GAZ spojka pokazuje snažnu prilagodljivost, osiguravajući dosljedne performanse u različitim radnim uvjetima.

3. Jednostavnost održavanja:
Njegova modularna konstrukcija omogućuje intuitivnu integriranu instalaciju. Redoviti pregled i podmazivanje (napomena: veći modeli s D₂ ≥ 465 mm koriste specijalizirane brtve O-prstena) mogu značajno produžiti servisne intervale i osigurati pouzdan rad.

Pregled osnovnih tehničkih specifikacija:
Serija GAZ nudi širok raspon specifikacija kako bi zadovoljila zahtjeve od lakih do ultra-teških industrijskih aplikacija:

1. Raspon zakretnog momenta:
Nazivni moment (Tn) počinje od 800 N·m (GAZ1) do 3.500.000 N·m (GAZ30).

2. Poboljšano liječenje:
Kada su površine zuba zupčanika nitrirane ili površinski kaljene, nazivni zakretni moment može se povećati za faktor 1,3 iznad standardnih specifikacija, dodatno povećavajući kapacitet opterećenja.

3. Brzinske performanse:
Manji modeli pokazuju izvrsne performanse pri velikim brzinama s dopuštenim brzinama do 7100 o/min, dok su veći modeli optimizirani za rad velike snage i male brzine.

4. Kompatibilnost dimenzija:
Podržava različite promjere provrta osovine (d1, d2, dz) s maksimalnim provrtom od 220 mm, kompatibilan s većinom standardnih i nestandardnih veličina osovine.

Industrije široke primjene:
Zahvaljujući svojim pouzdanim performansama i strukturnim prednostima, GAZ spojka je postala preferirani izbor u više industrijskih sektora:

1. Teška oprema:
Naširoko se koristi u metalurškoj opremi, rudarskim strojevima i uređajima za podizanje i transport, učinkovito prenoseći snagu jezgre.

2. Luke i obrada vode:
Koristi se u strojevima za lučko rukovanje, opremi za obradu vode i strojevima za izradu papira, kompenzirajući pomak kako bi se osigurao dugotrajan stabilan rad.

3. Prijevoz:
Kao ključna komponenta sustava prijenosa vozila, povezuje se preko srednjeg vratila kako bi se postigao besprijekoran prijenos snage od motora do pogonskog kraja.
