GA Spojnica zupčanika bubnja (Q/YG12006X-2018)

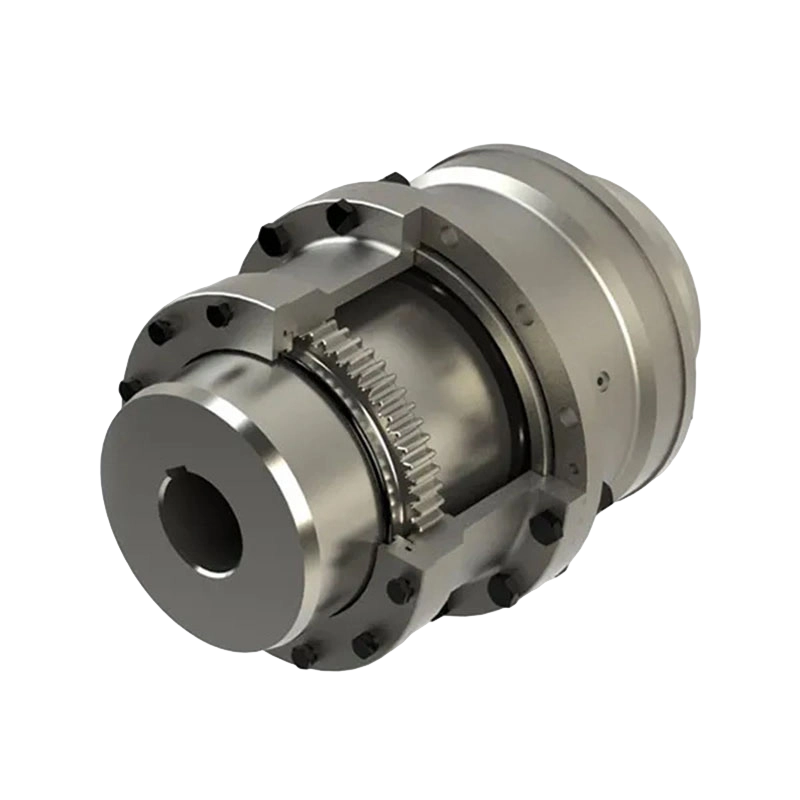

Struktura proizvoda i princip rada:
Ova se spojka prvenstveno sastoji od dvije glavčine zupčanika s vanjskim zubima i fleksibilne čahure u obliku bubnja s unutarnjim zubima. Glavine se obično postavljaju na osovine pogonske i pogonske opreme, dok komponenta bubnja čvrsto pristaje između njih; okretni moment se učinkovito prenosi kroz precizni zahvat unutarnjih i vanjskih zuba zupčanika. Jedinstveni dizajn zubaca u obliku bubnja ključ je za postizanje fleksibilne veze, dopuštajući određeni stupanj neusklađenosti između spojenih osovina.

Osnovne prednosti izvedbe:

1. Veliki okretni moment:
Precizno projektirana, spojka serije GA sposobna je izdržati ekstremno visoka opterećenja zakretnim momentom, što je čini idealnom za teške industrijske primjene.

2. Sveobuhvatna kompenzacija neusklađenosti:
Fleksibilna komponenta bubnja spojke prilagođava kutnu, radijalnu i aksijalnu neusklađenost između osovina. Ova fleksibilnost učinkovito smanjuje mehanički stres na opremi, značajno produžujući životni vijek ležajeva i drugih kritičnih komponenti.

3. Robusna i izdržljiva konstrukcija:
Proizveden korištenjem visokokvalitetnih materijala—kao što je čelik ili nodularno željezo—proizvod pokazuje iznimnu otpornost na velika udarna opterećenja i održava stabilan rad u teškim industrijskim okruženjima karakteriziranim visokim temperaturama ili korozivnim uvjetima.

4. Učinkovit rad bez zazora:
Precizno zahvatanje zubaca zupčanika osigurava spoj bez zazora, jamčeći gladak i učinkovit prijenos snage bez potrebe za dodatnim komponentama za podešavanje.

5. Jednostavnost instalacije i održavanja:
Zahvaljujući jednostavnom dizajnu i minimalnom broju pomičnih dijelova, spojnicu je iznimno lako instalirati i održavati, što pomaže smanjiti vrijeme zastoja opreme i smanjiti operativne troškove.

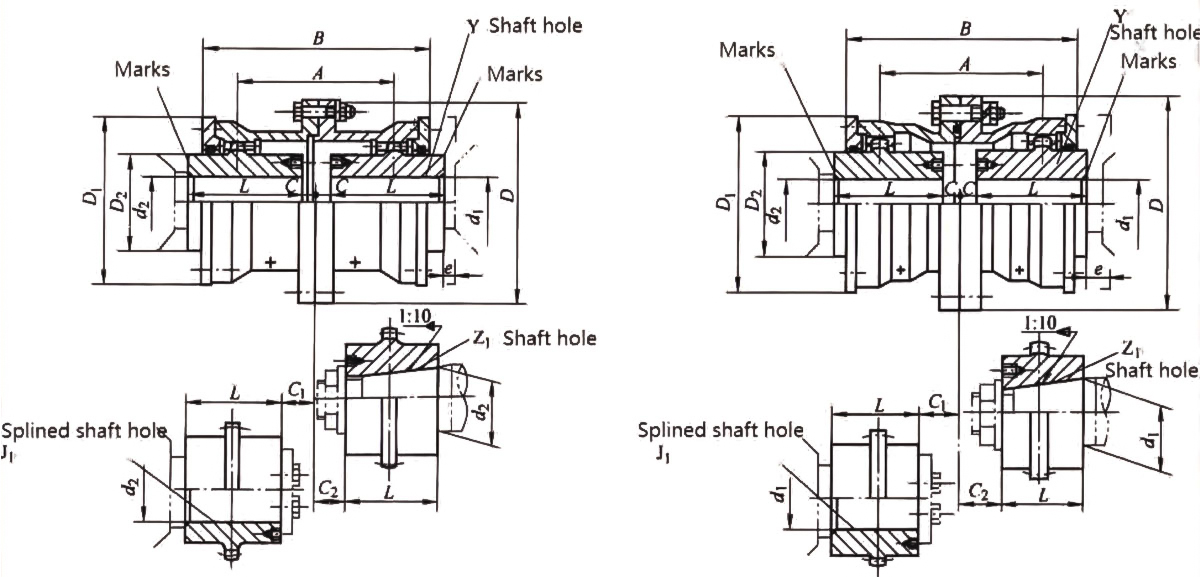

Ključne tehničke specifikacije:
Spojka serije GA dostupna je u širokom rasponu modela—od GA1 do GA30—kako bi se prilagodila različitim promjerima vratila i zahtjevima okretnog momenta:

1. Raspon zakretnog momenta:
Nominalni kapacitet zakretnog momenta obuhvaća širok spektar, u rasponu od 800 N·m (GA1) do 3.500.000 N·m (GA30).

2. Poboljšani kapacitet okretnog momenta:
Kada se površine zuba zupčanika podvrgnu nitriranju ili površinskom očvršćavanju, nazivni okretni moment može se povećati za faktor od 1,3 u odnosu na standardne specifikacije, čime se dodatno povećava nosivost.

3. Brzinske performanse:
Manji modeli (kao što je GA1) imaju dopuštenu brzinu vrtnje do 7100 o/min, pokazujući iznimnu stabilnost pri velikim brzinama.

4. Kompatibilnost dimenzija:
Maksimalni promjer provrta (dz) doseže 220 mm, što omogućuje kompatibilnost s dimenzijama osovine širokog spektra industrijskih strojeva.

Široka područja primjene:
Zahvaljujući svojoj iznimnoj pouzdanosti i mogućnostima kompenzacije, ova spojnica ima široku primjenu u sljedećim industrijama:

Rudarstvo i vađenje kamena:
Zaposleni u strojevima za teške uvjete rada—kao što su transportni sustavi i drobilice—koji uključuju velika opterećenja zakretnim momentom i neusklađenost vratila.

Industrija čelika:
Prikladno za opremu koja zahtijeva stabilan prijenos okretnog momenta, kao što su valjaonice čelika i rotacijske peći.

Celuloza i papir:
Pruža pouzdan prijenos snage pod zahtjevnim radnim uvjetima koji se nalaze u strojevima kao što su strojevi za papir i mašine za pulperisanje.

Pomorska i offshore inženjering:
Često se koristi u brodskim pogonskim sustavima, potisnicima i palubnim strojevima, gdje održava izvanredne performanse čak i u teškim morskim uvjetima.
