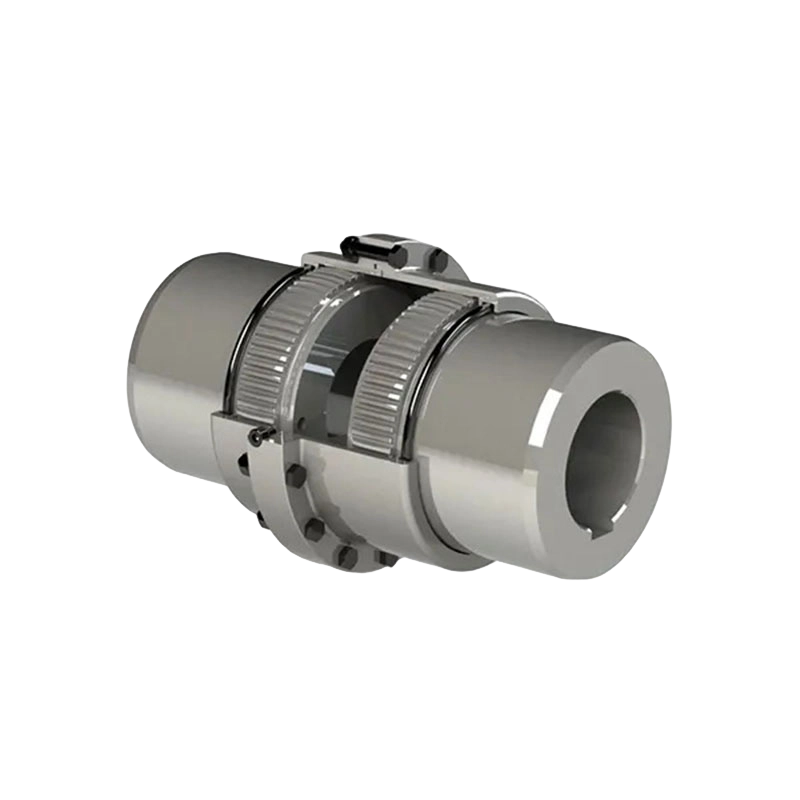

GBD Spojnica zupčanika bubnja produžetka osovine motora (Q/YG 11003X-2018)

Pregled proizvoda:

GBD serija vratilo motora spojka bubanj-zupčanik predstavlja iznimno rješenje za prijenos snage. Karakteriziran robusnim, pouzdanim i vrlo svestranim dizajnom, naširoko se koristi u raznim industrijskim sektorima. Služeći kao kritična veza koja povezuje osovinu motora s pogonskom opremom, ova spojnica igra ključnu ulogu u osiguravanju glatkog prijenosa zakretnog momenta i besprijekornog izvođenja rotacijskog gibanja unutar mehaničkih sustava. Proizveden u strogoj skladu s Q/YG 11003X-2018 Enterprise Standardom, ovaj proizvod predstavlja svjedočanstvo najviših standarda inženjerske i proizvodne izvrsnosti.

Ključne tehničke značajke:

1. Iznimna sposobnost kompenzacije: Najizrazitija značajka GBD spojke je njena inherentna sposobnost kompenzacije aksijalne, radijalne i kutne neusklađenosti. Ova sposobnost je posebno važna u radnim okruženjima gdje je održavanje preciznog poravnanja vratila izazovno; učinkovito ublažava trošenje opreme uzrokovano neusklađenošću i smanjuje rizik od skupih zastoja.

2. Prigušenje vibracija i otpornost na udarce: Precizno konstruirani mehanizam bubanj-zupčanik dizajniran je za učinkovito prigušivanje vibracija i apsorbiranje udarnih opterećenja koja se generiraju tijekom prijenosa snage, čime se osigurava nesmetan i stabilan rad cijelog sustava.

3. Robusna i izdržljiva konstrukcija: Izrađen od materijala visoke čvrstoće i korištenjem naprednih proizvodnih procesa, proizvod je sposoban izdržati teška opterećenja, teške uvjete rada i dinamička naprezanja svojstvena industrijskim okruženjima, osiguravajući iznimno dug radni vijek.

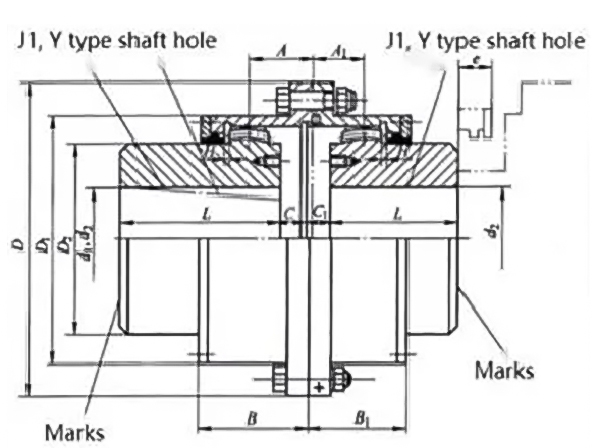

4. Kompaktna i precizno konstruirana struktura: Kao što je prikazano na strukturnim dijagramima, spojni sklop ima precizno konstruiran dizajn u kojem je vanjska čahura sigurno pričvršćena vijcima za unutarnji mehanizam zupčanika, olakšavajući visoko učinkovito spajanje snage.

Glavni tehnički parametri:

Ovisno o specifičnom modelu i specifikacijama, GBD serija obuhvaća širok spektar zahtjeva za primjenu, u rasponu od lakih do teških operacija:

1. Nazivni zakretni moment (Tn): U rasponu od 1,6 kN·m (model GBD1) do 56 kN·m (model GBD10), serija zadovoljava različite zahtjeve prijenosa snage na različitim razinama intenziteta.

2. Dopuštena brzina (n): Sposobna dosezati brzine do 5600 o/min (za manje modele), spojka održava stabilnu rotacijsku izvedbu čak iu primjenama velike snage i teškim uvjetima rada.

3. Promjer i duljina provrta: Serija podržava širok izbor dimenzija provrta, s promjerima u rasponu od 22 mm do 200 mm. Nadalje, nudi višestruke konfiguracije provrta—uključujući tip Y, tip J1 i tip Z1—kako bi se osigurala savršena kompatibilnost s produžecima osovine različitih tipova motora.

4. Podmazivanje i održavanje: Proizvod ima namjenski unutarnji spremnik za skladištenje maziva. Ovisno o specifičnoj veličini modela, volumen punjenja masti kreće se od 107 mL do 1320 mL, osiguravajući temeljito podmazivanje površina zuba zupčanika.

Polja primjene:

Zbog svoje iznimne nosivosti i stabilnosti, GBD spojke se široko koriste u sljedećim industrijama:

1. Metalurška i rudarska oprema

2. Strojevi za dizanje i transport (npr. lučka oprema)

3. Hidrotehnička oprema i strojevi za proizvodnju papira

4. Ostali industrijski pogonski sustavi za teške uvjete rada

Montaža i održavanje:

Dizajn spojnice tipa GBD daje prednost korisniku; njegovi postupci postavljanja i uklanjanja su pojednostavljeni kako bi se olakšalo rutinsko održavanje i servisiranje od strane tehničkog osoblja. Ova jednostavnost održavanja ne samo da smanjuje vrijeme zastoja radi popravaka, već također povećava ukupnu isplativost i radnu pouzdanost cijelog mehaničkog sustava.
