GBL Zupčasta spojnica bubnja s kotačem kočnice (Q/YG 11004X-2018)

Pregled proizvoda:

Zupčasta spojka tipa bubnja serije GBL s kotačem kočnice specijalizirana je komponenta mehaničkog prijenosa dizajnirana za olakšavanje učinkovitog prijenosa okretnog momenta između rotirajućih osovina uz integriranje kotača kočnice za pružanje dodatne sigurnosne kontrole i mogućnosti kočenja. Ovaj proizvod kombinira inherentnu pouzdanost tradicionalnih zupčastih spojki tipa bubnja s funkcijom kočenja, što ga čini idealnim izborom za osiguravanje precizne kontrole i operativne sigurnosti u modernim industrijskim strojevima.

Strukturni dizajn i značajke izvedbe:

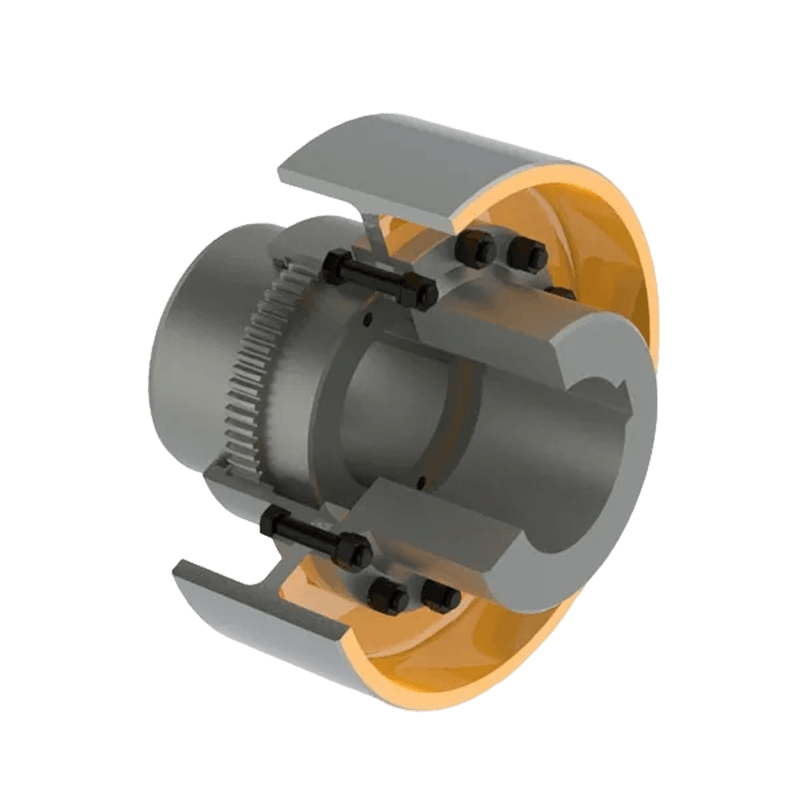

1. Napredna struktura zupčanika tipa bubnja: Spojnica ima robusnu i izdržljivu unutarnju bubnjastu konstrukciju, koja prenosi snagu kroz precizni spoj fino obrađenih unutarnjih zuba zupčanika.

2. Višedimenzionalna kompenzacija neusklađenosti: Ovaj jedinstveni dizajn učinkovito kompenzira kutna, radijalna (paralelna) i aksijalna odstupanja između povezanih osovina. Apsorbiranjem odstupanja uzrokovanih takvim neusklađenostima, značajno smanjuje stres na povezanoj opremi, čime se produljuje životni vijek cijelog prijenosnog sustava.

3. Integrirana funkcija kočenja: Izravnom integracijom kočionog kotača u strukturu spojke, jedinica omogućuje kontrolirano usporavanje ili hitno zaustavljanje rotirajućih osovina. Ova značajka je ključna za aplikacije koje zahtijevaju preciznu kontrolu brzine ili sposobnosti sigurnosnog kočenja u nuždi.

4. Materijali visoke čvrstoće i trajnost: Proizveden od visokokvalitetnog čelika ili legiranog čelika, proizvod pokazuje iznimnu otpornost na trošenje, otpornost na zamor i otpornost na koroziju, što mu omogućuje da izdrži teške operacije i teške industrijske uvjete.

5. Modularni dizajn i jednostavnost održavanja: Spojnica ima modularnu konstrukciju koja pojednostavljuje postupak ugradnje. Njegov dizajn daje prednost jednostavnosti održavanja, omogućavajući brze preglede, zamjenu brtvi ili popravke komponenti kako bi se smanjio zastoj opreme.

Ključne tehničke specifikacije:

1. Raspon veličina: Serija proizvoda nudi sveobuhvatan raspon modela, od GBL1 do GBL14.

2. Kapacitet zakretnog momenta: Raspon nazivnog zakretnog momenta (Tn) je opsežan i pokriva kapacitete od 0,63 kN·m do 125 kN·m.

3. Radna brzina: Pokazujući izvrsnu stabilnost pri velikim brzinama, spojka podržava najveću dopuštenu brzinu vrtnje do 4000 o/min (ovisno o specifičnom modelu).

4. Prilagodljivost provrta: Podržava različite konfiguracije promjera provrta (d1, d2, dz), s maksimalnim promjerom provrta koji doseže 250 mm. Konusni provrti također su dostupni na zahtjev, podržavajući maksimalni promjer do 220 mm.

Fizičke karakteristike:

Ovisno o specifičnim specifikacijama modela, vlastita težina proizvoda kreće se od 7 kg do 850 kg, sposobna zadovoljiti različite zahtjeve prijenosa snage industrijske opreme u rasponu od lakih do teških aplikacija.

Primarna polja primjene:

Odlikuje se robusnim prijenosom zakretnog momenta i preciznim sposobnostima kočenja, ova serija spojnica široko se koristi u teškim strojevima i opremi u sljedećim industrijama:

1. Metalurgija i rudarski strojevi

2. Oprema za dizanje i transport

3. Lučki i hidraulički strojevi

4. Oprema za industriju papira

Sa svojom čvrstom konstrukcijom, iznimnim mogućnostima kompenzacije neusklađenosti i naprednom integriranom tehnologijom kočenja, spojka bubnja i zupčanika tipa GBL s kočnim bubnjem nudi sveobuhvatno rješenje za moderne industrijske prijenosne sustave—kombinirajući visoku učinkovitost, sigurnost i izdržljivost u jednom paketu.
