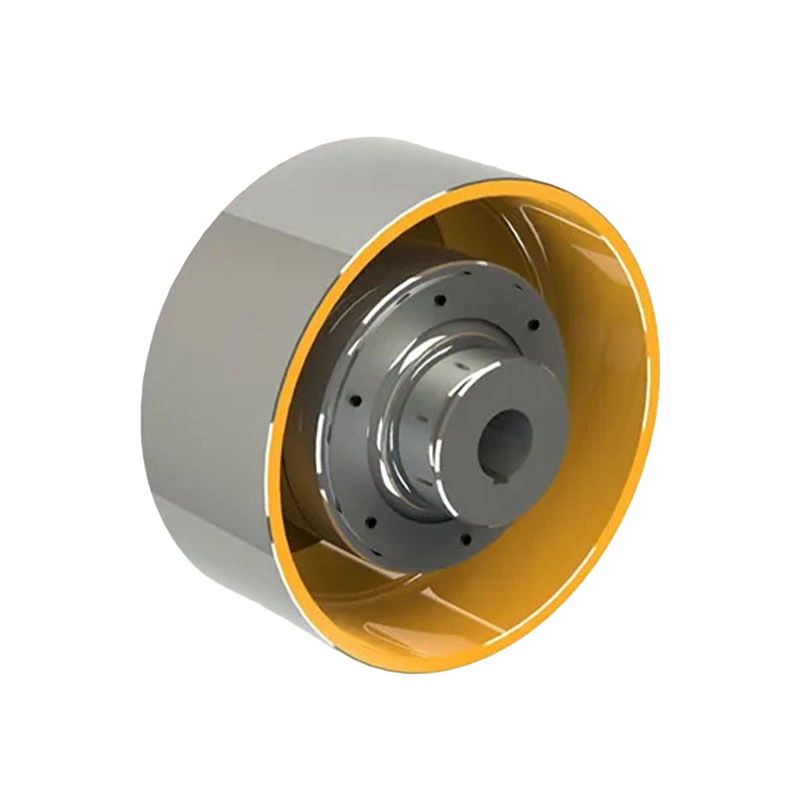

HCL tip elastične osovinske spojke s kočnim kotačem (Q/YZ31002X-2018)

Name: HCL tip elastične osovinske spojke s kočnim kotačem (Q/YZ31002X-2018)
Rating: 5 (99 reviews)

HCL tip elastične zatične spojke stupa s kočnim kotačima strogo slijedi tehnički standard Q/YZ31002X-2018. Njegova ključna prednost leži u pametnoj integraciji elastičnog prijenosa snage i funkcije kočenja, čime se uvelike poboljšava iskoristivost prostora sustava i učinkovitost reakcije kočenja. Proizvod ima izvrsnu prilagodljivost opterećenju, sa širokim rasponom nazivnog momenta koji pokriva 560 N · m do 35 500 N · m, i može podržati dopuštene brzine do 5600 o/min, osiguravajući dinamičku stabilnost pri radu visokog intenziteta. Korištenjem visokokvalitetnih nemetalnih elastičnih komponenti, ne samo da može učinkovito kompenzirati radijalni i aksijalni pomak osi, već i apsorbirati udarno opterećenje tijekom rada, posebno pogodno za veze za prijenos snage u teškim uvjetima koje zahtijevaju često kočenje ili stroge zahtjeve za sigurnost pokretanja i zaustavljanja

Kao vodeći proizvođač elastičnih spojnica u obliku šljive i vrhunski dobavljač u industriji, naša Tvornica elastičnih spojnica u obliku šljive ima duboke temelje u proizvodnji različitih komponenti prijenosa visokih performansi, uključujući HCL i elastične spojke u obliku šljive. Spojnice tipa HCL naširoko se koriste u ključnim industrijskim područjima kao što su dizalice, metalurgija, rudarstvo i lučki strojevi zbog svoje izvrsne izvedbe topline i izdržljive obrade površine kotača kočnice.

Kontaktirajte nas

PDF preuzimanje

PREV: TC tip elastične spojnice s klinom (Q/YZ 320033-2018)
DALJE: HC tip elastične zatične spojnice (Q/YZ31001X-2018)

Parametri proizvoda

Pošalji poruku

TEHNIČKI PARAMETRI

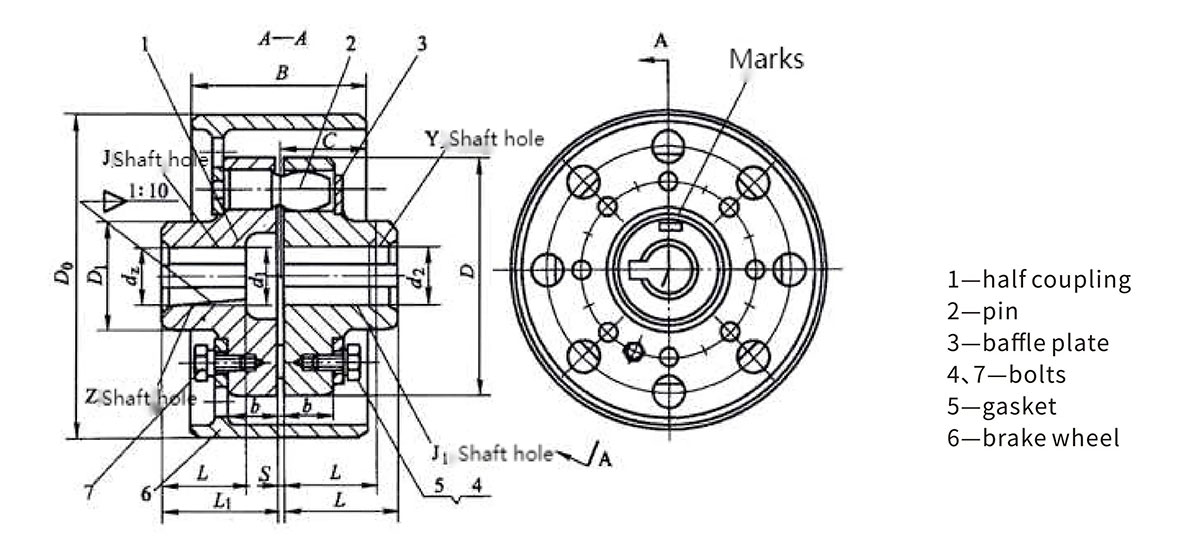

Osnovni parametri i glavne dimenzije elastične osovinske spojke tipa HCL s kočnim kotačem

Model	Nazivni zakretni moment / N·m	Dopuštena brzina [n]/r·min⁻¹	Promjer provrta vratila	Duljina provrta osovine			D₀	D	D₁	B	b	S	C	Moment inercije I/kg·m²	misa m/kg
			d₁,d₂,d z	Y-tip	J, J₁, Z vrsta
HCL1	560	5600	20,22,24	52	38	52	200	118	55	85	28	2.5	42	0.055	11
			25,28	62	44	62
			30,32,35	82	60	82
HCL2	1250	3750	30,32,35,38					158	75		36		40	0.072	14
			40,42,45,48	112	84	112
HCL3	1250	2430	30,32,35,38	82	60	82	315	158		132			66	0.313	25
			40,42,45,48	112	84	112
HCL4	2500	2430	40,42,45,48,50,55,56					195	100		45	3		0.504	40
			60,63	142	107	142
HCL5	2500	1900	40,42,45,48,50,55,56	112	84	112	400			168			84	1.192	59
			60,63	142	107	142
HCL6	3150	1900	50,55,56	112	84	112		218	120					1.402	69
			60,63,65,70,71,75	142	107	142
HCL7	3150	1500	50,55,56	112	84	112	500			210			105	2.872	91
			60,63,65,70,71,75	142	107	142
HCL8	6300	1900	60,63,65,70,71,75				400	278	140	168	56	4	84	1.800	88
			80,85	172	132	172
HCL9	6300	1500	60,63,65,70,71,75	142	107	142	500			210			105	3.582	113
			80,85	172	132	172
HCL10	11200	1500	70,71,75	142	102	142		318	170					4.97	156
			80,85,90,95	172	132	172
			100,110	212	167	212
HCL11	11200	1220	70,71,75	142	102	142	630			265			132	9.392	187
			80,85,90,95	172	132	172
			100,110	212	167	212
HCL12	16000	1220	80,85,90,95	172	132	172		358	200			5		16.43	326
			100,110,120,125	212	167	212
HCL13	22400	1080	100,110,120,125				710	410	230	298	63		149	21.66	337
			130.140	252	202	252
HCL14	35500	1060	110,120,125	212	167	212		480	280		75	6		29.55	458
			130.140,150	252	202	252
			160,170,180	302	242	302
HCL15	35500	950	110,120,125	212	167	212	800			335			168	41.08	504
			130.140,150	252	202	252
			160,170,180	302	242	302

Napomena: Trenutak tromosti i masa izračunavaju se prema vrsti kombinacije otvora osovine J/Y i minimalnom promjeru rupe osovine.
