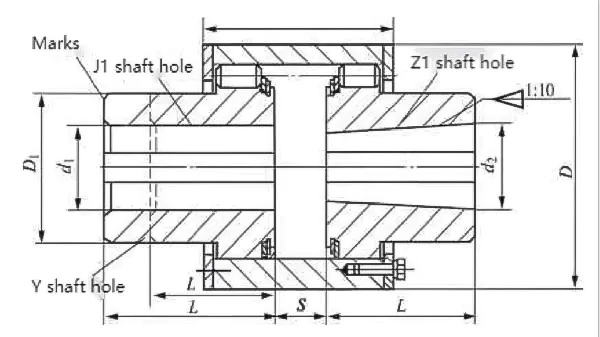

ZCD tip konusne rupe osovine spojke zupčanika s elastičnim klinom (Q/YZ33007X-2018)

ZCD tip konusne rupe za osovinu, elastična spojka zupčanika s klinom. Značajka jezgre

1. Izvrsno pristajanje konusne rupe: Jedan kraj je konusna rupa za osovinu, koja je zategnuta konusnom površinom, čime se postiže visoka točnost poravnanja i prikladna montaža i demontaža. Pogodan je za izravnu vezu s koničnom izlaznom osovinom motora/reduktora, osiguravajući stabilan i pouzdan prijenos okretnog momenta.

2. Izdržljiv i učinkovit prijenos okretnog momenta: Raspon nazivnog momenta je širok (do nekoliko stotina tisuća N·m), s manjim promjerom okretanja, manjim volumenom i manjom težinom pod istim momentom, što može djelomično zamijeniti zupčastu spojku.

3. Sposobnost trodimenzionalne kompenzacije: Elastični klin i utor za zube mogu kompenzirati aksijalna (oko 1,5~2,5 mm), radijalna (oko 0,3~0,6 mm) i kutna (oko 0,5°) odstupanja, prilagođavajući se pogreškama ugradnje i deformacijama radnih uvjeta.

4. Bez održavanja i niska buka: Najlonska igla je samopodmazujuća, ne zahtijeva dodatno podmazivanje, čista je i ekološki prihvatljiva； struktura je jednostavna, a igla se može zamijeniti uklanjanjem zaštitne ploče, uz niske troškove održavanja.

5. Jednostavna struktura i laka proizvodnja: Malo dijelova, nije potrebna visokoprecizna obrada zupčanika, kratak ciklus proizvodnje i niža cijena.

6. Radni uvjeti i ograničenja: Raspon radne temperature je od -20 ℃ do 70 ℃, prikladno za opće strojeve sa srednjim do teškim opterećenjima i čestim pokretanjem i zaustavljanjem； smanjenje vibracija i buke je prosječno, nije prikladno za prilike sa strogim zahtjevima za kontrolu vibracija/buke, velike brzine ili ekstremne temperature.

7. Zaštita od preopterećenja: Kada je preopterećen, elastični klin se može deformirati ili slomiti kako bi zaštitio glavne komponente prijenosa (kao što su motor, reduktor).
Sažetak

S konusnom rupom za osovinu postiže se visoko precizno poravnanje i prikladna montaža/demontaža. Također ima prijenos i torziju velikog opterećenja, kao i kompenzaciju s tri elementa. Ne zahtijeva podmazivanje i jednostavan je za održavanje, što ga čini isplativim izborom za srednje i teške konusne produžne sustave osovine.
