QGCA tip cilindrične spojke s rupom za osovinu, sferične valjkaste spojke (Q/YJ 16030X-2018)

Name: QGCA tip cilindrične spojke s rupom za osovinu, sferične valjkaste spojke (Q/YJ 16030X-2018)
Rating: 5 (99 reviews)

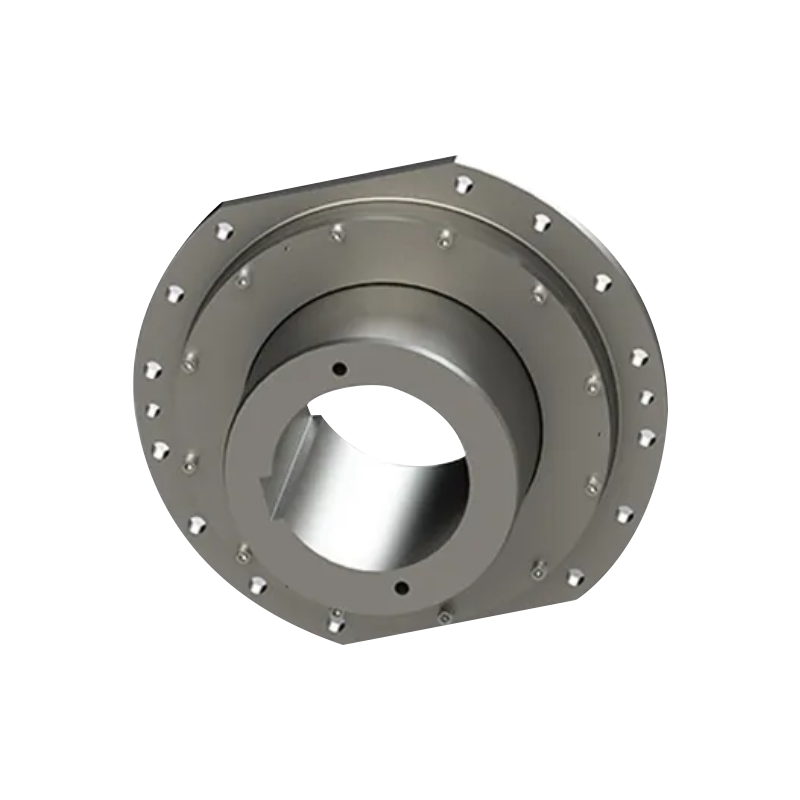

QGCA tip sferične valjkaste spojke s cilindričnim provrtom (u skladu sa standardom Q/YJ 16030X-2018) ima cilindrični provrt za osovinu i sferne valjke, što uvelike pojednostavljuje procese strojne obrade i sastavljanja uz zadržavanje visoke svestranosti. Ovaj proizvod pokazuje izuzetno veliku nosivost, s nominalnim rasponom zakretnog momenta od 4kN·m do 900kN·m i maksimalnom dopuštenom radijalnom silom od 520kN. U usporedbi s tradicionalnim zupčaničkim spojkama, nudi približno 30% poboljšanja performansi, dovoljno da se nosi s teškim udarima i čestim start-stop uvjetima u M3-M8 radnim rasponima. Zahvaljujući sferičnom dizajnu kontakta između valjaka i provrta, ne samo da posjeduje sposobnost automatske kompenzacije kutnog pomaka do 1,5°, učinkovito apsorbirajući naprezanje uzrokovano pogreškama pri ugradnji i deformacijom okvira, već također djeluje slično samoporavnajućem ležaju, značajno smanjujući dodatni moment savijanja izlazne osovine reduktora, štiteći tako sustav osovine od oštećenja uslijed zamora. Nadalje, ova spojnica ima kompaktnu strukturu i radi glatko i tiho. U kombinaciji s ugrađenim indikatorom istrošenosti, pruža idealnu tehničku podršku za učinkovit raspored i praktično praćenje stanja teških strojeva u skučenim prostorima.

Kontaktirajte nas

PDF preuzimanje

PREV: LC spojka valjkastog lanca (Q/YL 17031X-2018)
DALJE: Evolventna klinasta spojka tipa QGC sferna valjkasta spojka (Q/YJ16029X-2018)

Parametri proizvoda

Pošalji poruku

TEHNIČKI PARAMETRI

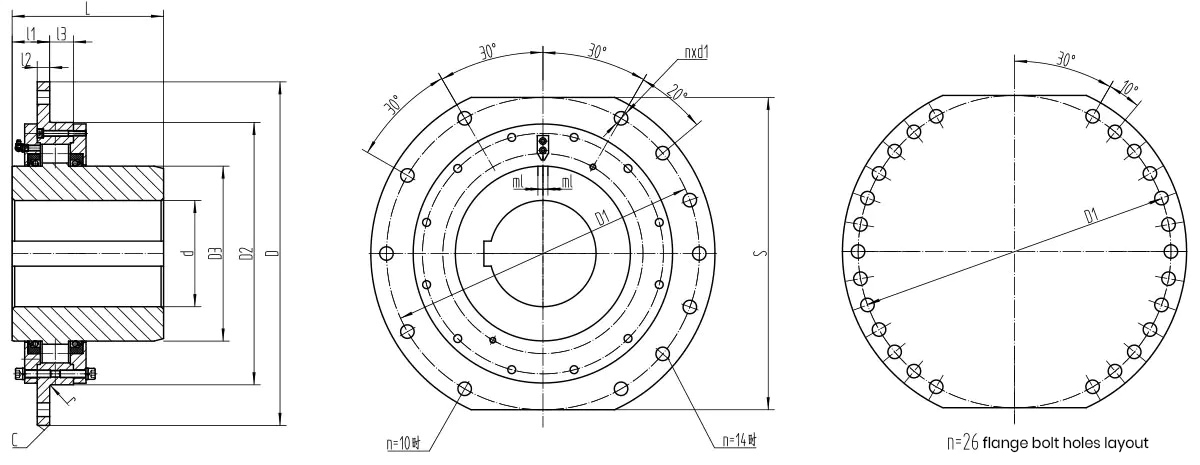

Osnovni parametri i glavne dimenzije QGCA cilindrične spojke s rupom za osovinu i sferične valjkaste spojke

Vrsta	Nominalni okretni moment Tn/kN·m	Dopušteno Radijalno sila/KN	d (H7)	L	D	D₁	D₂	D₃	n×d₁	S	l₁	l₂	l₃	r	c	nositi kamenac/ml	trenutak inercije /kg·m²	misa m/kg

QGCA1	5	16.5	40,42,45,48	84	250	220	160	85	10×Φ14	220	42	12	24	2	1.6	4	0.065	12.8
			50,55
QGCA2	7.1	18.5	45,48,50,55	84	280	250	180	90	10×Φ14	250	42	12	24	2.5	1.6	4	0.102	16.1
			60	107											2			15.9
QGCA3	9	20	48,50,55	84	320	280	200	95	10×Φ18	280	45	15	25	2.5	1.6	4	0.193	21.9
			60,65	107											2			21.8
QGCA4	14	25	60,65,70,75	107	340	300	220	130	10×Φ18	300	45	15	25	2.5	2	4	0.278	29.8
			80,85	132										2.5				29.5
QGCA5	18	35	70,75	107	360	320	240	150	10×Φ18	320	45	15	25		2	6	0.369	35
			80,85,90,95	132										3	2.5			36.5
QGCA6	22.4	38.5	80,85,90,95	132	380	340	260	160	10×Φ18	340	45	15	25	3	2.5	6	0.496	43.3
			100,110	167										3				43.7
QGCA7	28	42	90,85,90,95	132	400	360	280	170	10×Φ18	360	47	15	33		2.5	6	0.654	53
			100,110,120	167										3				52
QGCA8	35.5	49	100,110,120	167	420	380	310	200	10×Φ18	390	47	15	33		2.5	6	0.96	69
			130.140	202										3	3			67
QGCA9	50	70	100,110,120	167	450	400	340	230	10×Φ22	400	52	20	28	3	2.5	6	1.45	89
			130.140,150	202											3			88.5
QGCA10	100	120	130.140,150	202	550	500	420	280	10×Φ22	500	60	20	38	3	3	8	3.81	156
			160,170,180	242														151
QGCA11	160	140	160,170,180	242	580	530	450	300	14×Φ22	530	60	20	38	3	3	8	4.932	184
			190.200	282											4			181
QGCA12	224	170	190.200,220	282	650	600	530	360	14×Φ22	580	65	25	33	3	4	8	9.09	267
			240.250	330														247
QGCA13	355	300	200,220	282	680	630	560	400	26×Φ22	600	65	25	35	4	4	8	12.1	319
			240.250,260	330														311
QGCA14	500	340	240.250,260	330	710	660	600	440	26×Φ26	640	82	35	43	4	4	8	18.2	403
			280.300	380											5			394
QGCA15	630	380	240.250,260	330	780	730	670	500	26×Φ26	700	82	35	43	4	4	8	29.4	544
			280.300,320	380											5			560
QGCA16	710	450	280.300,320	380	850	800	730	550	26×Φ26	760	82	35	43	4	5	8	44	693
			340,360,390	450											6			664

Napomena:

1. Ako su promjer d i duljina L otvora osovine izvan raspona navedenog u tablici, mogu se dogovoriti s proizvođačem.
2. Trenutak inercije i masa su aproksimacije izračunate prema minimalnom promjeru otvora osovine.
