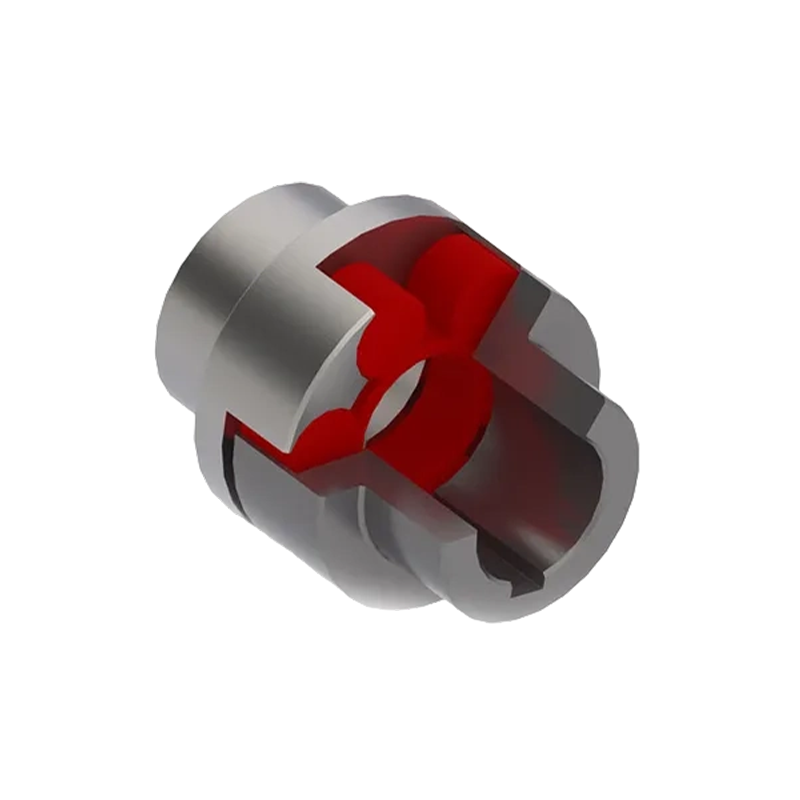

MCD tip elastične spojke u obliku šljive (Q/YM 35013X-2018)

Name: MCD tip elastične spojke u obliku šljive (Q/YM 35013X-2018)
Rating: 5 (99 reviews)

MCD tip elastične spojnice u obliku cvijeta šljive (u skladu sa standardom Q/YM 35013X-2018) ima apsorpciju udara, otpornost na habanje i performanse međuspremnika, što može učinkovito ublažiti udar tijekom prijenosa. Njegova prilagodljivost okolišu također je vrlo široka i može održavati stabilan rad u temperaturnom rasponu od -30 °C do 80 °C. Što se tiče ključnih tehničkih parametara, serija MCD pruža velik izborni prostor, s nominalnim momentom u rasponu od 28 N · m do 14000 N · m, trenutnim maksimalnim momentom koji može izdržati do 25200 N · m i maksimalnom dopuštenom brzinom od 8500 okr/min. Kako bi se prilagodio različitim složenim mehaničkim sustavima osovina, podržava promjere otvora osovine od 12 mm do 160 mm i opremljen je elastičnim elementima različitih specifikacija od MT1 do MT14. Sa svojim robusnim performansama prijenosa, proizvod se naširoko koristi u teškim industrijskim poljima kao što su metalurška oprema, rudarski strojevi, inženjering za očuvanje vode, dizanje i transport, strojevi za proizvodnju papira i lučka postrojenja.

Kontaktirajte nas

PDF preuzimanje

PREV: MCS tip elastične spojke u obliku šljive (Q/YM 35014X-2018)
DALJE: MC elastična spojnica u obliku šljive (Q/YM 35012X-2018)

Parametri proizvoda

Pošalji poruku

TEHNIČKI PARAMETRI

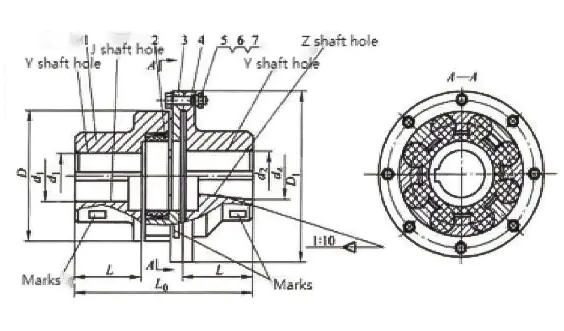

Osnovni parametri i glavne dimenzije MCD quincunx elastične spojke

Vrsta	Nominalni okretni moment Tn/N·m	Maksimalno okretni moment Tmax/N·m	Dopušteno brzina [n]/r.min⁻¹	Promjer otvora osovine d _1, d ₂ ,d _z	L	L₀	D	D₁	Elastična element vrsta	misa m/kg	trenutak inercije I/kg•m²
MCD1	28	50	8500	12,14,15,18,19,20,22,24,25	35	92	50	90	MT1	1.206	0.00082
MCD2	50	100	7600	16,18,19,20,22,24,25,28,30	38	101.5	60	100	MT2	1.648	0.0014
MCD3	112	200	6900	20,22,24,25,28,30,32	40	110	70	110	MT3	2.357	0.0024
MCD4	160	288	6200	22,24,25,28,30,32,35,38,40	45	122	85	125	MT4	3.556	0.005
MCD5	355	640	5000	25,28,30,32,35,38,40,42,45	50	138.5	105	150	MT5	6.361	0.0135
MCD6	450	810	4100	30,32,35,38,40,42,45,48	55	155	125	185	MT6	10.768	0.0329
MCD7	710	1280	3700	35,38,40,42,45,48,50,55	60	172	145	205	MT7	15.302	0.0581
MCD8	1250	2250	3100	45,48,50,55,56,60,63,65	70	195	168	240	MT8	22.717	0.1175
MCD9	2000	3600	2800	55,56,60,63,65,70,71,75,80	80	224	198	270	MT9	34.439	0.233
MCD10	3150	5670	2500	60,63,65*,70,71,75,80,85,90,95,100	90	248	228	305	MT10	51.358	0.459
MCD11	5000	9000	2200	70,71,75,80,85,90,95,100,110,120	100	284	258	350	MT11	81.302	0.977
MCD12	7100	12780	1900	80,85,90,95,100,110,120,125,130	115	321	298	400	MT12	115.53	1.751
MCD13	12500	22500	1600	90,95,100,110,120,125,130,140,150	125	348	358	460	MT13	161.79	3.366
MCD14	14000	25200	1500	100,110,120,125,130*,140,150,160	135	358	400	500	MT14	196.3	4.867

Napomena:

1. Masa i moment inercije su približne vrijednosti izračunate prema materijalu od lijevanog čelika i najvećem otvoru osovine

2. Promjer rupe osovine s* može se koristiti za rupu osovine tipa Z, ako je u skladu s duljinom rupe osovine GB/T3852, pregovarajte s proizvođačem.
