Kako izmjeriti tvrdoću tankih nitriranih slojeva: Zašto su UCI ultrazvučni testeri tvrdoće industrijski standard

Nitriranje je glavni proces površinskog ojačavanja u proizvodnji strojeva, preciznim kalupima i strojnoj obradi komponenti. Također se široko koristi na dijelovima prijenosa snage kao što su zupčanici, osovine i fleksibilne spojke vratila . Postupkom se stvara tanak, gust, ultratvrd nitriran sloj na površini obratka, poboljšavajući otpornost na trošenje, otpornost na zamor i otpornost na koroziju.

Nitrirani sloj je tanak i tvrd. Tipična debljina je samo 0,1-0,5 mm, a površinska tvrdoća može premašiti 1000 HV. Mjerenje tvrdoće tako tankog sloja i točna kontrola kvalitete nitriranja već je dugo glavni izazov u industriji toplinske obrade. Tradicionalna oprema za ispitivanje sklona je iskrivljenim podacima i može oštetiti izratke. Ispitivanje nitriranih dijelova s a UCI ultrazvučni mjerač tvrdoće stoga je postalo standardno rješenje. Široko se koristi za nedestruktivno ispitivanje tvrdoće gotovih nitriranih proizvoda i za ispitivanje tvrdoće na licu mjesta u kontroli kvalitete.

I. Osnovne bolne točke tradicionalnog ispitivanja tvrdoće za nitrirane dijelove

1. Preduboke udubine koje prodiru u nitrirani sloj i iskrivljuju podatke

Konvencionalni Rockwell i stacionarni Vickers testeri primjenjuju velika opterećenja i ostavljaju duboka udubljenja. Lako probijaju tanki stvrdnuti sloj u osnovni materijal. Očitavanje je tada mješovita tvrdoća nitriranog sloja i podloge, što ne odražava stvarnu tvrdoću nitrirane površine. To dovodi do pogrešnih procjena procesa i netočnih rezultata inspekcije, te ne zadovoljava standarde inspekcije za precizne nitrirane dijelove.

2. Destruktivno ispitivanje koje ne može zaštititi gotove izratke

Nitrirani dijelovi uglavnom su završni strojno obrađeni proizvodi sa strogim zahtjevima za završnu obradu i cjelovitost površine. Tradicionalno ispitivanje tvrdoće je poludestruktivno ili destruktivno i ostavlja vidljiva udubljenja. To može oštetiti izgled i performanse dijela, a precizne komponente kao što su zupčasta spojka bokovi zuba, klinovi i rukavci osovine mogu se čak i odbaciti. Kao rezultat toga, moguć je samo pregled uzorka. Ne može se postići 100% inspekcija serije gotovih proizvoda, što ostavlja veliku prazninu u kontroli kvalitete.

3. Ograničena primjenjivost: složeni i nepravilni obradaci ne mogu se testirati na licu mjesta

Stolni uređaji za mjerenje tvrdoće su glomazni i zahtijevaju odnošenje uzoraka u laboratorij. Veliki kalupi, duge osovine i teški metalna fleksibilna spojka komponente se ne mogu testirati kao cjelina. Na Leeb testere snažno utječu debljina izratka, zakrivljenost površine i hrapavost površine, tako da njihovi podaci variraju, a ponovljivost je loša. Rubove i kutove, korijene zuba, unutarnje provrte i zakrivljene površine teško je pouzdano testirati, tako da ove metode ne mogu zadovoljiti različite proizvodne potrebe.

II. Osnovne prednosti ultrazvučnih mjerača tvrdoće za nitrirane dijelove

1. Preciznost mikroutiskivanja, posebno prilagođena tankim nitriranim slojevima

Ultrazvučni mjerači tvrdoće rade na principu UCI (Ultrasonic Contact Impedance). Udubljenje je izrazito malo i plitko, tako da ne prodire kroz očvrsli sloj. Ispitivač bilježi stvarnu tvrdoću nitrirane površine i rješava dugotrajni problem točnog testiranja tankih nitriranih slojeva.

Instrument pretvara između ljestvica tvrdoće kao što su HV i HRC. Fiksna točka, ispitivanje sloj po sloj također daje gradijent tvrdoće od površine do podloge. To pokazuje dubinu nitriranja i ujednačenost nitriranja, a poduzećima daje točne podatke za optimizaciju toplinske obrade nitriranja i prilagodbu proizvodnih procesa.

2. Ispitivanje bez razaranja gotovih nitriranih proizvoda

Ovo je uređaj za ispitivanje bez razaranja mikro oštećenja. Nakon testiranja, na površini nema gotovo nikakvih vidljivih tragova, a gotova nitrirana struktura i preciznost su neoštećeni. Nema potrebe rezati ili brusiti uzorke iz obratka. Gotovi kalupi, zupčanici, hidraulički dijelovi, dijelovi vratila i spojnica komponente mogu ići izravno u montažu nakon testiranja. Metoda odgovara i šaržnom uzorkovanju i 100% inspekciji gotovih proizvoda te uvelike smanjuje proizvodne gubitke i troškove inspekcije.

3. Prijenosan i učinkovit, podržava testiranje na licu mjesta

Instrument ima lagano tijelo i kompaktnu, fleksibilnu sondu, tako da nije ograničen prostornim zahtjevima stolne opreme. Ispitivanje se može obaviti izravno u radionici za toplinsku obradu ili u proizvodnoj stanici.

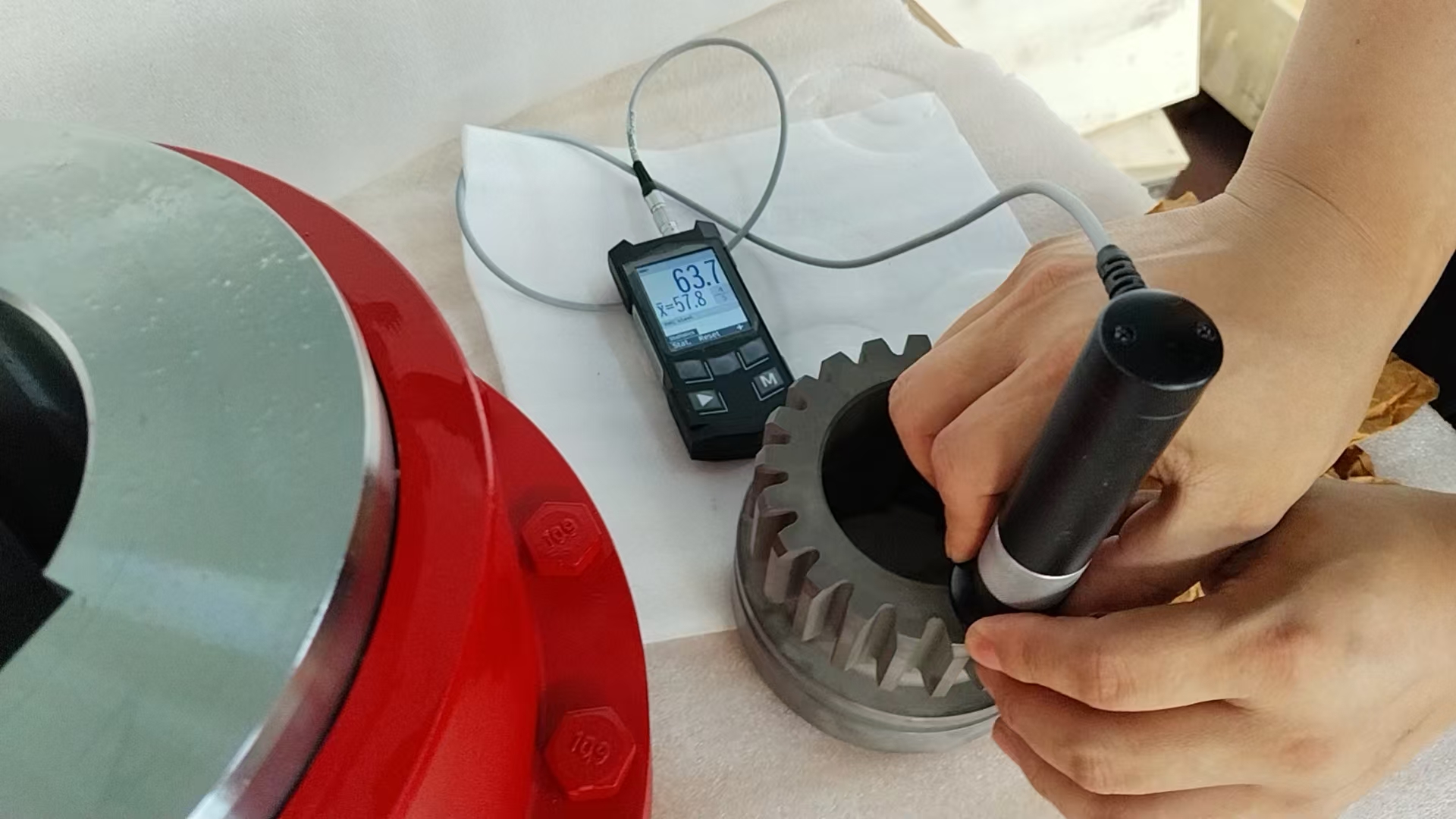

Dospije do zakrivljenih površina, stožastih površina, unutarnjih provrta, korijena zuba, rubova i kutova i drugih mjesta kojima konvencionalna oprema ne može pristupiti. Primjeri uključuju unutarnji i vanjski zubi zupčastih spojki, prirubnice i glavčine poluspojnice . Veliki obradaci ne trebaju rastavljanje ili transport, a dijelovi se ne moraju slati u laboratorij. Ovo uvelike poboljšava učinkovitost inspekcije i odgovara tempu industrijske serijske proizvodnje.

4. Stabilni, ponovljivi podaci za kontrolu kvalitete toplinske obrade serije

U usporedbi s Leeb ispitivačima, na ultrazvučne uređaje za mjerenje tvrdoće minimalno utječu oblik izratka, debljina, stanje površine i utjecaj okoline, tako da su njihovi podaci stabilni i ponovljivi. Oni mogu točno identificirati nesukladne proizvode, poput onih s nedovoljnom nitriranom tvrdoćom, neujednačenim nitriranjem ili nestandardno otvrdnutim slojevima. To pomaže poduzećima izgraditi standardizirani, rafinirani sustav kontrole kvalitete za toplinsku obradu nitriranjem i stabilizirati kvalitetu serije.

III. Primjenjivi scenariji

Ispitivač je dobro prilagođen za nitrirane dijelove kalupa, precizne nitrirane zupčanike, osovine ventilatora, klipnjače, precizne hidraulične dijelove i nitrirane komponente za građevinske strojeve. Također odgovara ključnim dijelovima prijenosa za teške uvjete rada kao što su površine zuba, klinovi, rukavci i klinovi nazubljene spojke, spojke zupčanika s bubnjem, elastične spojke s klinom, membranske spojke i univerzalne spojke .

Ovi dijelovi služe u zahtjevnim industrijama kao što su metalurška oprema, rudarski strojevi, oprema za dizanje, lučka oprema, pumpne stanice i nova energetska oprema . Ispitivač pokriva cijeli radni tijek nitriranja: ulaznu inspekciju, provjeru procesa i konačnu inspekciju prije otpreme.

IV. Sažetak

S obzirom na tankoslojnu strukturu visoke tvrdoće nitriranih dijelova, tradicionalna oprema za ispitivanje tvrdoće ima mnoge nedostatke: nedovoljnu točnost, oštećenje izradaka, ograničene scenarije uporabe i nisku učinkovitost. UCI ultrazvučni mjerač tvrdoće temeljno je prikladan za ispitivanje nitriranih dijelova svojim principom rada. Njegovo visokoprecizno mikroutiskivanje, ispitivanje bez razaranja, prenosivost i stabilni podaci učinili su ga glavnom opremom za inspekciju kvalitete u industriji toplinske obrade nitriranja.

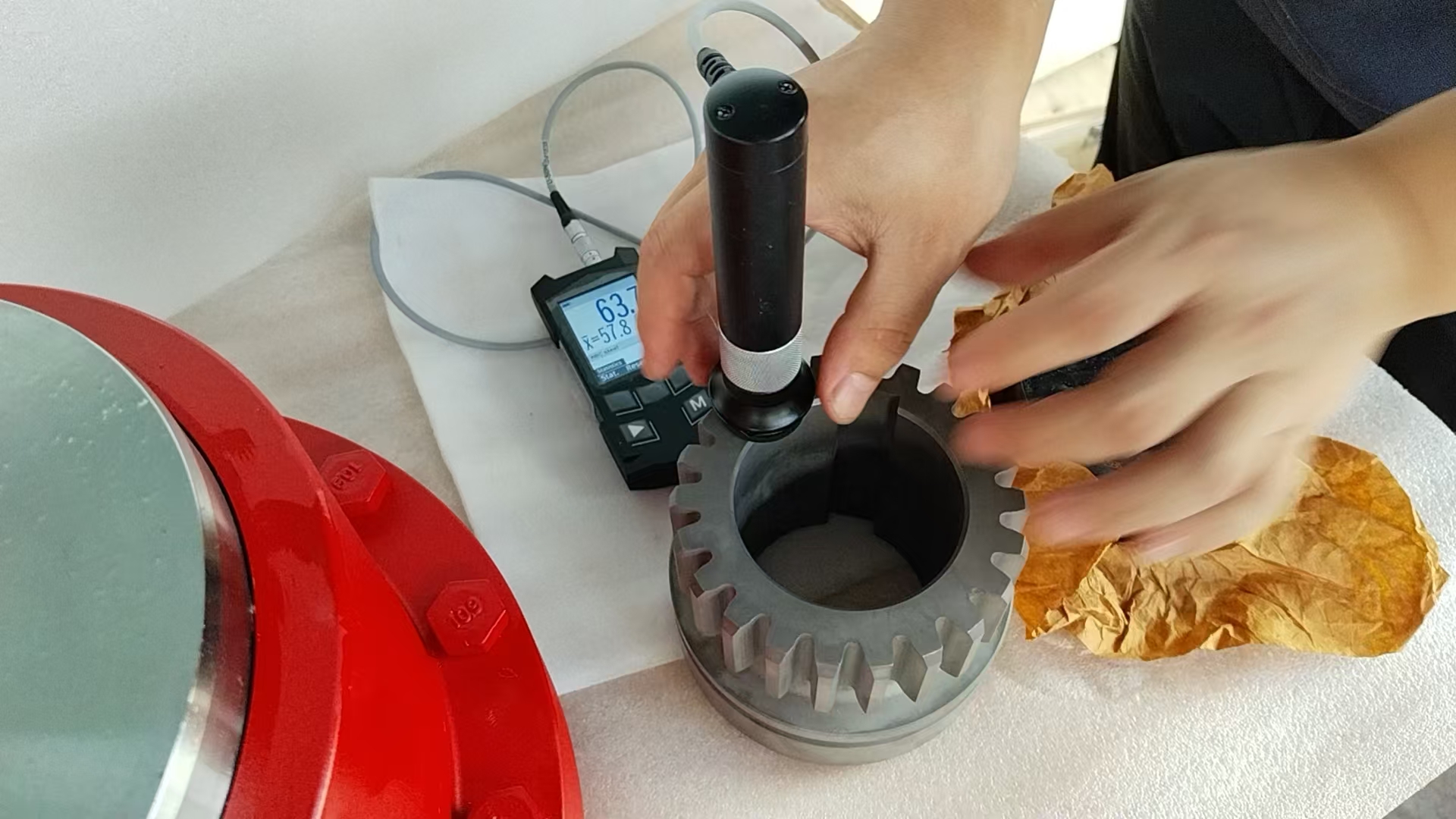

Kao profesionalni proizvođač fleksibilne spojke vratila and metal elastic element flexible couplings , Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. primjenjuje ovu metodu na svoje nitrirane spojne komponente. Svaki dio je profesionalno testiran na tvrdoću ultrazvučnim uređajem za mjerenje tvrdoće. Ovo precizno kontrolira tvrdoću površine i parametre otvrdnutog sloja, tako da performanse proizvoda i parametri procesa u potpunosti zadovoljavaju tehničke zahtjeve crteža. Tijekom cijelog procesa štitimo integritet površine i prolaznost gotovih proizvoda. Isporučujemo visokokvalitetne spojnice bez oštećenja, uključujući prilagođene nestandardne dizajne, koje ostaju pouzdane pod teškim opterećenjima u metalurgiji, rudarstvu, dizanju i primjenama u lukama.
