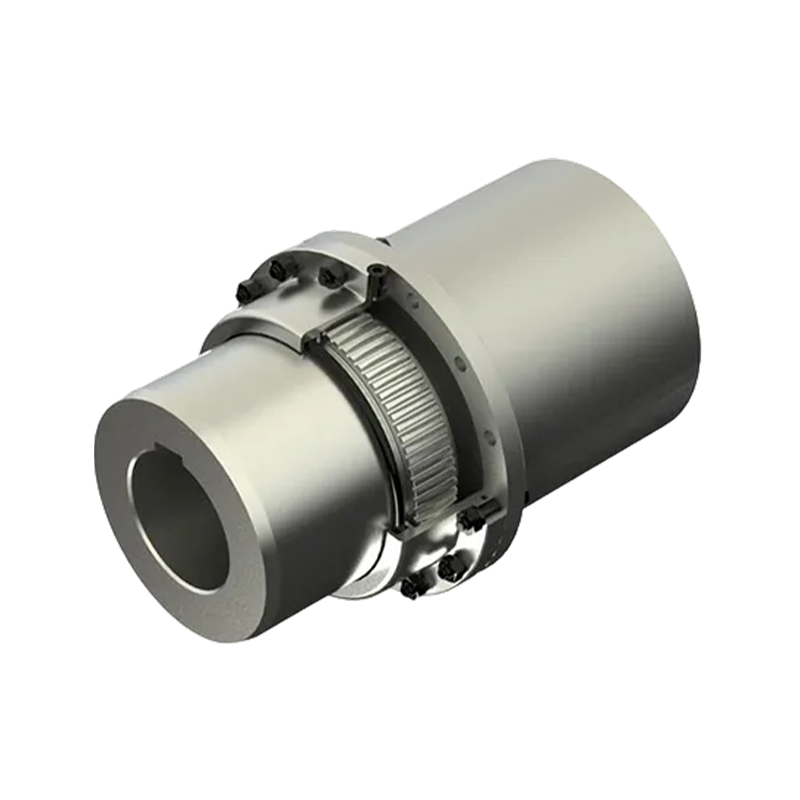

GBZ Spojen na spojnicu zupčanika bubnja srednjeg vratila (Q/YG 11002X-2018)

Name: GBZ Spojen na spojnicu zupčanika bubnja srednjeg vratila (Q/YG 11002X-2018)
Rating: 5 (99 reviews)

Osnovni pregled proizvoda:

Spojka bubanj-zupčanik serije GB kritična je komponenta unutar industrijskih prijenosnih sustava. Služeći kao precizna veza koja povezuje rotirajuće osovine, osigurava besprijekoran prijenos momenta i rotacijskog gibanja između mehaničkih sustava. Proizveden u strogom skladu sa standardom Q/YG11001X-2018, ovaj proizvod uključuje naprednu preciznu tehnologiju rezanja zupčanika i robusne mehaničke komponente. Omogućuje visoko učinkovit i stabilan prijenos snage - čak i pod teškim opterećenjima, usred vibracija i u promjenjivim radnim uvjetima.

Izuzetne karakteristike proizvoda:

1. Inženjerski dizajn visoke preciznosti: U svojoj srži, ova spojnica koristi precizno strojno obrađen mehanizam bubanj-zupčanik. Kroz optimiziran dizajn geometrije zupčanika, ne samo da poboljšava kapacitet prijenosa okretnog momenta, već i značajno smanjuje trošenje i habanje tijekom rada.

2. Izvanredne mogućnosti usklađivanja i kompenzacije: Strukturni dizajn odlikuje se iznimnom fleksibilnošću, što mu omogućuje učinkovitu kompenzaciju neusklađenosti između osovina. Ova karakteristika ne samo da značajno smanjuje naprezanje mehaničkih komponenti, već također povećava radnu pouzdanost cijelog prijenosnog sustava, čineći ga posebno pogodnim za teške uvjete rada ili industrijske primjene s iznimno strogim zahtjevima za poravnanje.

3. Robusna i izdržljiva industrijska konstrukcija: Korištenjem visokokvalitetnih materijala u kombinaciji sa rigoroznim proizvodnim procesima, proizvod osigurava dug radni vijek u uvjetima velikog opterećenja. Ovo smanjuje potrebu za čestim zamjenama, čime se smanjuju dugoročni operativni troškovi za tvrtke.

4. Pogodna instalacija i održavanje: Dizajn proizvoda daje prednost operativnoj učinkovitosti na licu mjesta, olakšavajući brzo sastavljanje i rastavljanje. Ova značajka koja je jednostavna za održavanje značajno smanjuje vrijeme zastoja tijekom servisiranja opreme, pomažući tvrtkama da povećaju svoju produktivnost.

Osnovne tehničke specifikacije:

Spojnice serije GB obuhvaćaju širok raspon modela—od GB1 do GB25—sposobne zadovoljiti različite zahtjeve aplikacija u rasponu od male precizne opreme do ultra-teških industrijskih strojeva:

1. Nazivni zakretni moment (Tn): Pokriva izuzetno širok raspon, počevši od 0,63 kN·m i sposoban je prenijeti opterećenja zakretnog momenta u teškim uvjetima do 5600 kN·m.

2. Dopuštena brzina ([n]): Podržava različite radne uvjete—u rasponu od velikih do sporih aplikacija—s rasponom brzine vrtnje od 420 o/min do 6500 o/min.

3. Kompatibilnost provrta: Promjer provrta (d1, d2) kreće se od 16 mm do 1040 mm, dok je duljina provrta (L) između 45 mm i 900 mm.

4. Fizičke dimenzije: Težina jedinice kreće se od laganih 3,5 kg do teških 22.381 kg, s volumenom punjenja masti koji varira od 31 mL do 23.000 mL.

Tipična područja primjene

Zahvaljujući svojim iznimnim performansama i robusnom dizajnu, ovaj proizvod ima široku primjenu u brojnim sektorima teške industrije, uključujući:

1. Oprema za metalurgiju i rudarstvo: Pogoni valjaonica, drobilice i rudničke dizalice.

2. Strojevi za dizanje i transport: Velike dizalice, lučka oprema za rukovanje i sustavi za transport materijala.

3. Opća teška oprema: Strojevi za proizvodnju papira, oprema za hidrotehniku i razne velike industrijske pumpe i kompresorski sustavi.

Kontaktirajte nas

PDF preuzimanje

PREV: GBD Spojnica zupčanika bubnja produžetka osovine motora (Q/YG 11003X-2018)
DALJE: GB Spojnica zupčanika bubnja (Q/YG11001X-2018)

Parametri proizvoda

Pošalji poruku

TEHNIČKI PARAMETRI

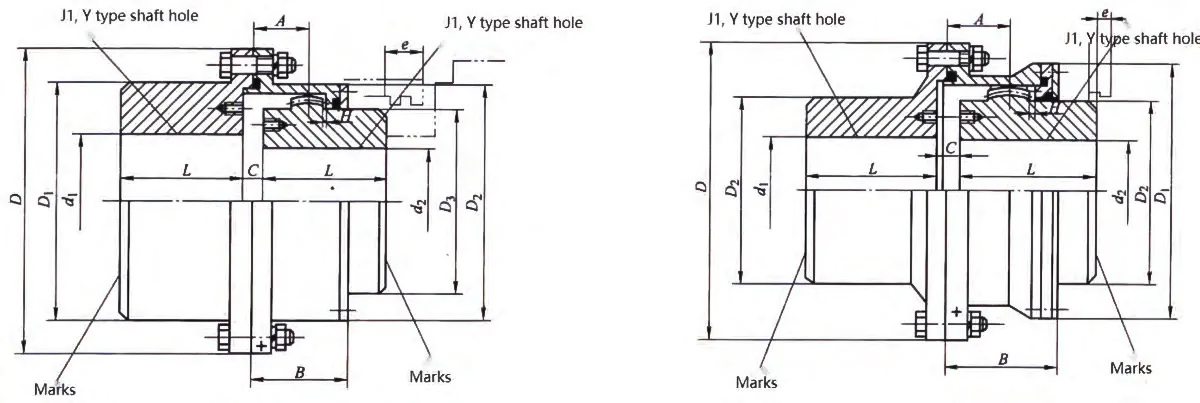

GBZl~GBZ13 bubanj zupčane spojke	GBZ14~GBZ25 bubanj spojka zupčanika

Bubanj zupčasta spojka tipa GBZ s osnovnim parametrima i glavnim dimenzijama srednjeg vratila

Vrsta	Nominalni okretni moment Tn/KN·m	Dopušteno brzina [n]/r.min⁻¹	Otvor za osovinu promjer		Otvor za osovinu duljina	D	D₁	D₂	D₃	C	H	A	B	e	Trenutak od inercija /kg·m²	Količina od mast /mL	misa /kg
			d₁	d₂	L	D	D₁	D₂	D₃	C	H	A	B	e
			mm
GBZ1	0.63	6500	16-50 (prikaz, stručni).	16-35 (prikaz, ostalo).	45	103	71	71	50	8	2	18	38	38	0.004	31	3.5
GBZ2	1.00	6000	20-60 (prikaz, stručni).	20-45 (prikaz, ostalo).	50	115	83	83	60	8	2	21	44	42	0.007	42	5.3
GBZ3	1.6	5600	22-70 (prikaz, stručni).	22-56 (prikaz, ostalo).	63	127	95	95	75	8	2	22	45	42	0.011	42	7.8
GBZ4	2.8	5100	38-80 (prikaz, ostalo).	38-65 (prikaz, ostalo).	71	149	116	116	90	8	2	24.5	49	42	0.023	53	12
GBZ5	4.5	4600	40-90 (prikaz, ostalo).	40-75 (prikaz, ostalo).	80	167	134	134	105	10	2.5	27.5	54	42	0.044	77	18.1
GBZ6	6.3	4300	45-105 (prikaz, ostalo).	45-90 (prikaz, ostalo).	90	187	153	153	125	10	2.5	28	55	42	0.08	91	25
GBZ7	8.0	4000	50-115 (prikaz, stručni).	50-105 (prikaz, stručni).	100	204	170	170	140	10	2.5	30	59	42	0.13	108	36
GBZ8	11.20	3700	55-125 (prikaz, ostalo).	55-115 (prikaz, ostalo).	112	230	186	186	155	12	3.0	33.5	71	47	0.215	161	46.1
GBZ9	18.00	3350	60-150 (prikaz, stručni).	60-135 (prikaz, stručni).	125	256	212	212	180	12	3.0	34.5	73	47	0.415	184	71.8
GBZ10	25.00	3000	65-150 (prikaz, stručni). (prikaz, stručni).	65-150 (prikaz, stručni). (prikaz, stručni).	140	287	239	239	200	14	3.5	39	82	47	0.67	276	91.1
GBZ11	36.1	2700	110-175 (prikaz, stručni). (prikaz, stručni).	110-175 (prikaz, stručni). (prikaz, stručni).	170	325	250	276	235	14	3.5	40.5	85	47	1.223	322	137
GBZ12	56	2450	130-200 (prikaz, ostalo). (prikaz, ostalo).	130-200 (prikaz, ostalo). (prikaz, ostalo).	190	362	286	313	270	16	4.0	44.5	95	49	2.39	404	212.8
GBZ13	80	2200	150-225 (prikaz, ostalo). (prikaz, ostalo).	150-225 (prikaz, ostalo). (prikaz, ostalo).	200	412	322	350	300	18	4.5	49	104	49	3.93	585	272.3
GBZ14	125	2000	170-250 (prikaz, ostalo). (prikaz, ostalo).	170-250 (prikaz, ostalo). (prikaz, ostalo).	235	462	420	335	－	22	5.5	86	148	63	7.67	1600	438
GBZ15	195	1800	190-285 (prikaz, ostalo). (prikaz, ostalo).	190-285 (prikaz, ostalo). (prikaz, ostalo).	260	512	465	380	－	22	5.5	91	158	63	12.425	2100	566
GBZ16	265	1600	220-320 (prikaz, ostalo). (prikaz, ostalo).	220-320 (prikaz, ostalo). (prikaz, ostalo).	285	580	522	430	－	28	7.0	104.5	177	67	21.2	2500	751
GBZ17	383	1400	250-365 (prikaz, ostalo). (prikaz, ostalo).	250-365 (prikaz, ostalo). (prikaz, ostalo).	315	644	582	490	－	28	7.0	99	182	67	38.825	2700	1110
GBZ18	550	1210	280-400 (prikaz, ostalo). (prikaz, ostalo).	280-400 (prikaz, ostalo). (prikaz, ostalo).	355	726	658	540	－	28	8.0	111	215	75	69.5	3900	1580
GBZ19	800	1050	300-470 (prikaz, ostalo). (prikaz, ostalo).	300-470 (prikaz, ostalo). (prikaz, ostalo).	400	818	748	630	－	32	9	116	220	75	122.5	5000	2115
GBZ20	1120	910	360-540 (prikaz, ostalo). (prikaz, ostalo).	360-540 (prikaz, ostalo). (prikaz, ostalo).	450	928	838	720	－	32	10.5	123.5	235	75	240	6200	3223
GBZ21	1550	800	400-600 (prikaz, stručni). (prikaz, stručni).	400-600 (prikaz, stručni). (prikaz, stručni).	500	1022	928	810	－	40	11.5	127.5	245	75	435	7000	4780
GBZ22	2000	700	450-680 (prikaz, ostalo). (prikaz, ostalo).	450-680 (prikaz, ostalo). (prikaz, ostalo).	560	1134	1036	915	－	40	13.0	131	255	75	701.25	8700	6069
GBZ23	2800	610	530-770 (prikaz, ostalo). (prikaz, ostalo).	530-770 (prikaz, ostalo). (prikaz, ostalo).	710	1282	1178	1030	－	50	14.5	149.5	290	80	1415.75	15000	9633
GBZ24	4000	500	560-850 (prikaz, ostalo). (prikaz, ostalo).	560-850 (prikaz, ostalo). (prikaz, ostalo).	800	1428	1322	1175	－	50	16.5	158.5	305	80	2682.75	18000	14465
GBZ25	5600	420	670-1040 (prikaz, ostalo). (prikaz, ostalo).	670-1040 (prikaz, ostalo). (prikaz, ostalo).	900	1644	1538	1390	－	50	19.0	162.5	310	80	5836.5	23000	22381
