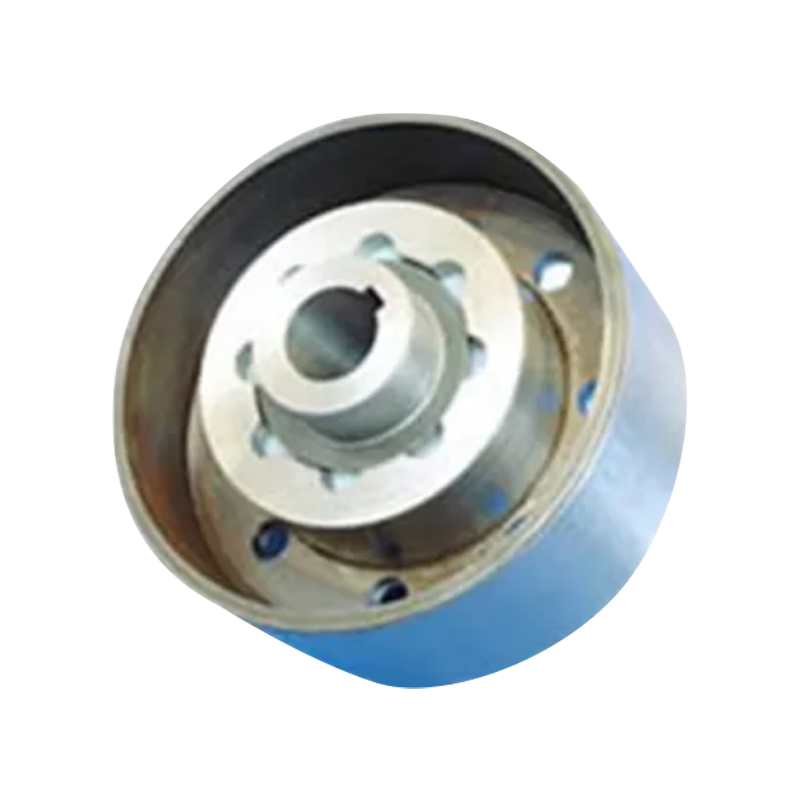

ZCL tip elastične zatične spojke s kočnim kotačem (Q/YZ 33008X-2018)

Name: ZCL tip elastične zatične spojke s kočnim kotačem (Q/YZ 33008X-2018)
Rating: 5 (99 reviews)

ZCL tip elastične stupne osovinske spojke s kočnim kotačima (Q/YZ 33008X-2018) je učinkovita komponenta za prijenos energije dizajnirana strogo u skladu sa standardom GB/T 5015. Pametno integrira funkcije elastičnog prijenosa snage i preciznog kočenja, a posebno je razvijen za radne uvjete kao što su dizalice i pokretne trake koje zahtijevaju često pokretanje i pouzdano kočenje. Glavna prednost proizvoda leži u upotrebi visokokvalitetnih najlonskih elastičnih klinova stupa sa svojstvima samopodmazivanja, koji ne samo da postižu rad bez podmazivanja i niske troškove održavanja, već također pružaju izvrsnu zaštitu od smicanja kroz deformaciju klinova stupa, koji mogu izdržati do 200% trenutnog preopterećenja i učinkovito smanjiti kruti utjecaj opreme na elektroenergetski sustav tijekom trenutaka pokretanja i zaustavljanja. Njegov strukturni dizajn je izuzetno zgodan. Kada je potrebno zamijeniti istrošene dijelove, tehničari trebaju samo rastaviti pregradu kako bi brzo zamijenili zatik stupa, bez pomicanja poluspojnice, uvelike smanjujući vrijeme zastoja radi održavanja. Ova serija spojnica ima robusnu mogućnost višesmjerne kompenzacije pomaka, s rasponom pokrivanja nazivnog momenta od 250 N · m do 31 500 N · m i maksimalnom dopuštenom brzinom od 6000 o/min. Dok osigurava stabilnost prijenosa, pruža idealan izbor za različite rasporede industrijskih vratila koji balansiraju ekonomičnost i visoku pouzdanost.

Kontaktirajte nas

PDF preuzimanje

PREV: ZCD tip konusne rupe osovine spojke zupčanika s elastičnim klinom (Q/YZ33007X-2018)
DALJE: ZC tip elastične spojnice zupčanika (Q/YZ33006X-2018)

Parametri proizvoda

Pošalji poruku

TEHNIČKI PARAMETRI

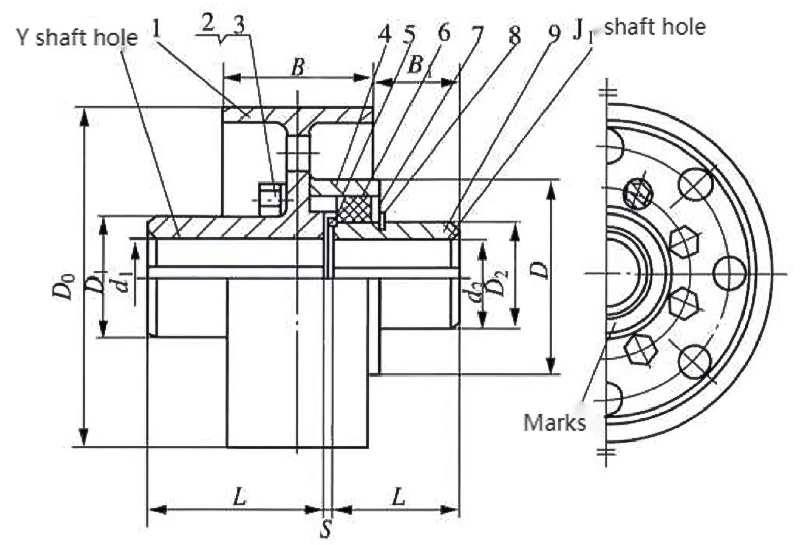

1-kočnica kotača 2-vijka 3-brtva 4-čahura 5-unutarnja pregrada 6-pina 7-vanjski držač 8-držač 9—poluspojnica

Osnovni parametri i glavne dimenzije elastične osovinske spojke tipa ZCL s kočnim kotačem

Vrsta	Nominalni okretni moment N•m	Dopušteno brzina [n]/r·min⁻¹	Otvor za osovinu promjer d₁,d₂	Otvor za osovinu duljina		D₀	D₁	D	D₂	B	B₁	S	trenutak inercije I/kg•m²	misa m/kg
				Y	J₁
ZCL1	250	4500	16,18,19	42		160	50	98	56	70	9	2	0.018	5.82
			20,22,24	52	38						19			6.05
			25,28	62	44						29			6.17
			30,32,35,38	82	60						49			6.64
ZCL2	630	3800	25,28,	62		200	65	124	70	85	30		0.053	11.15
			30,32,35,38	82	60						50			11.77
			40,42,45,48	112	84						80			12.04
ZCL3	1800	3000	40,42,45,48,50,55,56	112	84	250	90	166	105	105	48.5	3	0.181	28.09
			60,63,65,70	142	107						78.5		0.183	27.54
ZCL4	4500	2450	50,55,56	112	132	315	120	214	130	132	40		0.534	48.75
			60,63,65,70,71,75	142	107						70		0.543	51.69
			80,85,90	172	132						100		0.547	50.21
ZCL5	8000	1900	60,63,65,70,71,75	142	107	400	130	240	145	170	44		1.404	76.51
			80,85,90,95	172	132						74		1.413	76.25
ZCL6	11200	1500	70,71,75	142	107	500	160	280	170	210	40	4	3.812	124.65
			80,85,90,95	172	132						70		3.841	129.73
			100,110,120	212	167						110		3.865	130.61
ZCL7	18000	1200	80,85,90,95	172	132	630	190	330	200	265	42		10.674	216.43
			100,110,120,125	212	167						82		10.742	222.63
			130	252	202						112		10.753	215.03
ZCL8	25000	1050	90,95	172	132	710	220	380	220	300	35		18.96	299.01
			100,110,120,125	212	167						45		19.089	307.92
			130,140,150	252	202						85		19.156	305.42
ZCL9	31500	950	100,110,120,125	212	167	800	245	400	245	340	40	5	33.258	403.84
			130,140,150	252	202						80		33.385	405.68
			160,170,180	302	242						130		33.446	398.57

Napomena:

1. Trenutak inercije i masa izračunavaju se prema vrsti kombinacije otvora osovine J/Y i minimalnom promjeru rupe osovine.
2. Kratkotrajno preopterećenje ne smije prijeći 2 puta vrijednost nominalnog momenta Tn.
