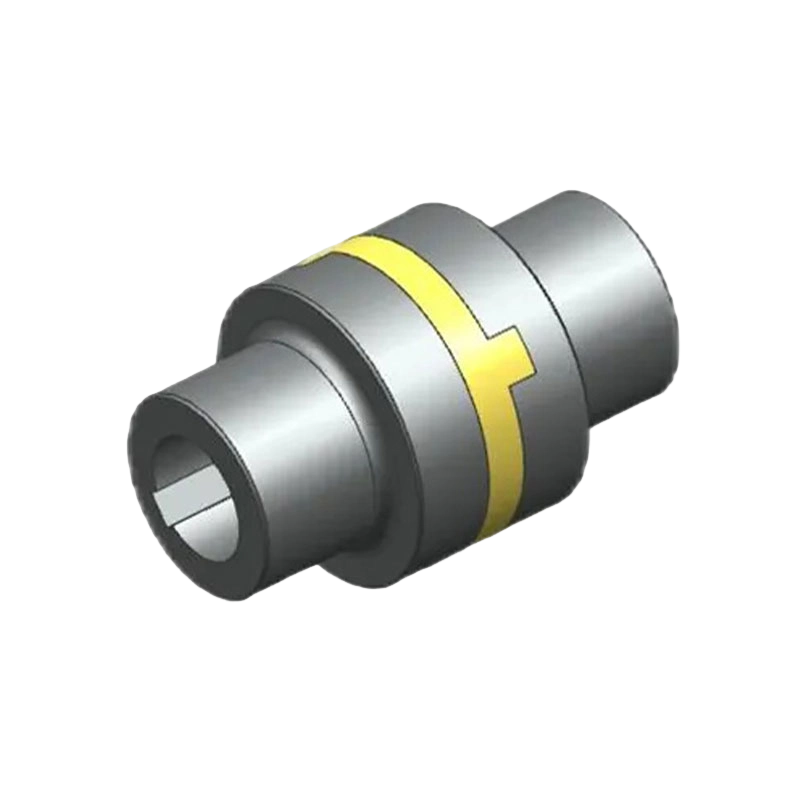

HJ tip križne klizne spojke (Q/YH 18033X-2018)
Križne klizne spojke tipa HJ (u skladu sa standardom Q/YH 18033X-2018) u rasponu od 120 N·m do 63 000 N·m i naširoko se koriste u CNC obradnim centrima, robotskoj automatizaciji, medicinskoj opremi i zrakoplovstvu—polja sa strogim zahtjevima za preciznim pozicioniranjem i kontrolom kretanja.
Sa svojom kompaktnom i laganom strukturom i izvrsnom otpornošću na koroziju, ova spojnica ne samo da učinkovito smanjuje potrebe za održavanjem opreme i zahtjeve za prostorom, već također značajno poboljšava dugoročnu pouzdanost preciznih mehaničkih sustava u složenim radnim uvjetima kroz jednostavan postupak ugradnje i glatki rad.
- Parametri proizvoda
- Pošalji poruku
TEHNIČKI PARAMETRI

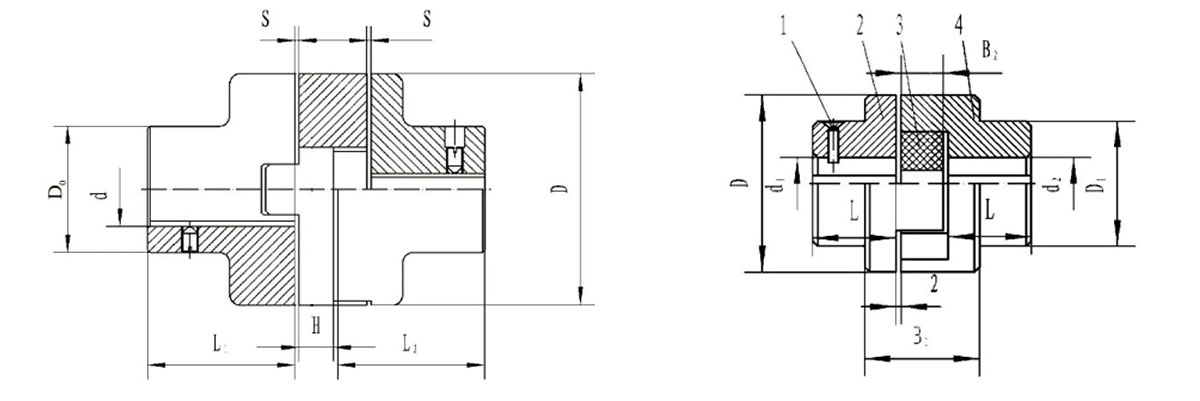

1、Vijak 2、Poluspojnica 3、Klizač 4、Polu spojnica
Osnovni parametri i glavne dimenzije poprečne klizne spojke tipa HJ
| Vrsta | Nazivni moment Tn (N.m) | Dopuštena brzina [n]r/min | Promjer otvora osovine | D | D₁ | L | H | S | Moment inercije (kg·m²) | misa /kg |
| HJ70 | 120 | 250 | 15-18 (prikaz, ostalo). | 70 | 32 | 42 | 14 | 0.5 | 0.002 | 1.5 |
| HJ90 | 250 | 250 | 20-30 (prikaz, stručni). | 90 | 45 | 52 | 14 | 0.5 | 0.008 | 2.6 |
| HJ100 | 500 | 250 | 36-40 (prikaz, ostalo). | 100 | 60 | 70 | 19 | 0.5 | 0.026 | 5.5 |
| HJ130 | 800 | 250 | 45-50 (prikaz, ostalo). | 130 | 80 | 90 | 19 | 0.5 | 0.07 | 10 |
| HJ150 | 1250 | 250 | 55-60 (prikaz, ostalo). | 150 | 95 | 112 | 19 | 0.5 | 0.14 | 15.5 |
| HJ170 | 2000 | 250 | 65-70 (prikaz, stručni). | 170 | 105 | 125 | 24 | 1 | 0.25 | 22.5 |
| HJ190 | 3200 | 250 | 75-80 (prikaz, ostalo). | 190 | 110 | 140 | 29 | 1 | 0.5 | 31.5 |
| HJ210 | 5000 | 250 | 80-90 (prikaz, stručni). | 210 | 130 | 160 | 33 | 1 | 0.9 | 45 |
| HJ240 | 8000 | 250 | 95-100 (prikaz, ostalo). | 240 | 140 | 180 | 33 | 1 | 1.6 | 59.5 |
| HJ260 | 9000 | 250 | 70-130 (prikaz, stručni). | 260 | 160 | 190 | 33 | 1 | 2 | 76 |
| HJ280 | 10000 | 100 | 80-120 (prikaz, stručni). | 280 | 170 | 200 | 33 | 1 | 3 | 94.3 |
| HJ300 | 13000 | 100 | 90-150 (prikaz, ostalo). | 300 | 180 | 210 | 43 | 1 | 4.3 | 131 |
| HJ320 | 16000 | 100 | 130-140 (prikaz, ostalo). | 320 | 190 | 220 | 43 | 1 | 5.7 | 145 |
| HJ340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 1 | 8.4 | 185 |
| HJ360 | 32500 | 100 | 110-170 (prikaz, stručni). | 360 | 240 | 280 | 48 | 1.5 | 19.2 | 223 |
| HJ400 | 38700 | 80 | 120-200 (prikaz, ostalo). | 400 | 260 | 300 | 48 | 2 | 26.1 | 258 |
| HJ460 | 63000 | 70 | 150-220 | 460 | 300 | 350 | 58 | 2 | 62.9 | 390 |
