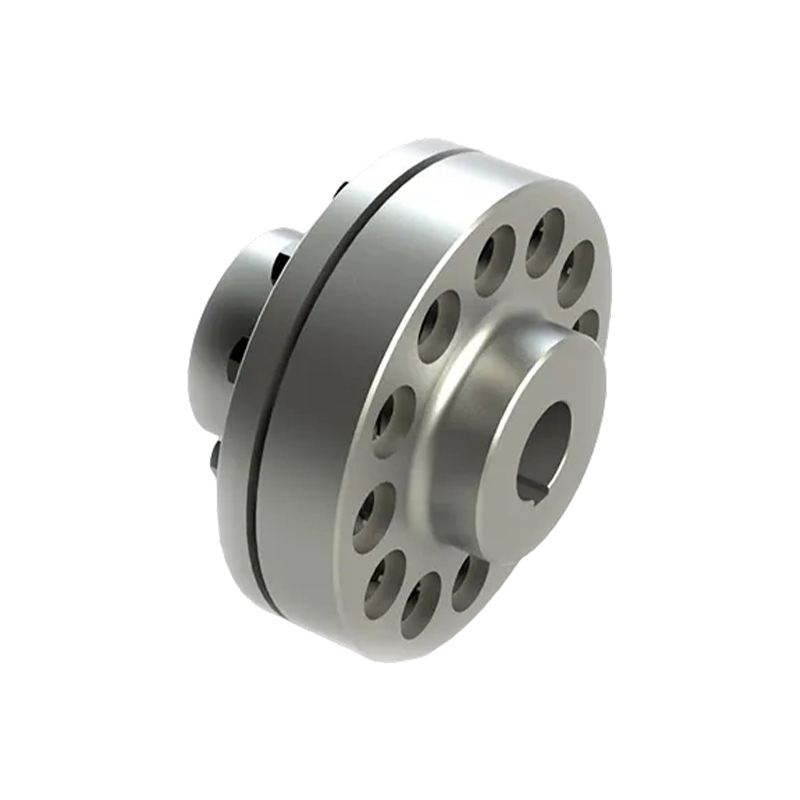

TC tip elastične spojnice s klinom (Q/YZ 320033-2018)
TC tip elastične čahure spojne osovinice stupa (Q/YZ 320033-2018) je visokoučinkovita fleksibilna komponenta koja koristi elastičnu deformaciju rukavca za postizanje prijenosa snage. Njegova ključna prednost leži u preciznom dizajnu razmaka između vanjskog kruga elastične čahure i rupe prirubnice, što spojnici daje izvrsnu sposobnost kompenzacije pomaka, učinkovito balansirajući relativni pomak između dvije osovine i apsorbirajući udarno opterećenje tijekom rada. Ima izvrsnu prilagodljivost okolišu i može održavati stabilne fizičke performanse u širokom rasponu temperatura od -30 ℃ do 80 ℃. Njegova struktura je jednostavna, pouzdana i ne zahtijeva podmazivanje, što ga čini idealnim izborom za postizanje apsorpcije udara i smanjenja buke u malim i srednjim sustavima prijenosa zakretnog momenta.
- Parametri proizvoda
- Pošalji poruku
TEHNIČKI PARAMETRI

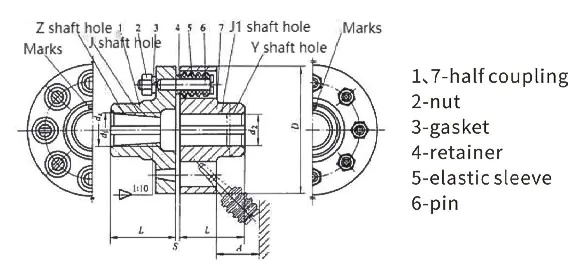

Osnovni parametri i glavne dimenzije spojnice s klinom s elastičnom čahurom tipa TC
| Model | Nominalni Zakretni moment T n /N·m | Dopušteno Brzina [n]/r.min⁻¹ | Provrt vratila Promjer d₁, d₂, d z | L | D | S | A | misa m/kg | misa Trenutak od Inercija I/kg·m² |
| TC1 | 16 | 8800 | 10,11 | 25 | 71 | 3 | 18 | 0.818 | 0.00047 |
| 12,14 | |||||||||
| TC2 | 25 | 7600 | 12,14 | 35 | 80 | 1.195 | 0.00084 | ||
| 16,18,19 | |||||||||
| TC3 | 63 | 6300 | 16,18,19 | 38 | 95 | 4 | 35 | 2.195 | 0.0023 |
| 20,22 | |||||||||
| TC4 | 100 | 5700 | 20,22,24 | 40 | 106 | 3.2 | 0.0037 | ||
| 25,28 | |||||||||
| TC5 | 224 | 4600 | 25,28 | 50 | 128 | 5 | 45 | 6.052 | 0.012 |
| 30,32,35 | |||||||||
| TC6 | 355 | 3800 | 32,35,38 | 55 | 158 | 9.568 | 0.028 | ||
| 40,42 | |||||||||
| TC7 | 560 | 3600 | 40,42,45,48 | 65 | 188 | 15.7 | 0.055 | ||
| TC8 | 1120 | 3000 | 45,48,50,55,56 | 70 | 224 | 6 | 65 | 24 | 0.134 |
| 60,63 | |||||||||
| TC9 | 1600 | 2850 | 50,55,56 | 80 | 248 | 31 | 0.213 | ||
| 60,63,65,70,71 | |||||||||
| TC10 | 3150 | 2300 | 63,65,70,71,75 | 100 | 315 | 8 | 80 | 61.4 | 0.66 |
| 80,85,90,95 | |||||||||
| TC11 | 6300 | 1800 | 80,85,90,95 | 115 | 400 | 10 | 100 | 120.7 | 2.12 |
| 100,110 | |||||||||
| TC12 | 12500 | 1450 | 100,110,120,125 | 135 | 475 | 12 | 130 | 210.34 | 5.39 |
| 130 | |||||||||
| TC13 | 22400 | 1150 | 120,125 | 160 | 600 | 14 | 180 | 419.36 | 17.58 |
| 130,140,150 | |||||||||
| 160 170 |
