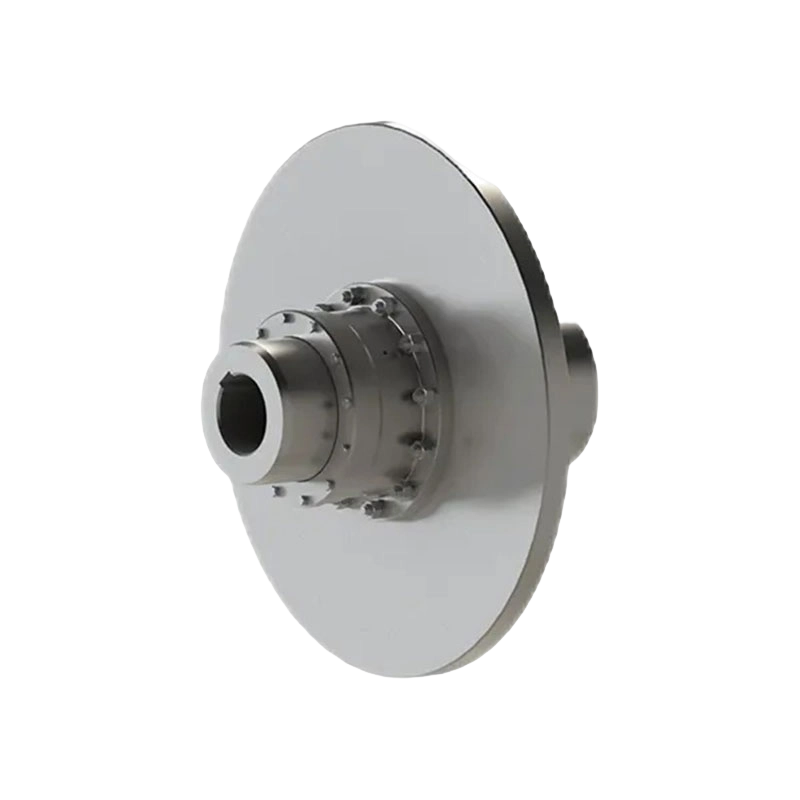

Pregled proizvoda: Spojka zupčanika tipa GAPK s kočnim diskom (standard: Q/YG 12009X-2018) prijenosni je uređaj posebno dizajniran za korištenje s disk kočnicama. Ovaj proizvod podržava dvosmjernu rotaciju, ispunjavajući zahtjeve za prijenos snage i kočenje u složenim radnim uvjetima.

Strukturne značajke:

1. Struktura zupčanika s dvostrukim bubnjem: Posjeduje izvrsnu sposobnost kompenzacije pomaka, učinkovito kompenzirajući veliko aksijalno odstupanje.

2. Optimizirani raspored kočionog diska: kočni disk je montiran na pogonskom kraju spojke, pri čemu poluspojnica u potpunosti podnosi težinu, radno opterećenje kočenja i vibracije kočionog diska. Ovaj dizajn značajno poboljšava performanse zahvata bubnjastih zupčanika tijekom kočenja, povećavajući stabilnost prijenosnog sustava.

3. Dizajn s umetnutim nosačem: kočioni disk ima strukturu s umetnutim nosačem, što korisnicima omogućuje brzu zamjenu kočionog diska bez rastavljanja prijenosne opreme, čime se uvelike smanjuje vrijeme održavanja.

4. Kompaktna struktura i rasipanje topline: Cjelokupni strukturni dizajn je znanstveno kompaktan, pruža izvrsne uvjete za hlađenje i rasipanje topline za kočioni disk, osiguravajući pouzdane performanse pri dugotrajnom radu visokog intenziteta.

Osnovne prednosti:

1. Visoka sigurnost: Maksimalni moment kočenja spojnice nije ograničen njezinom vlastitom strukturnom snagom, osiguravajući sigurnu i pouzdanu izvedbu.

2. Velika nosivost: Posebno pogodan za teške primjene s čestim promjenama opterećenja, brzine i smjera.

3. Svestrane konfiguracije: Nudi različite kombinacije rupa za osovinu (npr. Y-Y, J1-J1, Z-Z, Z1-Z1, itd.) za prilagodbu različitim zahtjevima industrijskog sučelja.

Tehničke specifikacije:

1. Nazivni zakretni moment (T _n ): 630 N.m do 112.000 N.m.

2. Dopuštena brzina (n): 1200 o/min do 4000 o/min (ovisno o specifičnom modelu).

3. Maksimalni moment kočenja (T _m ): Ne smije premašiti dvostruki nazivni moment (tj. T _m ≤ 2T _n ).

4. Veličine: Pokriva različite veličine od GAPK1 do GAPK14, prilagodljive širokom rasponu promjera otvora osovine.

Područja primjene: Ova serija proizvoda naširoko se koristi u industriji teških strojeva s iznimno visokim zahtjevima za preciznošću prijenosa i pouzdanošću kočenja, uključujući: metaluršku i rudarsku opremu; Strojevi za podizanje i pristaništa; Očuvanje vode i oprema za proizvodnju papira.

Kontaktirajte nas

PDF preuzimanje

PREV: GCL Zupčasta spojnica bubnja s kotačem kočnice (Q/YG 13011X-2018)
DALJE: GAP Zupčasta spojnica bubnja s diskom kočnice (Q/YG 12008X-2018)

Parametri proizvoda

Pošalji poruku

TEHNIČKI PARAMETRI

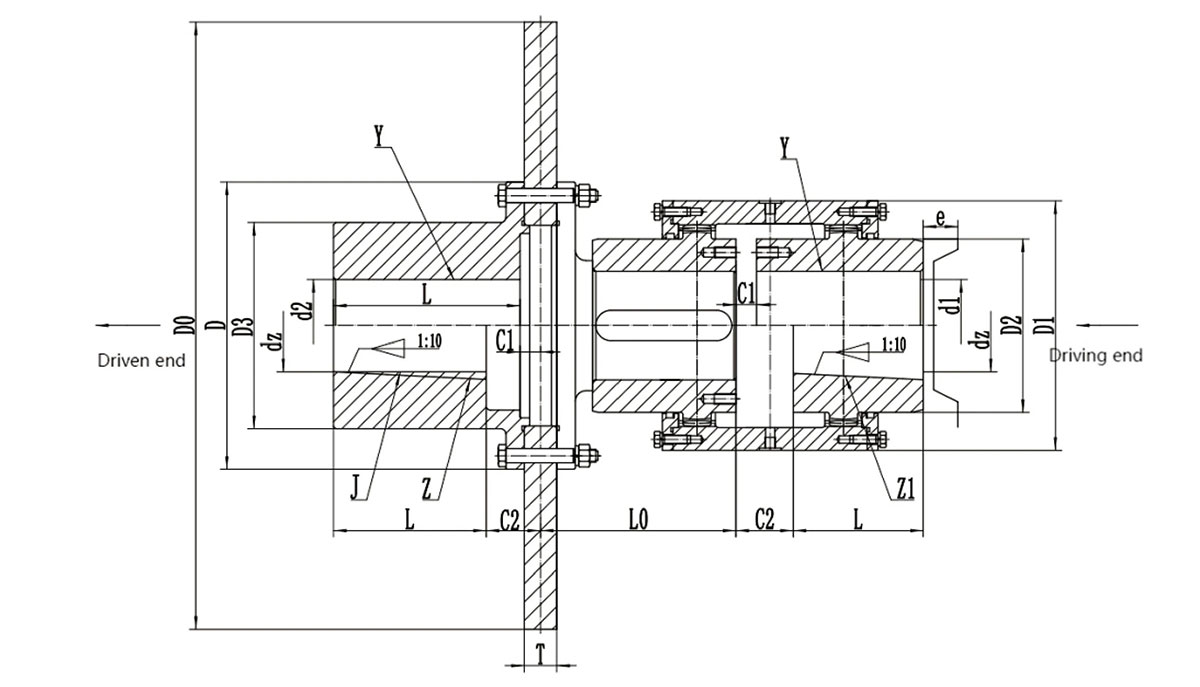

Oblik strukture spojke zupčanika bubnja tipa GAPK

Y-Y rupa za osovinu J1-J1 rupa za osovinu Z-Z rupa za osovinu Z1-Z1 rupa za osovinu

Osnovni parametri i glavne dimenzije bubanj zupčaste spojke tipa GAPK s kočnim diskom

Vrsta	Nazivni zakretni moment Tn/KN.m	Dopuštena brzina [n]/r.min⁻¹	Promjer otvora osovine d ₁ ,d ₂ ,d _z		Otvor za osovinu duljina L		D₀	D	D₁	D₂	D₃	L₀	T	C₁	C₂	e	Količina masti /mL	misa /kg	Moment inercije /kg·m²
			od	do	Y	J₁,Z₁
GAPK1	630	4000	20	24	52	38	315	125	100	55	80	90	20	25	39	30	55	18.3	0.16
			25	28	62	44								17.5	34
			30	38	82	60									37
GAPK2	1120	4000	25	28	62	44	315	144	120	65	95	105	20	25.5	44	30	100	22.5	0.18
			30	38	82	60								17.5	45
			40	48	112	84									43
GAPK3	2240	3550	30	38	82	60	355	174	140	85	115	130	20	18	40	30	140	36.5	0.31
			40	56	112	84									43
			60	-	142	107									50
GAPK4	3550	2500	32	38	82	60	400	196	162	105	130		30	29	47	30	170	59.9	0.75
			40	56	112	84	450							18	43			68.9	1.21
			60	70	142	107	500								50			79.5	1.77
GAPK5	5000	2500	40	56	112	60	400 450 500	224	190	120	150	150	30	18	43	30	270	67.5	0.84
			60	75	142	84									50			76.5	1.3
			80	85	172	107									58			87.1	1.86
GAPK6	7100	2000	48	56	112	84	450 500 560 630	241	205	135	170	155	30	19	21	30	380	99.1 109.7 121.1 137.3	1.41 1.97 2.87 4.43
			60	75	142	107									50
			80	90	172	132									55

GAPK7	10000	1700	60	75	142	84	450 500 560 630	265	230	150	190	180	30	19	50	30	570	128.3 138.9 150.3 166.5	2.22 3.12 4.68 7.2
			80	95	172	107									58
			100	105	212	132									63

GAPK8	14000	1700	65	75	142	107	500 560 630 710	285	255	165	210	180	30	20	50	30	660	155.4 166.4 183 201.1	2.45 3.35 4.91 7.43
			80	95	172	132									58
			100	115	212	167									63

GAPK9	18000	1600	70	75	142	107	560 630 710 800	314	272	190	225	200	30	20	25	30	700	191.5 207.7 223.1 265.7	3.78 5.34 7.86 12.96
			80	95	172	132									58
			100	120	212	167									64

GAPK10	31500	1600	80	95	172	132	630 710 800	346	300	210	250	230	30	20	58	30	900	268.8	6.29
			100	125	212	167									64			284.2	8.81
			130	140	252	202									69			326.8	13.91
GAPK11	40000	1400	100	125	212	167	710 800 900	385	342	250	285	260	30	21	64	40	1200	361.2	10.52
			130	150	252	202									69			403.8	15.62
			160	170	302	242									79			441.4	22.48
GAPK12	56000	1400	-	120	212	167	710 800 900	442	384	280	325	280	30	21	72	40	2000	462.5	13.54
			130	150	252	202									70			505.5	18.64
			160	180	302	242									83			543.1	25.5
GAPK13	80000	1400	140	150	252	202	800 900	482	430	310	360	320	30	22	72	40	3000	658.2 695.8	23.65 30.51
			160	180	302	242									85
			190	210	352	282									95
GAPK14	112000	1200	160	180	302	242	900 100 0	520	465	350	410	360	30	23	85	40	4500	930.1 950.1	39.3 46.8
			190	220	352	282									95

Napomena:

1. Masa i moment tromosti spojke su približne vrijednosti izračunate prema J ₁ izduženje osovine svake vrste.

2. Najveći kočni moment spojke Tm ne smije premašiti 2 puta nazivni moment Tn, odnosno Tm≤2Tn.

3. e Je li veličina potrebna za zamjenu brtve.

4. Kombinacija rupa spojne osovine je Z ₁ /J ₁ ,G/G,J ₁ /J ₁ ,Y/J ₁ .
