GCL Zupčasta spojnica bubnja s kotačem kočnice (Q/YG 13011X-2018)

Name: GCL Zupčasta spojnica bubnja s kotačem kočnice (Q/YG 13011X-2018)
Rating: 5 (99 reviews)

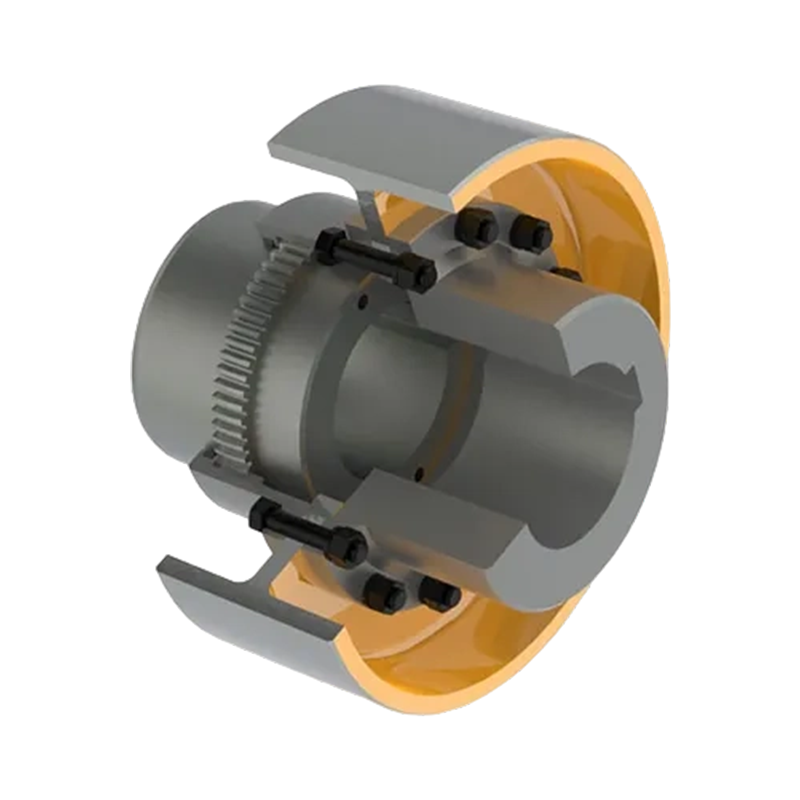

Pregled proizvoda: Spojnica zupčanika s bubnjem tipa GCL s kočnim kotačem (standard: Q/YG 13011X-2018) inovativno je rješenje prijenosa koje savršeno integrira visokoučinkovitu tehnologiju prijenosa zupčanika s bubnjem s funkcijom kočenja. Uz postizanje visokog prijenosa okretnog momenta, ova spojnica pruža preciznu kontrolu i mogućnosti usporavanja/zaustavljanja za rotacijsko kretanje industrijske opreme kroz svoju integriranu strukturu kotača kočnice.

Osnovne značajke dizajna:

1. Integrirani prijenos i kočenje: Ovaj sustav besprijekorno integrira učinkovitost prijenosa spojke zupčanika s kontrolnom funkcijom kotača kočnice, pružajući sveobuhvatno rješenje za prijenos snage i kontrolu kretanja u teškim industrijskim strojevima.

2. Bubnjasti zupčanici visokih performansi: unutarnji dio zupčanika izrađen je od materijala visoke čvrstoće kao što je legirani čelik, koji se odlikuje izvrsnom fleksibilnošću za učinkovitu kompenzaciju aksijalne neusklađenosti (radijalne, aksijalne i kutne), čime se smanjuje opterećenje naprezanja na povezanoj opremi.

3. Precizna kontrola kočenja: Dizajn integriranog kočionog kotača omogućuje opremi da brzo uspori ili se potpuno zaustavi u skladu s operativnim ili sigurnosnim zahtjevima, značajno povećavajući sigurnost i fleksibilnost prijenosnog sustava.

4. Različiti strukturni oblici: Kao što je prikazano na tehničkim crtežima, ova serija nudi dva glavna strukturna rasporeda: GCL-I i GCL-II, za prilagodbu različitim prostornim i instalacijskim zahtjevima.

5. Prikladan sustav podmazivanja: Kućište je opremljeno posebnim otvorom za ubrizgavanje ulja za jednostavno rutinsko održavanje podmazivanja, osiguravajući dugoročnu pouzdanost zubaca zupčanika.

6. Tehničke specifikacije i parametri: Spojke serije GCL pokrivaju različite specifikacije od GCL1 do GCL14, udovoljavajući širokom rasponu zahtjeva industrijskog momenta:

1. Nazivni zakretni moment (T _n ): Širok raspon, od 800 N·m do 180 000 N·m.

2. Dopuštena brzina ([n]): Do 4000 o/min (ovisno o specifikacijama).

3. Promjer kotača kočnice (D ₀ ): Dostupne su različite standardne veličine kočionih kotača, s promjerima u rasponu od 160 mm do 800 mm.

4. Kompatibilnost rupa za osovinu: Podržava razne vrste rupa za osovinu kao što su Y, J1 i Z1, sa širokim rasponom kompatibilnih promjera osovine (minimalno 12 mm, maksimalno do 260 mm).

Vrijednost i polja aplikacije: Zbog svoje kombinacije prijenosa za teške uvjete rada i preciznih karakteristika kočenja, ovaj je proizvod idealan izbor za opremu u sljedećim područjima s iznimno visokim zahtjevima za sigurnost i izdržljivost:

1. Transportni sustavi: kao što su pogon i hitno kočenje velikih pokretnih traka.

2. Teški strojevi: uključujući drobilice, miješalice, mlinove itd.

3. Posebna industrijska oprema: naširoko se koristi u metalurgiji, rudarstvu, dizalicama, lukama i industriji strojeva za očuvanje vode.

Montaža i održavanje: Ova spojnica ima jednostavan dizajn, pojednostavljuje postupak instalacije i ima za cilj minimizirati zastoje opreme. Redoviti vizualni pregledi i nadopunjavanje masti mogu učinkovito produžiti radni vijek sustava i smanjiti ukupne operativne troškove.

Kontaktirajte nas

PDF preuzimanje

PREV: GCP bubanj spojka zupčanika s kočionim diskom (Q/YG 13012X-2018)
DALJE: Tip GAPK sa spojnicom zupčanika s diskom i bubnjem (Q/YG 12009X-2018)

Parametri proizvoda

Pošalji poruku

TEHNIČKI PARAMETRI

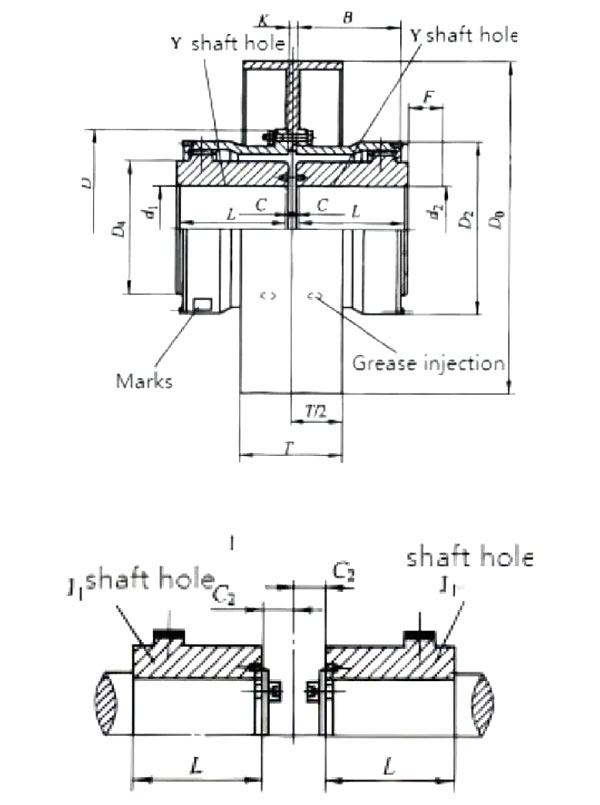

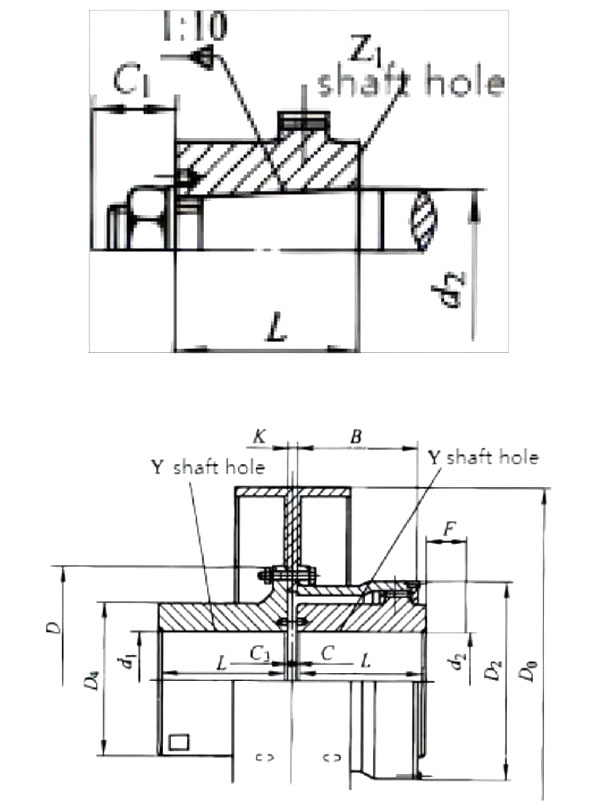

GCL-I bubanj zupčasta spojka s kočnim kotačem	GCL-Il bubanj zupčane spojke s kočnim kotačem

Osnovni parametri i glavne dimenzije bubanj zupčaste spojke tipa GCL s kočnim kotačem

Vrsta	Nominalni okretni moment Tn/KN.m	Dopušteno brzina [n]/r.min⁻¹	Otvor za osovinu promjer d ₁ ,d ₂ ,d _z	Otvor za osovinu duljina L		D₀	D	D₂	D₄	B	F	C	C₁	C₂	C₃	misa /kg	Trenutak od inercija /kg·m²	Mast /kg
				Y	J₁,Z₁
GCL1	800	4000	12,14	32	—	160 200 250	112	98	60	58	30	30	—	—	1	5.62	0.0078	0.11
			16,18,19	42	—							20	—	—
			20,22,24	52	—							10	—	—
			25,28	62	44							3	19	18
			30,32,35,38	82	60								23	12
			40,42	112	84								29	12
GCL2	1400	4000	22,24	52	—	200 250 315	150	118	77	68	30	20	—	—	2	9.65	0.022	0.12
			25,28	62	—							10	—	—
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29
GCL3	2800	4000	22,24	52	—	200 250 315	170	140	90	80	30	33	—	—	2	16.6	0.047	0.2
			25,28	62	—							23	—	—
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29
			60,63	142	107								36
GCL4	5000	3000	30,32,35,38	82	—	250 315 400	200	160	112	90	30	13	—	—	2	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
GCL5	8000	3000	30,32,35,38	82	—	315 400	225	180	128	100	30	23	—	—	2	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84							3	29	19
			60,63,65,70,71,75	142	107								36
			80,85,90	172	132								41
GCL6	11200	3000	32,35,38	82	—	315 400	245	200	145	112	30	35	—	—	2	51.3	0.293	0.65
			40,42,45,48,50,55,56	112	—							5	—	—
			60,63,65,70,71,75	142	107								38	20
			80,85,90,95	172	132								43
			100	212	167								48
GCL7	16000	2500	32,35,38	82	—	400 500	272	230	160	122	30	45	—	—	3	68	0.53	0.8
			40,42,45,48,50,55,56	112	—							15	—	—
			60,63,65,70,71,75	142	107							5	38	20
			80,85,90,95	172	132								43
			100,110	212	167								48
GCL8	22400	2500	55,56	112	—	400 500	290	245	176	136	30	29	—	—	3	79	0.71	0.95
			60,63,65,70,71,75	142	107							5	38	34
			80,85,90,95	172	132								43	20
			100,110,120,125	212	167								48
GCL9	28000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	3	106.5	1.05	1.3
			80,85,90,95	172	132								43	28
			100,110,120,125	212	167								48
			130.140	252	202								53
GCL10	45000	2000	75	142	—	400 500 630	355	300	225	165	30	28	—	—	3	159	1.74	1.6
			80,85,90,95	172	132							5	43	38
			100,110,120,125	212	167								48	28
			130.140,150	252	202								53
			160	302	242								63
GCL11	63000	1700	85,90,95	172	—	500 630 710	412	345	256	180	40	15	—	—	4	215	3.67	2
			100,110,120,125	212	167							8	51	32
			130.140,150	252	202								56
			160,170,180	302	242								66
GCL12	90000	1700	120,125	212	167	500 630 710	440	375	288	207	40	8	51	45	4	303	6.4	3.4
			130.140,150	252	202								56	32
			160,170,180	302	242								66
			190.200	352	282								76
GCL13	125000	1700	140,150	252	202	630 710	490	425	320	235	50	8	56	38	4	391	10.45	4.4
			160,170,180	302	242								66	32
			190.200,220	352	282								76
GCL14	180000	1500	160,170,180	302	242	710 800	545	462	362	265	50	10	68	32	4	523	17.48	6.6
			190.200,220	352	282								78
			240,250,260	410	330								—	10
