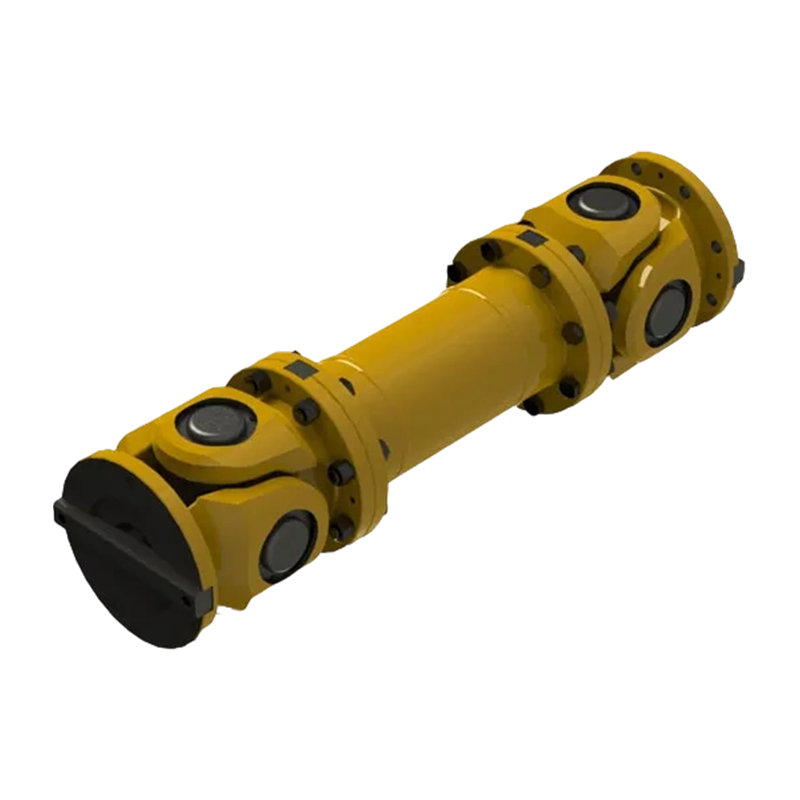

Univerzalna prirubnička spojka tipa SWC-WF bez dilatacijskog zavarivanja

Name: Univerzalna prirubnička spojka tipa SWC-WF bez dilatacijskog zavarivanja
Rating: 5 (99 reviews)

Zavareni univerzalni prirubnički spoj tipa SWC-WF pruža stabilno i učinkovito rješenje za prijenos snage za teške radne uvjete koji ne zahtijevaju čestu aksijalnu kompenzaciju kroz svoju aerodinamičnu strukturu prirubnice bez zavarivanja, posebno u preciznim industrijama kao što su proizvodnja papira, kemijska i opća proizvodnja. Spojka ima konstrukciju metalnog neelastičnog elementa visoke čvrstoće, a njezine ključne prednosti leže u izvrsnoj sposobnosti kutne kompenzacije (maksimalni kut osovine do 15 °) i iznimno visokoj učinkovitosti prijenosa zakretnog momenta. Nazivni zakretni moment može se podnijeti do 1000 kN · m, osiguravajući stabilnost veze i radnu trajnost sustava teških strojeva u teškim uvjetima. Za razliku od lagane najlonske spojke zupčanika ili spojke zupčanika s najlonskom čahurom, serija SWC-WF više se fokusira na strukturnu krutost i jednostavnu ugradnju pod velikim okretnim momentom. Međutim, pri izgradnji složenih automatiziranih proizvodnih linija, također se može fleksibilno integrirati s komponentama kao što su najlonska unutarnja spojka zupčanika i fleksibilna najlonska spojka zupčanika kako bi se zadovoljili dvostruki zahtjevi točnosti prijenosa snage i fleksibilne prilagodbe sustava, čime se značajno poboljšava ukupna učinkovitost cijelog sustava uz istovremeno smanjenje troškova održavanja.

Kontaktirajte nas

PDF preuzimanje

PREV: Nema prethodnog članka
DALJE: SWC-BH standardna ekspanziona zavarena univerzalna spojka

Parametri proizvoda

Pošalji poruku

TEHNIČKI PARAMETRI

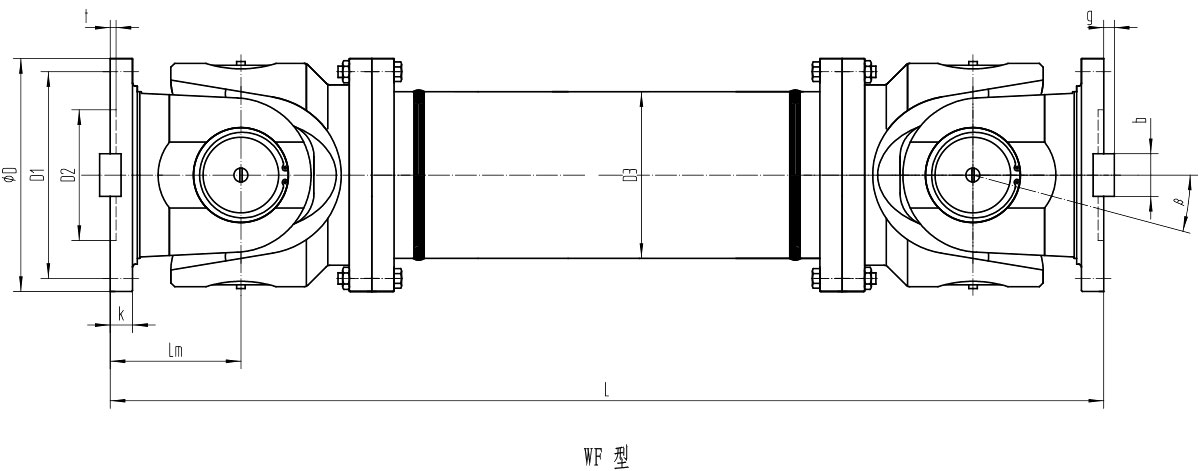

Osnovni parametri i glavne dimenzije univerzalne spojke velikih dimenzija tipa WF bez ekspanzijske prirubnice

Vrsta	Promjer rotacije D/mm	Nazivni zakretni moment Tn/kN·m	Moment zamora Tf/kN·m	Faktor vijeka trajanja ležaja L	Kut osi β/(°)	Mjera/mm										Moment inercije I/kg·m²		Masa m/kg
Vrsta	Promjer rotacije D/mm	Nazivni zakretni moment Tn/kN·m	Moment zamora Tf/kN·m	Faktor vijeka trajanja ležaja L	Kut osi β/(°)	L _min	D₁(js11)	D₂(H7)	D₃	L _m	n×φd	k	t	b(h9)	g	L _min	Povećanje 100 mm	L _min	Povećanje 100 mm
SWC180WF	180	22.4	11.2	0.245	≤15	560	155	105	114	110	8×φ17	17	5	24	7	0.248	0.007	58	2.8
SWC200WF	200	36	18	1.115	≤15	585	170	120	133	115	8×φ17	17	5	28	8	0.316	0.013	82	3.7
SWC225WF	225	56	28	7.812	≤15	610	196	135	152	120	8×φ17	20	5	32	9	0.636	0.023	93	4.9
SWC250WF	250	80	40	2,82×10¹	≤15	715	218	150	168	140	8×φ19	25	6	40	12.5	1.352	0.028	143	5.3
SWC285WF	285	120	58	8,28×10¹	≤15	810	245	170	194	160	8×φ21	27	7	40	15	2.664	0.051	220	6.3
SWC315WF	315	160	80	2,79×10²	≤15	915	280	185	219	180	10×φ23	32	8	40	15	4.469	0.08	300	8
SWC350WF	350	225	110	7,44×10²	≤15	980	310	210	245	194	10×φ23	35	8	50	16	7.189	0.146	387	11.5
SWC390WF	390	320	160	1,86×10³	≤15	1100	345	235	267	215	10×φ25	40	8	70	18	13.18	0.222	588	15
SWC440WF	440	500	250	8,25×10³	≤15	1290	390	255	325	260	16×φ28	42	10	80	20	23.25	0.474	880	21.7
SWC490WF	490	700	350	2,154×10⁴	≤15	1360	435	275	351	270	16×φ31	47	12	90	22.5	41.89	0.69	1263	27.3
SWC550WF	550	1000	500	6,335×10⁴	≤15	1510	492	320	426	305	16×φ31	50	12	100	22.5	68.48	1.357	1663	34
