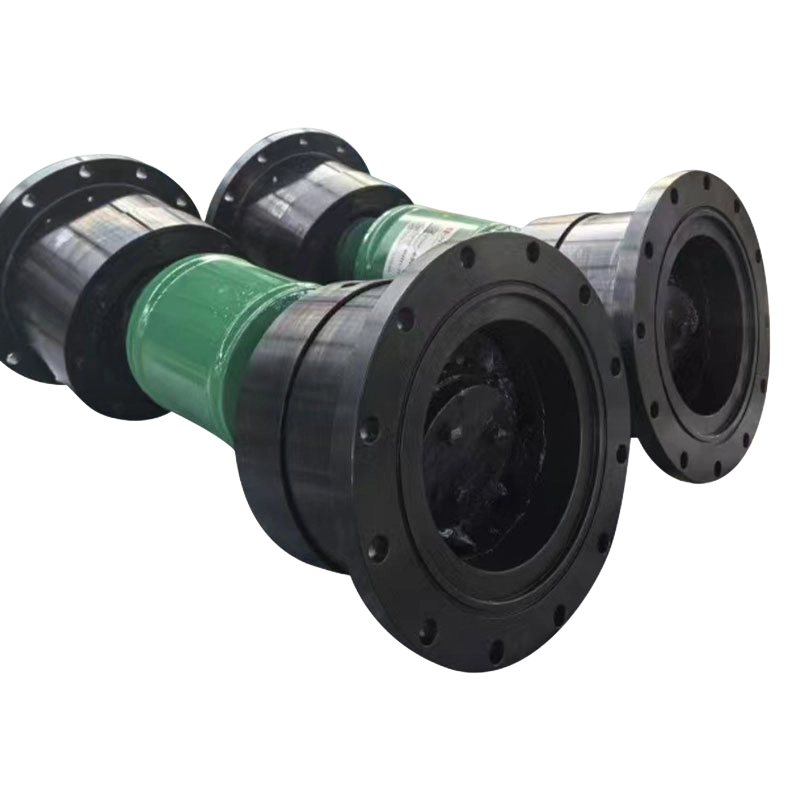

Univerzalna spojka s kuglastim kavezom tipa QWL

Name: Univerzalna spojka s kuglastim kavezom tipa QWL
Rating: 5 (99 reviews)

The Univerzalna spojka s kuglastim kavezom serije QWL je komponenta prijenosa snage koja kombinira visoku preciznost s karakteristikama prijenosa konstantne brzine. Njegova ključna prednost leži u njegovoj sposobnosti održavanja savršeno sinkrone rotacije konstantne brzine između pogonskog i pogonskog vratila, čak i kada postoji kutna neusklađenost ili mali pomak; ova izvedba značajno nadmašuje standardne univerzalne spojke s poprečnim vratilom. Zakretni moment prenosi se čistim kotrljanjem preciznih čeličnih kuglica između prozora kaveza i žlijebova.

Serija nudi nominalni okretni moment u rasponu od 180 N·m do 10.000 N·m i promjere zakretanja između 85 mm i 275 mm, dok podržava maksimalne kutne neusklađenosti od 14° do 18°. Zahvaljujući simetričnom dizajnu trkaće staze i stabilnoj mehaničkoj strukturi, QWL spojnica nudi robusnu otpornost na udarce dok učinkovito eliminira fluktuacije brzine i vibracije tijekom prijenosa. Naširoko se koristi u aplikacijama koje zahtijevaju iznimnu preciznost prijenosa—kao što su valjkasti stolovi metalurških valjaonica, vretena CNC alatnih strojeva, precizne transportne linije i zakretni mehanizmi građevinskih strojeva—služi kao idealno rješenje za povezivanje za postizanje visokoprecizne kontrole gibanja u uvjetima rada s velikim opterećenjem.

Kontaktirajte nas

PDF preuzimanje

PREV: Neekspanzivna zavarena univerzalna spojka tipa SWC-WH
DALJE: SWC-WD neteleskopska kratka univerzalna spojka

Parametri proizvoda

Pošalji poruku

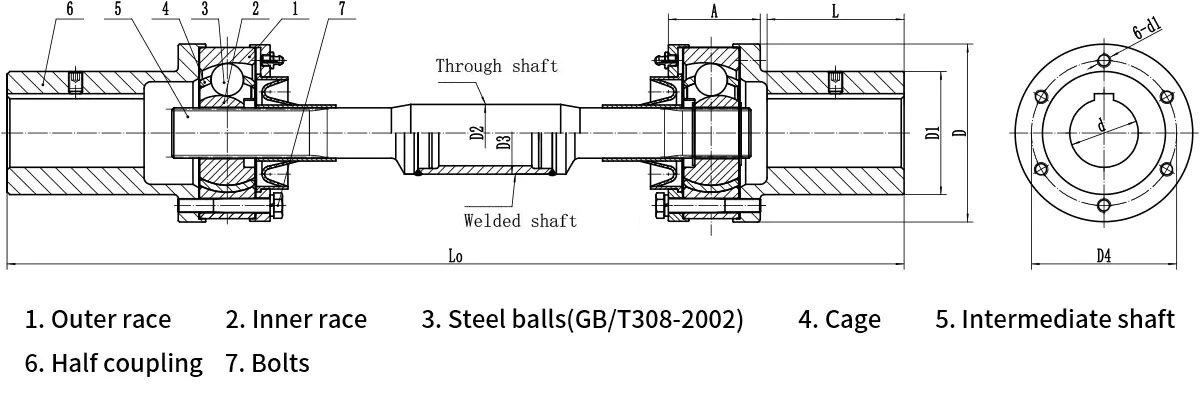

TEHNIČKI PARAMETRI

Vrsta	Nominalni okretni moment Tn/N・m	Dopušteni maksimum nagib osovine kut βmax（°）		Otvor za osovinu promjer d （H7）	vratilo rupa duljina L		D	L0 min		Ukupna dužina proširenje/ kontrakcija iznos ΔL0	A	D1	D2	D3	D4	vijak Promjer d1	Trenutak od tromost I/kg·m2				misa m/kg
																	L0 min		po 100 prirast od L₀		L0 min		po 100 prirast od L₀
		Stacionarni stanje	Operativni stanje		Y	J		Kroz vratilo	Zavareni vratilo								Kroz vratilo	Zavareni vratilo	Kroz vratilo	Zavareni vratilo	Kroz vratilo	Zavareni vratilo	Kroz vratilo	Zavareni vratilo
QWL1	180	16	14	25	62	44	85	284	392	24	48	55	20	50	66	M8	0.0019	0.00216	0.0001	0.00029	3.94	4.68	0.25	0.55
				28
				30	82	60
				32
				35
QWL2	355	16	14	32	82	60	100	394	478	32	56	66	30	50	80	M8	0.00511	0.00535	0.0006	0.00029	7.21	7.92	0.56	0.55
				35
				38	112	84
				40
				45
QWL3	800	18	16	45	112	84	130	443	561	40	68	90	31.5	60	106	M10	0.01899	0.01964	0.00008	0.00052	14.69	19.02	0.61	0.68
				48
				50
				55
				56
				60	142	107
				63
				65
				70
QWL4	1400	18	16	55	112	84	150	537	643	48	80	105	44.5	76	124	M12	0.04438	0.04638	0.00029	0.00111	25.06	27.42	1.19	0.88
				56
				60	142	107
				63
				65
				70
				71
				75
QWL5	2240	18	16	63	142	107	175	574	714	54	92	120	50	89	140	M16	0.11238	0.11663	0.00048	0.00183	36.32	40.17	1.54	1.04
				65
				70
				71
				75
				80	172	132
				85
				90
QWL6	3150	18	16	71	142	107	200	675	805	54	103	140	57.5	102	159	M12	0.21635	0.2236	0.00084	0.00328	55.11	59.95	2.04	1.04
				75
				80	172	132
				85
				90
				95
				100	212	167
				110
QWL7	4500	18	16	80	172	132	220	701	840	54	110	160	63	102	180	M12	0.348	0.3555	0.00122	0.00328	72.34	77.54	2.45	1.42
				85
				90
				95
				100	212	167
				110
				120
QWL8	6300	20	18	90	172	132	245	710	910	60	124	180	76	14	197	M16	0.584	0.618	0.00257	0.01138	96.92	109.97	3.56	2.6
				95
				100	212	167
				110
				120
				125
				130	252	202
				140
QWL9	10000	20	18	100	212	167	275	842	1065	70	173	205	81	140	226	M16	1.26225	1.298	0.00331	0.01138	148.36	162.84	4.04	2.6
				110
				120
				125
				130	252	202
				140
				150
				160	302	242

Napomena:

1. Nazivni moment pri brzini vrtnje n = 100 o/min. Izračunata vrijednost kada je kut nagiba osovine 0°.

2. Kratkotrajni moment preopterećenja koji se stvara tijekom pokretanja i kočenja (Tmax) je 3 puta veći od normalnog momenta (Tn), a trajanje ne smije premašiti 15 sekundi.
