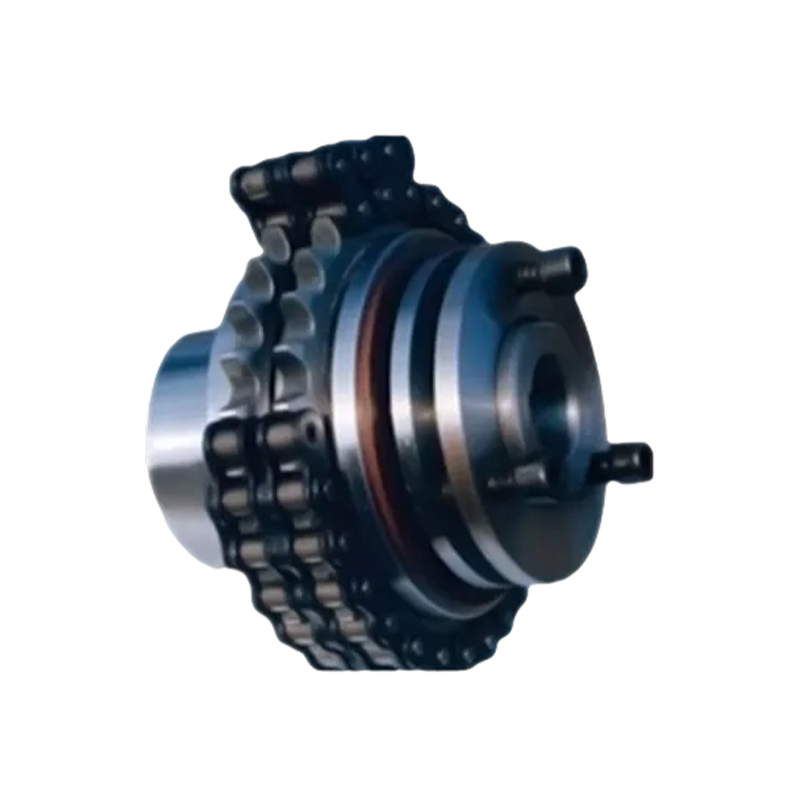

Sigurnosna tarna spojka tipa MAC (Q/YA41001X-2018)

Name: Sigurnosna tarna spojka tipa MAC (Q/YA41001X-2018)
Rating: 5 (99 reviews)

MAC tarna sigurnosna spojka (u skladu sa standardom Q/YA41001X-2018) je industrijska osnovna komponenta koja integrira učinkovit prijenos energije i preciznu zaštitu od preopterećenja. Kao napredno rješenje prijenosa koje je razvila profesionalna tvornica sigurnosnih spojnica, njegova temeljna tehnologija leži u zaštitnom mehanizmu "trenutačnog klizanja tarnog para": kada opterećenje sustava prijeđe unaprijed postavljeni prag okretnog momenta, tarni par će odmah glatko kliziti bez ikakvog udarca ili loma, učinkovito izolirajući stres od preopterećenja i osiguravajući apsolutnu sigurnost motora, prijenosnih vratila i skupe terminalne opreme. Osim toga, proizvod ima izuzetno visoku fleksibilnost podešavanja zakretnog momenta, a korisnici mogu točno postaviti vrijednost zaštite podešavanjem opružne matice ili hidrauličkog tlaka. Ova visoko upravljiva zaštitna logika omogućuje mu da pokaže izvrsnu pouzdanost u složenim radnim uvjetima.

Što se tiče pokazatelja performansi i učinkovitosti održavanja, nazivni okretni moment ove serije pokriva širok raspon od 6,3 N · m do 9500 N · m, a učinkovitost prijenosa obično se održava iznad 95%, što u potpunosti pokazuje tehničku stručnost visokokvalitetnih proizvoda proizvođača sigurnosnih spojnica. Ova spojnica koristi tarne materijale otporne na habanje i visoke temperature (kao što je metalurgija praha na bazi bakra), koji mogu brzo vratiti normalan prijenos čak i nakon čestog proklizavanja bez potrebe za zamjenom dijelova, uvelike smanjujući troškove rada i održavanja poduzeća. Sa svojom izvrsnom sposobnošću kompenzacije pomaka i karakteristikama apsorpcije udara i smanjenja buke, ovaj je proizvod postao nezamjenjiva sigurnosna zaštitna barijera u područjima teške industrije kao što su metalurgija, rudarstvo, lučki strojevi i transportna oprema kroz široku ponudu dobavljača sigurnosnih spojnica.

Kontaktirajte nas

PDF preuzimanje

PREV: Nema prethodnog članka
DALJE: Nema sljedećeg članka

Parametri proizvoda

Pošalji poruku

TEHNIČKI PARAMETRI

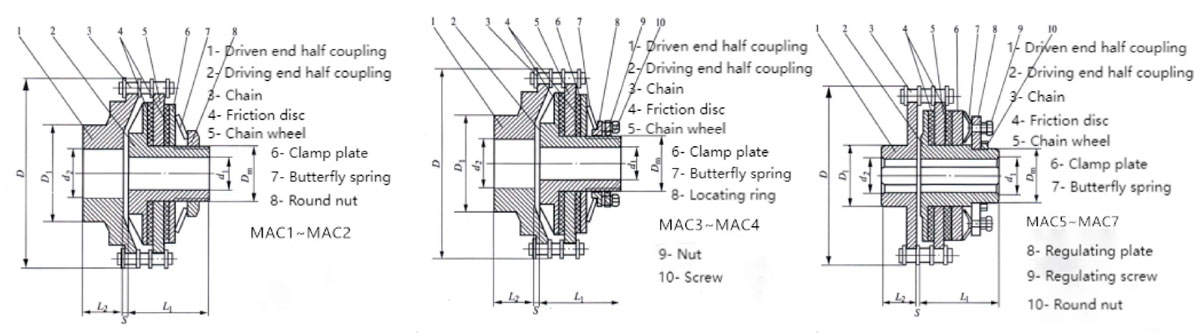

Osnovni parametri i glavne dimenzije tarne sigurnosne spojke MAC

Vrsta	Nazivni zakretni moment N·m		Dopuštena brzina [n]/r.min⁻¹	Vozni kraj		Vozni kraj		D	D _m	D₁	S	Masa / kg	Inercija /kg·m²
				Promjer otvora osovine	Duljina Y	Promjer otvora osovine	Duljina Y
	min	max		d₁	L₁	d₂	L₂
MAC1Q	6.3	28	1000	10,11,12,14,16,18,19	52	14	27	101	M33×1,5	60	3.7	3.0	0.003
						16,18,19	30
						20,22,24	38
						25,28	44
MAC1Z	14	56		16,18,19,20,22,24	52	18,19	30
						20,22,24	38
						25,28	44
						30,32,35,38	60
MAC2Q	20	80	800	16,18,19,20,22,24,25	62	18,19	30	137	M42×1,5	80	4.2	8.0	0.014
						20,22,24	38
						25,28	44
						30,32,35,38	60
MAC2Z	40	140		19,20,22,24,25,28	62	20,22,24	38
						30,32,35,38	44
						40,42,45	60
MAC3Q	63	224	500	20,22,24,25,28	75	20,22,24	38	188	M65×2	110	3.7	18.9	0.061
						25,28	44
				30,32,35	82	30,32,35,38	60
						40,42,45,48	84
MAC3Z	90	400		25,28	75	30,32,35,38	60
				30,32,35,38	82	40,42,45,48	84
				40,42,45	112	50,55,56	84
						60,63,65	10
MAC4Q	125	560	400	30,32,35,38	100	30,32,35,38	60	250	M90x2	150	5.2	46.5	0.658
				40,42,45,48,50	112	40,42,45,48,50,55,56	84
						60,63,65,70	10
MAC4Z	224	1120		35,38	100	40,42,45,48,50,55,56	84
				40,42,45,48,50,55	112	60,63,65,70,71,75	10
				60,63	142	80,85,90	13
MAC5Q	400	1400	300	38,40,42,45,48,50	120	40,42,45,48,50,55,56	84	354	M100x2	130	5.8	76.5	0.921
				60,63,65	142	60,63,65,70,71,75	10
MAC5Z	630	2000		42,45,48,50,55 56	120	45.48.50.55.56	84
				60,63,65,70,71	142	60,63,65,70,71,75	10
						80,85	13
MAC6Q	900	2800	200	45,48,50,55,56,60, 63,65,70,71,75	150	45,48,50,55,56	84	470	M150x2	145	5.4	155	3.726
						60,63,65,70,71,75	10
						80,85	13
MAC6Z	2000	4000		65,70,71,75	150	65,70,71,75	10
				80,85,90,95	172	80,85,90,95	13
				100	212	100	16
MAC7Q	2500	5000	140	70,71,75,80,85,90,95	190	80,85,90,95	13	631	M190x3	250	10	335	8.249
						100,110,120,125	16
				100,110	212	130.140	20
MAC7Z	4700	9500		95	190	110,120,125	16
				100,110,120,125	212	130.140,150	20
				130	252	160 170	24
