SWC-BF standardna univerzalna spojka tipa ekspanzijske prirubnice

Name: SWC-BF standardna univerzalna spojka tipa ekspanzijske prirubnice
Rating: 5 (99 reviews)

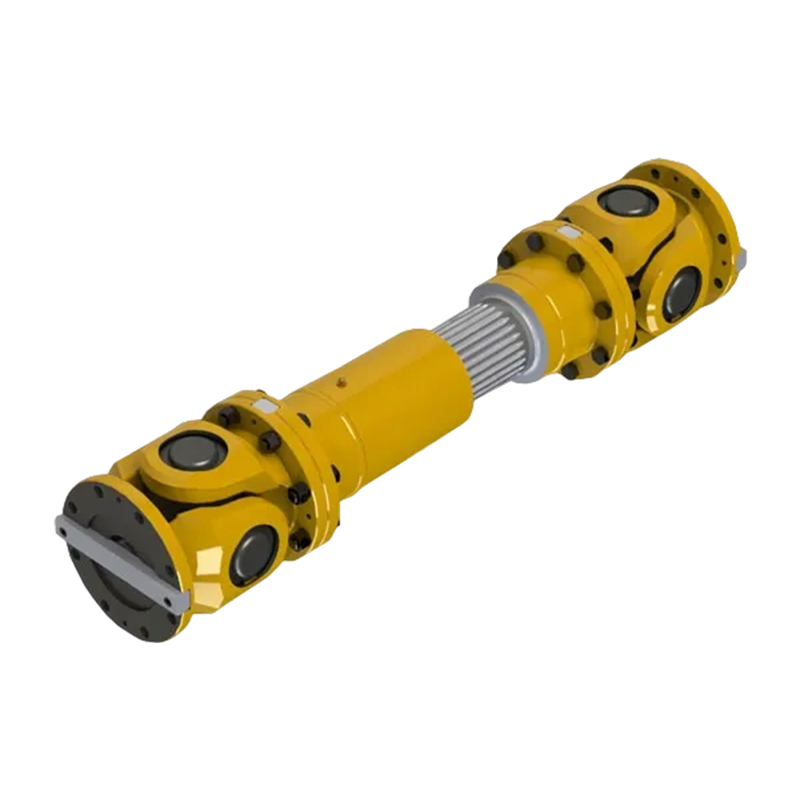

SWC-BF standardni univerzalni spoj s teleskopskom prirubnicom je napredno inženjersko rješenje dizajnirano da zadovolji zahtjeve učinkovitog prijenosa okretnog momenta i kompenzacije za odstupanje kuta. Njegov jedinstveni dizajn prirubnice i teleskopska struktura čine ga izvrsnim u apsorbiranju aksijalnog pomaka i kutne neusklađenosti, učinkovito smanjujući stres na spojnoj opremi i produžujući cjelokupni vijek trajanja sustava. Ova spojnica ima čvrstu strukturu prirubnice i ima iznimno visoku nosivost zakretnog momenta (kao što je nazivni zakretni moment modela SWC550BF može doseći do 1000 kN · m), koji se može prilagoditi teškim industrijskim okruženjima kao što su metalurgija, petrokemija, pomorsko inženjerstvo i teški strojevi. Dok pružaju takva rješenja prijenosa za teške uvjete rada, relevantna područja često integriraju komponente kao što su najlonska spojka zupčanika, najlonska spojka zupčanika s čahurom, najlonska unutarnja spojka zupčanika i fleksibilna najlonska spojka zupčanika kako bi se zadovoljile potrebe fleksibilnog prijenosa u različitim radnim uvjetima, osiguravajući precizan i pouzdan prijenos snage. Proizvod strogo slijedi industrijske standarde u proizvodnji, osiguravajući visoku dosljednost i kompatibilnost. Njegova jednostavna instalacija i niski zahtjevi za održavanjem značajno smanjuju operativne troškove i vrijeme zastoja poduzeća.

Kontaktirajte nas

PDF preuzimanje

PREV: SWC-BH standardna ekspanziona zavarena univerzalna spojka
DALJE: SWC-BF univerzalna spojka velike standardne ekspanzijske prirubnice

Parametri proizvoda

Pošalji poruku

TEHNIČKI PARAMETRI

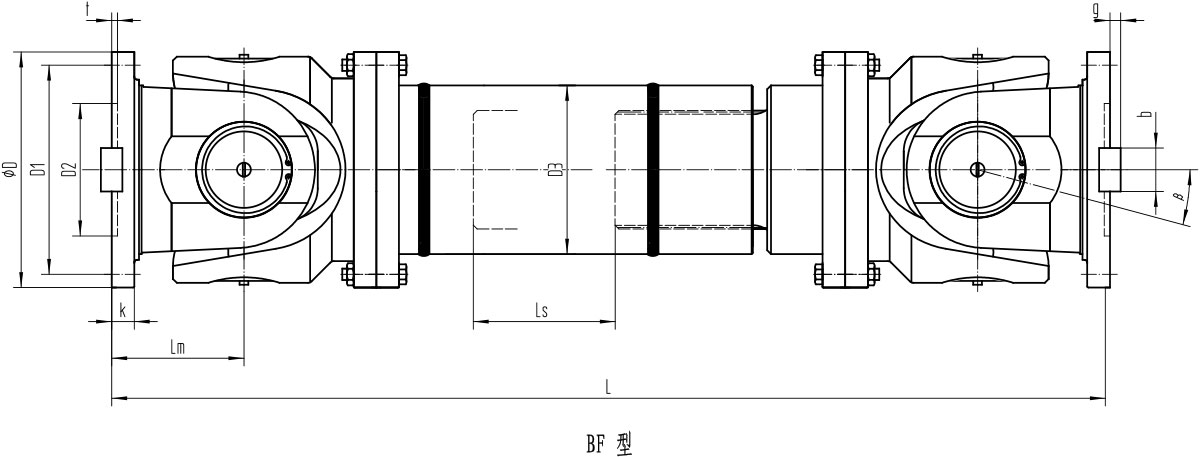

Osnovni parametri i glavne dimenzije standardne ekspanzijske prirubnice univerzalne spojke BF

Vrsta	rotacija Promjer D/mm	Nazivni zakretni moment Tn/kN·m	Umor okretni moment Tf/kN·m	Životni vijek ležaja faktor L	Osovina Kut β/(°)	Ekspanzija ugovoreno količina Ls/mm	Mjera/mm										Moment inercije I/kg·m²		misa m/kg
Vrsta	rotacija Promjer D/mm	Nazivni zakretni moment Tn/kN·m	Umor okretni moment Tf/kN·m	Životni vijek ležaja faktor L	Osovina Kut β/(°)	Ekspanzija ugovoreno količina Ls/mm	L _min	D₁ (jS11)	D₂ (H7)	D₃	Lm	n×φd	k	t	b (h9)	g	L _min	Povećanje 100 mm	L _min	Povećanje 100 mm
SWC180BF	180	22.4	11.2	0.245	≤15	100	840	155	105	114	110	8×φ17	17	5	24	7	0.267	0.007	80	2.8
SWC200BF	200	36	18	1.115	≤15	110	860	170	120	133	115	8×φ17	17	5	28	8	0.505	0.013	109	3.7
SWC225BF	225	56	28	7.812	≤15	140	920	196	135	152	120	8×φ17	20	5	32	9	0.788	0.023	138	4.9
SWC250BF	250	80	40	2,82×10¹	≤15	140	1035	218	150	168	140	8×φ19	25	6	40	12.5	1.445	0.028	196	5.3
SWC285BF	285	120	58	8,28×10¹	≤15	140	1190	245	170	194	160	8×φ21	27	7	40	15	2.873	0.051	295	6.3
SWC315BF	315	160	80	2,79×10²	≤15	140	1315	280	185	219	180	10×φ23	32	8	40	15	5.094	0.08	428	8
SWC350BF	350	225	110	7,44×10²	≤15	150	1440	310	210	245	194	10×φ23	35	8	50	16	7.476	0.146	582	11.5
SWC390BF	390	320	160	1,86×10³	≤15	170	1590	345	235	267	215	10×φ25	40	8	70	18	16.62	0.222	817	15
SWC440BF	440	500	250	8,25×10³	≤15	190	1875	390	255	325	260	16×φ28	42	10	80	20	28.24	0.474	1290	21.7
SWC490BF	490	700	350	2,154×10⁴	≤15	190	1985	435	275	351	270	16×φ31	47	12	90	22.5	48.43	0.69	1721	27.3
SWC550BF	550	1000	500	6,335×10⁴	≤15	240	2300	492	320	426	305	16×φ31	50	12	100	22.5	86.98	1.357	2567	34
