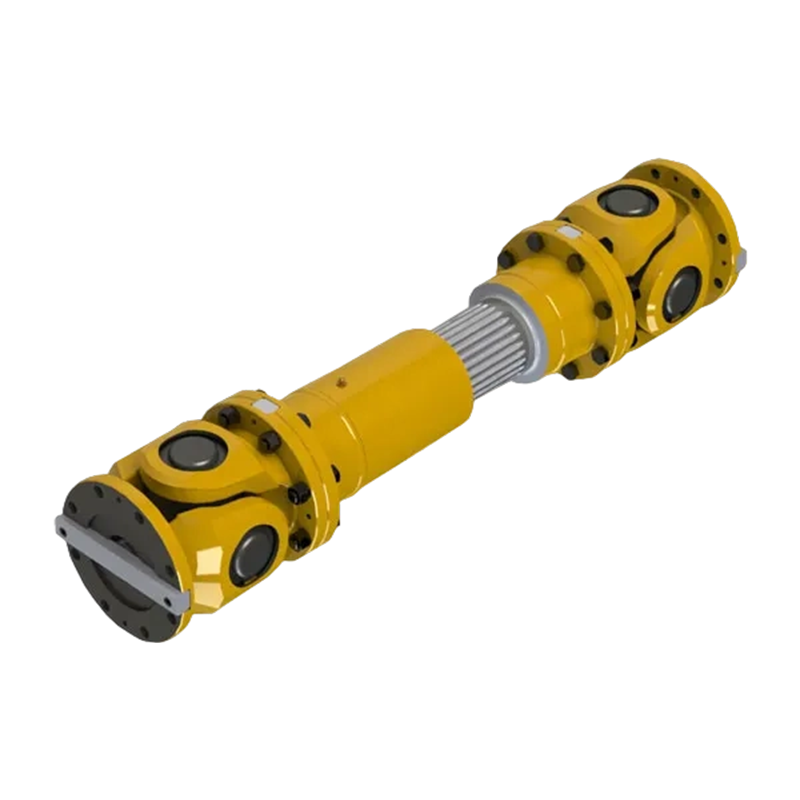

SWC-BF univerzalna spojka velike standardne ekspanzijske prirubnice

Name: SWC-BF univerzalna spojka velike standardne ekspanzijske prirubnice
Rating: 5 (99 reviews)

SWC-BF Standardna teleskopska prirubnička univerzalna spojka velike veličine je ključna komponenta teških strojeva koja integrira ultra-visoki prijenos okretnog momenta i fleksibilnu kompenzaciju pomaka. Njegov jedinstveni standardni teleskopski dizajn prirubnice daje opremi izvrsnu sposobnost aksijalne ekspanzije i kontrakcije, učinkovito apsorbirajući aksijalne pomake uzrokovane toplinskim širenjem, hladnim skupljanjem ili deformacijom okvira tijekom rada sustava, osiguravajući kontinuiranu stabilnost prijenosa snage u složenim dinamičkim uvjetima.

Ova serija proizvoda pokazuje robusne specifikacije, s promjerom tokarenja u rasponu od 620 mm do 1320 mm, nominalnim momentom koji doseže impresivnih 16000 kN·m i maksimalnim momentom zamora od 9600 kN·m, što ga čini sposobnim nositi se s izazovima visokog opterećenja u zahtjevnim poljima kao što su taljenje čelika, drobljenje u rudnicima, proizvodnja energije i brodogradnja. S preciznom konfiguracijom univerzalnog zgloba, ova spojnica može postići točnu kompenzaciju kutnog pomaka unutar raspona kuta odstupanja osi od 5° do 15°, značajno smanjujući mehaničko naprezanje i trošenje povezane opreme.

Kroz izdržljivi strukturni dizajn koji se strogo pridržava industrijskih standarda, ne samo da osigurava visoku učinkovitost pretvorbe energije, već i značajno smanjuje troškove održavanja tijekom dugotrajnog rada. To je idealno tehničko rješenje za postizanje visokopouzdanih veza u velikim industrijskim sustavima.

Kontaktirajte nas

PDF preuzimanje

PREV: SWC-BF standardna univerzalna spojka tipa ekspanzijske prirubnice
DALJE: SWC-DH tip kratke ekspanzije univerzalne spojke za zavarivanje

Parametri proizvoda

Pošalji poruku

TEHNIČKI PARAMETRI

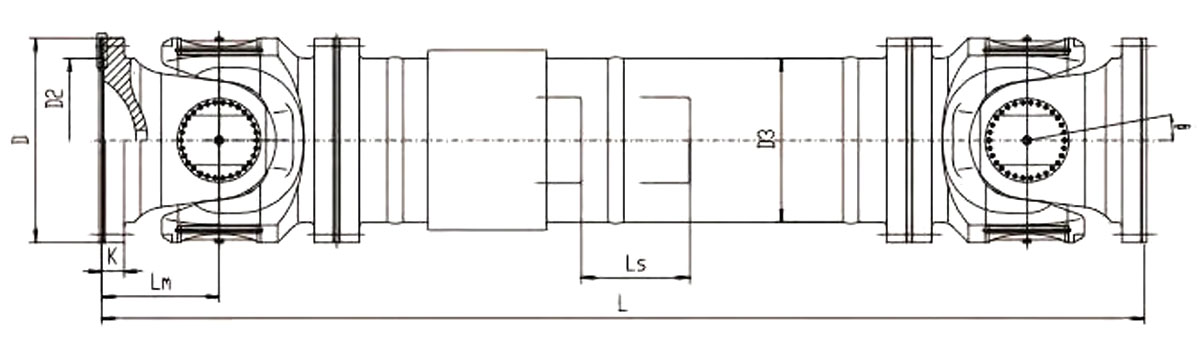

Osnovni parametri i glavne dimenzije standardne ekspanzijske prirubnice tipa BF univerzalne spojke

Vrsta	rotacija Promjer D/mm	Nazivni zakretni moment Tn/kN·m	Moment zamora Tf/kN·m	Faktor vijeka trajanja ležaja K	Kut osi β/(°)	Ekspanzija kontrakcija količina Ls/mm	Dimenzija /mm
							Lmin			D₁ (jS11)	D₂ (H7)	D₃	L _m			n×φd	k
							β=5°	β=10°	β=15°				β=5°	β=10°	β=15°
SWC620BF	620	1600	960	0,21×10 ⁶	5°	250	3100	3180	3220	575	500	480	325	345	355	20×φ26	70
		1400	840	0,16×10 ⁶	10°
		1220	730	0,13×10 ⁶	15°
SWC680BF	680	2180	1310	0,51×10 ⁶	5°	250	3250	3350	3390	635	550	530	350	375	385	24×φ26	70
		1900	1140	0,41×10 ⁶	10°
		1640	980	0,32×10 ⁶	15°
SWC740BF	740	2800	1680	1,18×10 ⁶	5°	250	3460	3580	3620	685	600	590	385	415	425	24×φ33	80
		2450	1470	0,98×10 ⁶	10°
		2100	1260	0,75×10 ⁶	15°
SWC780BF	780	3200	1920	1,73×10 ⁶	5°	250	3720	3860	3920	725	640	630	405	440	455	24×φ33	90
		2860	1720	1,48×10 ⁶	10°
		2500	1500	1,06×10 ⁶	15°
SWC840BF	840	3600	2160	3,63×10 ⁶	5°	250	3960	4040	4100	775	680	660	460	480	495	24×φ39	100
		3580	2150	3,11×10 ⁶	10°
		3100	1860	2,23×10 ⁶	15°
SWC920BF	920	5300	3200	9,02×10 ⁶	5°	300	4520	4620	4680	855	730	750	500	525	540	24×φ39	110
		4700	2820	8,12×10 ⁶	10°
		4050	2430	5,62×10 ⁶	15°
SWC1000BF	1000	6900	4140	18,2×10 ⁶	5°	300	5020	5100	5180	920	800	790	555	575	595	20×φ45	125
		6000	3600	15,3×10 ⁶	10°
		5200	3120	12,2×10 ⁶	15°
SWC1100BF	1100	9200	5520	46,0×10 ⁶	5°	300	5640	5720	5820	1020	880	860	610	630	655	20×φ45	135
		8000	4800	36,1×10 ⁶	10°
		6900	4140	30,3×10 ⁶	15°
SWC1200BF	1200	12000	7200	110×10 ⁶	5°	300	6380	6440	6550	1110	960	940	670	685	715	20×φ52	150
		10400	6240	94×10 ⁶	10°
		9000	5400	74×10 ⁶	15°
SWC1280BF	1280	14600	8760	212×10⁶	5°	350	7200	7280	7360	1190	1020	1000	725	745	765	20×φ52	160
		12700	7600	165×10 ⁶	10°
		11000	6600	138×10 ⁶	15°
SWC1320BF	1320	16000	9600	288×10 ⁶	5°	350	8000	8080	8150	1230	1040	1020	750	770	790	24×φ52	170
		13900	8340	224×10 ⁶	10°
		12000	7200	187×10 ⁶	15°
