SWC-BH standardna ekspanziona zavarena univerzalna spojka

Name: SWC-BH standardna ekspanziona zavarena univerzalna spojka
Rating: 5 (99 reviews)

SWC-BH standardni teleskopski zavareni univerzalni zglob je učinkovito i svestrano rješenje za prijenos snage dizajnirano posebno za prijenos velikog momenta između osovina s kutnim odstupanjima. Njegova srž leži u jedinstvenoj teleskopskoj strukturi, koja mu omogućuje fleksibilnu kompenzaciju aksijalnog pomaka i prilagodbu značajnom kutnom odstupanju, učinkovito smanjujući opterećenje naprezanja na povezanoj opremi i povećavajući pouzdanost cijelog prijenosnog sustava. Ova serija proizvoda proizvedena je tehnologijom preciznog zavarivanja, s iznimno visokom strukturnom čvrstoćom i izdržljivošću. Njegov nazivni kapacitet nosivosti zakretnog momenta može doseći do 1000 kN · m, što može odgovoriti na razne teške industrijske izazove. Prilikom konstruiranja složenih lanaca za prijenos snage, ova zavarena struktura za teške uvjete rada često se uparuje s komponentama kao što su najlonska spojka zupčanika ili najlonska spojka zupčanika s rukavcem kako bi se osigurala precizna i stabilna izlazna snaga u različitim radnim uvjetima.

Standardni teleskopski zavareni univerzalni spoj SWC-BH strogo slijedi industrijske standarde u proizvodnji i ima izvrsnu kompatibilnost i dosljednost. Naširoko se koristi u ključnim industrijskim područjima kao što su metalurgija, rudarstvo, energetika i rukovanje materijalima. Njegove karakteristike koje se lako instaliraju i održavaju mogu značajno smanjiti operativne troškove poduzeća i skratiti vrijeme zastoja opreme, pružajući jamstva za kontinuirani rad teških strojeva.

Kontaktirajte nas

PDF preuzimanje

PREV: Univerzalna prirubnička spojka tipa SWC-WF bez dilatacijskog zavarivanja
DALJE: SWC-BF standardna univerzalna spojka tipa ekspanzijske prirubnice

Parametri proizvoda

Pošalji poruku

TEHNIČKI PARAMETRI

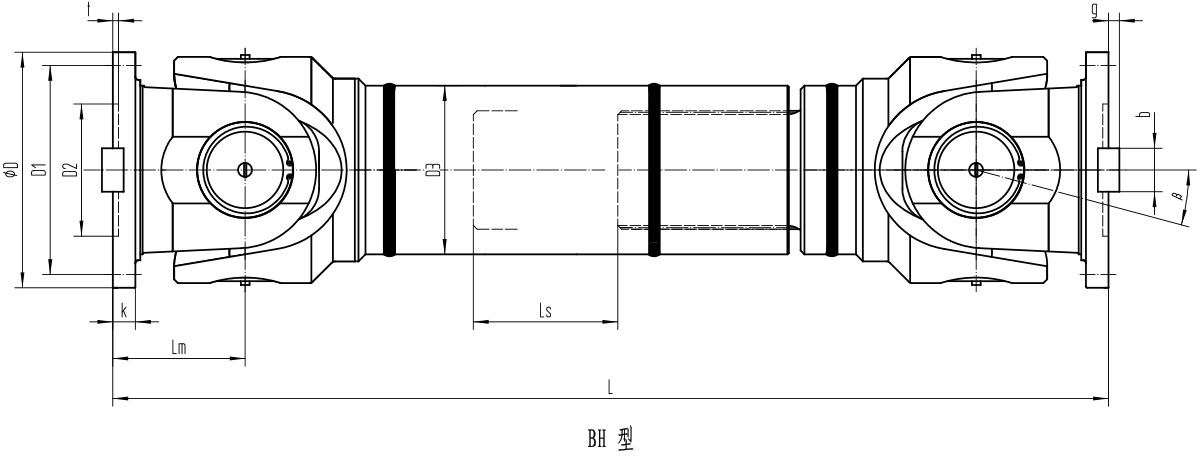

Osnovni parametri i glavne dimenzije BH standardne dilatacijske zavarene univerzalne spojke

Vrsta	rotacija Promjer D/mm	Nazivni zakretni moment Tn/kN·m	Moment zamora Tf/kN·m	Životni vijek ležaja faktor L	Kut osi β/(°)	Ekspanzija ugovoreno količina Ls/mm	Mjera/mm										Moment inercije I/kg·m²		misa m/kg
Vrsta	rotacija Promjer D/mm	Nazivni zakretni moment Tn/kN·m	Moment zamora Tf/kN·m	Životni vijek ležaja faktor L	Kut osi β/(°)	Ekspanzija ugovoreno količina Ls/mm	L _min	D₁ (jS11)	D₂ (H7)	D₃	L _m	n×φd	k	t	b (h9)	g	L _min	Povećanje 100 mm	L _min	Povećanje 100 mm
SWC100BH	100	2.5	1.25	5,795×10 ^-4	≤25	55	405	84	57	60	55	6×φ9	7	2.5	-	-	0.004	0.0002	6.1	0.35
SWC120BH	120	5	2.5	4,641×10 ^-3	≤25	80	485	102	75	70	65	8×φ11	8	2.5	-	-	0.011	0.0004	10.8	0.55
SWC150BH	150	10	5	0,51×10 ^-1	≤25	80	590	130	90	89	80	8×φ13	10	3	-	-	0.042	0.0016	24.5	0.85
SWC180BH	180	22.4	11.2	0.245	≤15	100	840	155	105	114	110	8×φ17	17	5	24	7	0.175	0.007	70	2.8
SWC200BH	200	36	18	1.115	≤15	110	860	170	120	133	115	8×φ17	17	5	28	8	0.314	0.013	98	3.7
SWC225BH	225	56	28	7.812	≤15	140	920	196	135	152	120	8×φ17	20	5	32	9	0.538	0.023	122	4.9
SWC250BH	250	80	40	2,82×10 ¹	≤15	140	1035	218	150	168	140	8×φ19	25	6	40	12.5	0.966	0.028	172	5.3
SWC285BH	285	120	58	8,28×10 ¹	≤15	140	1190	245	170	194	160	8×φ21	27	7	40	15	2.011	0.05	263	6.3
SWC315BH	315	160	80	2,79×10 ²	≤15	140	1315	280	185	219	180	10×φ23	32	8	40	15	3.605	0.08	382	8
SWC350BH	350	225	110	7,44×10 ²	≤15	150	1440	310	210	245	194	10×φ23	35	8	50	16	5.316	0.146	532	11.5
SWC390BH	390	320	160	1,86×10 ³	≤15	170	1590	345	235	267	215	10×φ25	40	8	70	18	12.16	0.222	738	15
SWC440BH	440	500	250	8,25×10 ³	≤15	190	1875	390	255	325	260	16×φ28	42	10	80	20	21.42	0.474	1190	21.7
SWC490BH	490	700	350	2,154×10 ⁴	≤15	190	1985	435	275	351	270	16×φ31	47	12	90	22.5	34.10	0.69	1542	27.3
SWC550BH	550	1000	500	6,335×10 ⁴	≤15	240	2300	492	320	426	305	16×φ31	50	12	100	22.5	68.92	1.357	2380	34
