T50 zmijolika opružna spojka sa spojnom osovinom

Spojnica zmijske opruge je drugi naziv za spojnicu rešetke.

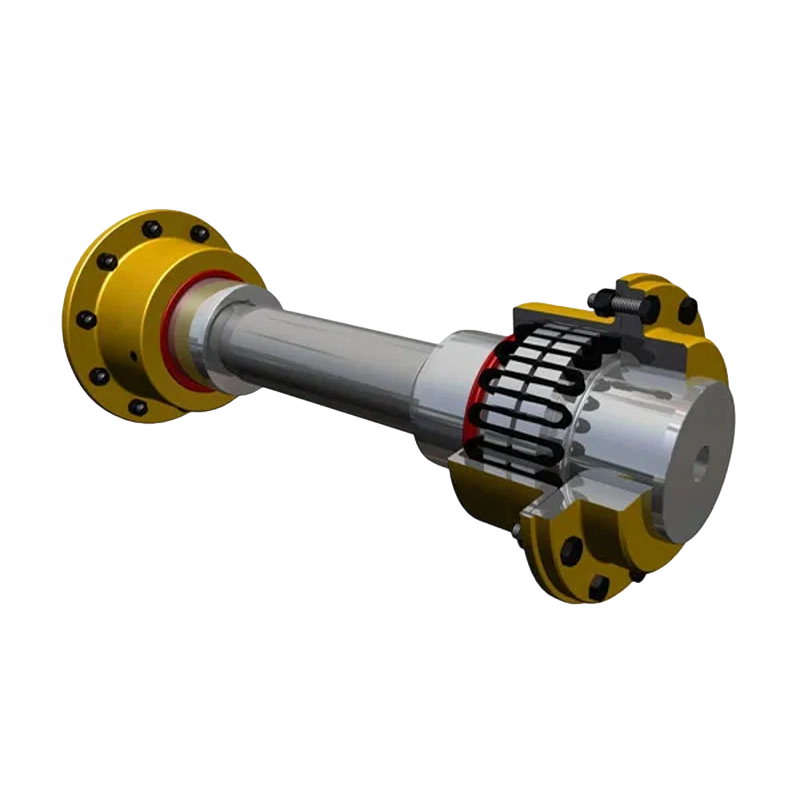

Zmijasta opružna spojka sa spojnom osovinom mehanički je uređaj koji se koristi u aplikacijama za prijenos snage za spajanje dviju osovina, omogućujući im prijenos zakretnog momenta uz prilagođavanje neusklađenosti, vibracija i drugih nepravilnosti u kretanju. Ova vrsta spojke poznata je po svojoj fleksibilnosti, izdržljivosti i sposobnosti rada u različitim uvjetima, što je čini idealnom za niz industrijskih primjena.

Dizajn i struktura

• Zmijsko proljeće: Središnja značajka ove spojke je zmijolika opruga, koja je spiralna zavojnica ili niz zavojnica koji se mogu savijati u više smjerova. Ova opruga omogućuje spojnici prilagođavanje kutnog, paralelnog i aksijalnog odstupanja između povezanih osovina.
• Spojna osovina: Spojka se povezuje s osovinama pogonskih i gonjenih strojeva preko prirubnica ili glavčina koje učvršćuju krajeve zmijolike opruge. Spojna osovina prenosi rotacijsko gibanje i moment s jedne osovine na drugu.
• Materijali: Obično je zmijasta opruga izrađena od materijala visoke čvrstoće otpornih na zamor kao što su čelik ili specijalizirane legure. Glavine ili prirubnice obično su izrađene od čelika, nehrđajućeg čelika ili drugih robusnih metala kako bi se osigurala trajnost i pouzdanost.

Funkcionalnost i prednosti

• Fleksibilnost: Inherentna fleksibilnost zmijolike opruge omogućuje joj da apsorbira udarce, vibracije i manja odstupanja koja se javljaju tijekom rada, štiteći i spojku i povezane strojeve.
• Trajnost: Dizajnirane da izdrže visoku razinu naprezanja i umora, spojke sa zmijskom oprugom imaju dug radni vijek, čak i u zahtjevnim okruženjima.
• Održavanje: Ove spojke općenito zahtijevaju minimalno održavanje zbog jednostavnog, ali učinkovitog dizajna. Periodični pregledi i podmazivanje (ako je potrebno) obično su dovoljni da ih održe u optimalnom radnom stanju.
• Izvedba: Zmijolične opružne spojke pružaju dosljedan i pouzdan prijenos zakretnog momenta, s minimalnim zazorom i visokom torzijskom krutošću, osiguravajući učinkovit prijenos snage između osovina.

Prijave

Spojnice sa zmijskom oprugom naširoko se koriste u raznim industrijskim sektorima, uključujući:

• Proizvodnja: Za spajanje opreme na motorni pogon kao što su transporteri, miješalice i pumpe.
• Automobili: U sustavima pogonskog sklopa za spajanje prijenosnih vratila, osiguravajući glatku isporuku snage.
• Aerospace: Za spajanje osovina u motorima i sustavima upravljanja, gdje su precizan prijenos momenta i fleksibilnost ključni.
• marinac: U brodskim pogonskim sustavima i pomoćnim strojevima, gdje moraju izdržati teške radne uvjete.

Prednosti

• Svestranost: Prikladni za širok raspon primjena zbog svoje sposobnosti rukovanja različitim vrstama neusklađenosti i radnim uvjetima.
• Apsorpcija udara: Učinkovito prigušuje vibracije i udarce, čime štiti spojenu opremu i produljuje joj vijek trajanja.
• Isplativo: Nudeći ravnotežu između performansi, izdržljivosti i niske potrebe za održavanjem, spojnice sa zmijolikim oprugama pružaju isplativo rješenje za mnoge zahtjeve industrijskih spojnica.

Razmatranja

• Poravnanje: Dok zmijolika opružna spojka može podnijeti neusklađenost, prekomjerna neusklađenost ipak može dovesti do preranog trošenja ili kvara. Ispravna instalacija i poravnanje su ključni.
• Nosivost: Važno je odabrati spojku s odgovarajućom nosivošću za određenu primjenu kako biste izbjegli preopterećenje i moguću štetu.

Zaključak
Zmijolike spojke sa spojnim osovinama su robusno i fleksibilno rješenje za potrebe prijenosa snage u raznim industrijama. Njihova sposobnost podnošenja neusklađenosti, apsorbiranja udaraca i pružanja pouzdanog prijenosa zakretnog momenta čini ih vrijednom komponentom u osiguravanju glatkog rada mehaničkih sustava. Ako se pravilno izaberu i održavaju, ove spojnice mogu značajno poboljšati performanse i dugovječnost povezanih strojeva.
