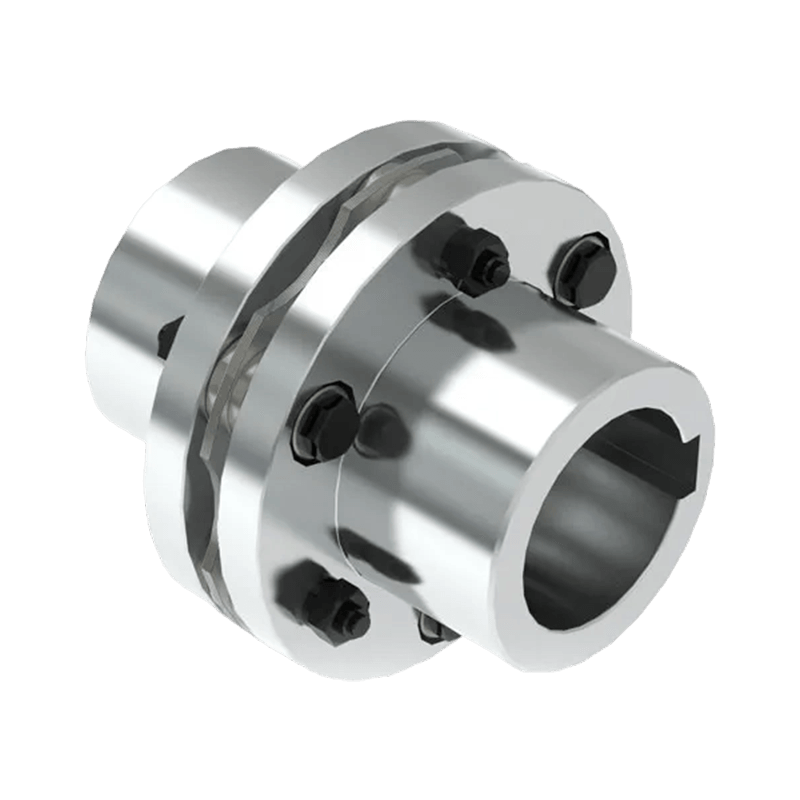

DMA jednostruka elastična membranska spojka
Tip DMB ključna veza Jednostruka elastična dijafragma spojka (Q/YP 22004X-2018) metalna je elastična prijenosna komponenta visokih performansi dizajnirana za precizne sustave prijenosa momenta. Usvaja jednu strukturu dijafragme u kombinaciji s dizajnom ključnog spoja, omogućavajući pouzdan prijenos okretnog momenta dok učinkovito kompenzira aksijalne, kutne i ograničene radijalne neusklađenosti kroz elastičnu deformaciju metalnih dijafragmi visoke čvrstoće. Ova struktura osigurava visoku torzijsku krutost i stabilne dinamičke performanse u uvjetima rada pri velikim brzinama.
Sa svojom kompaktnom strukturom, karakteristikama prijenosa bez zazora i radom bez podmazivanja, DMB spojka je široko prikladna za industrijska područja koja zahtijevaju visoku preciznost i pouzdanost, kao što su servo sustavi, precizni strojevi, metalurška oprema i sustavi prijenosa energije. Njegov robustan dizajn poboljšava radnu stabilnost dok istovremeno smanjuje zahtjeve za održavanjem i produljuje dugotrajni vijek trajanja.
- Parametri proizvoda
- Pošalji poruku
TEHNIČKI PARAMETRI

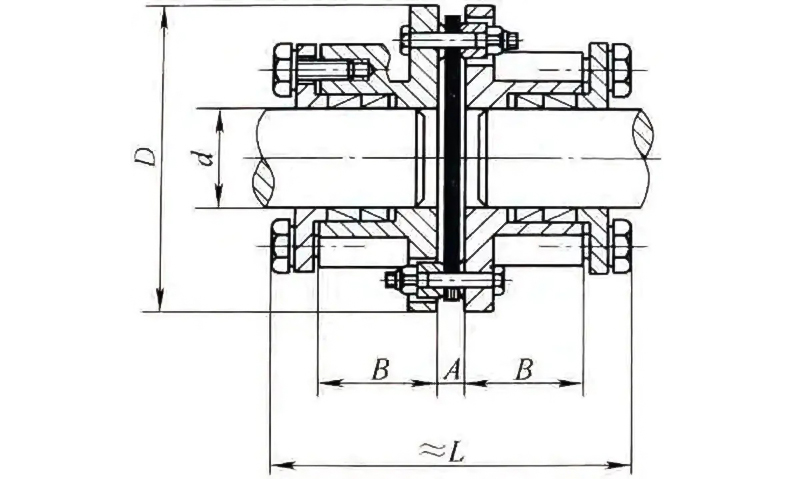

Osnovni parametri i glavne dimenzije MPJ membranske spojke sa međuosovinom
| Vrsta | Rupa promjer d | D/mm | L/mm | A/mm | B/mm | misa /kg | Dopušteno brzina [n]/(r.min) | Nominalni okretni moment T/N·m | Dopušteno kompenzacija | |
| Kut/(°) | Axel/mm | |||||||||
| 1 | 8-22 (prikaz, ostalo). | 68 | 90 | 6.1 | 26 | 0.85 | 20000 | 33 | 1 | ±0,8 |
| 2 | 10-32 (prikaz, ostalo). | 82 | 95 | 6.6 | 26 | 1.2 | 20000 | 90 | 1 | ±1,0 |
| 3 | 10-35 (prikaz, ostalo). | 93 | 110 | 8.4 | 29 | 1.7 | 18000 | 173 | 1 | ±1,2 |
| 4 | 10-42 (prikaz, stručni). | 104 | 124 | 11.2 | 34 | 2.7 | 15000 | 245 | 1 | ±1,4 |
| 5 | 15-50 (prikaz, stručni). | 126 | 152 | 11.7 | 42 | 6.5 | 13000 | 420 | 1 | ±1,6 |
| 6 | 15-60 (prikaz, stručni). | 148 | 160 | 11.7 | 48 | 8.9 | 12000 | 772 | 1 | ±1,8 |
| 7 | 20-70 (prikaz, stručni). | 168 | 200 | 16.8 | 58 | 15.8 | 10000 | 1270 | 1 | ±2,5 |
