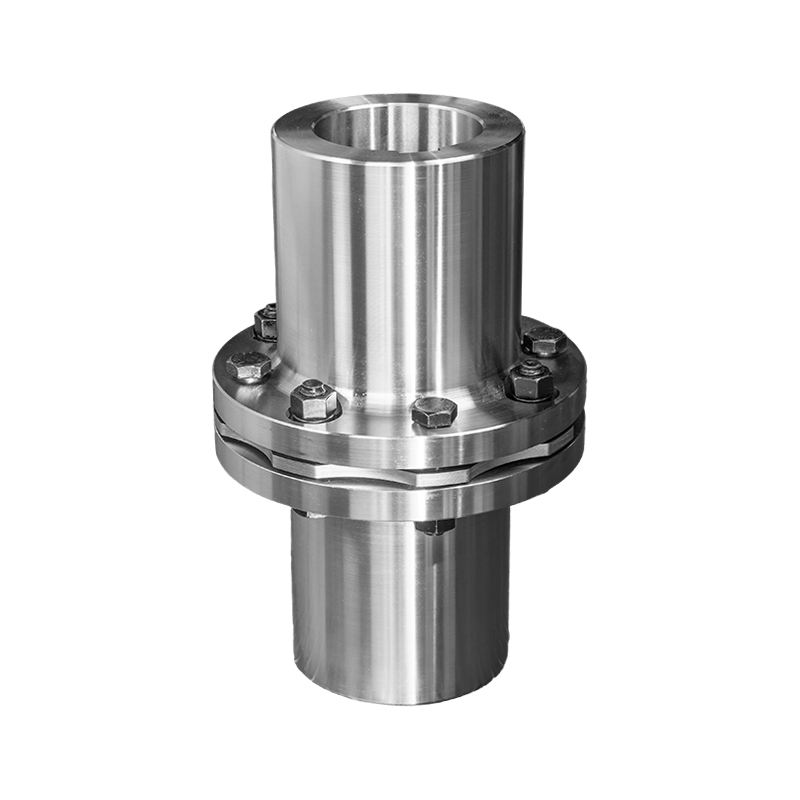

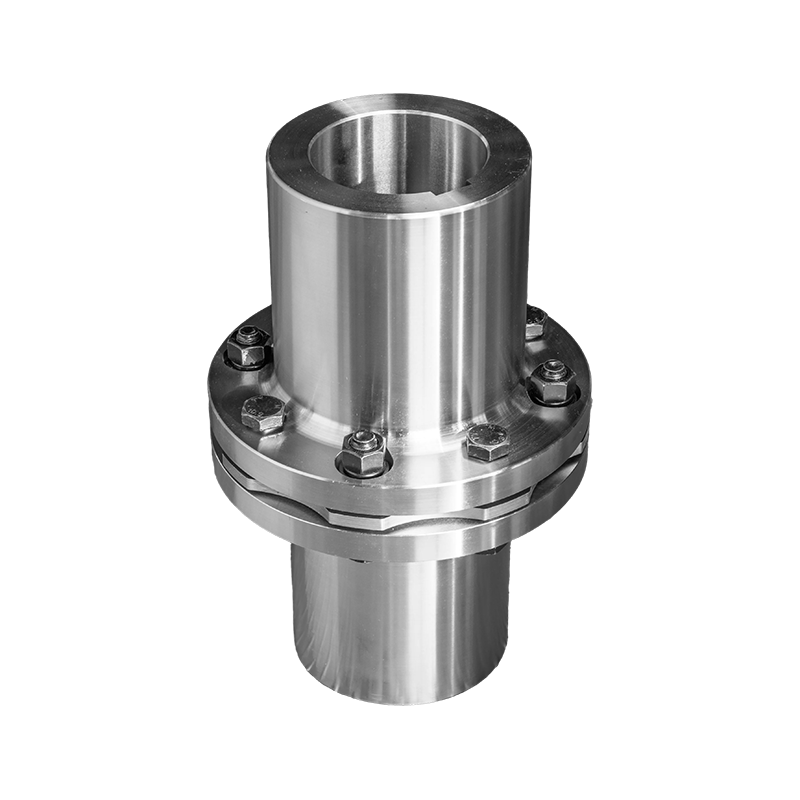

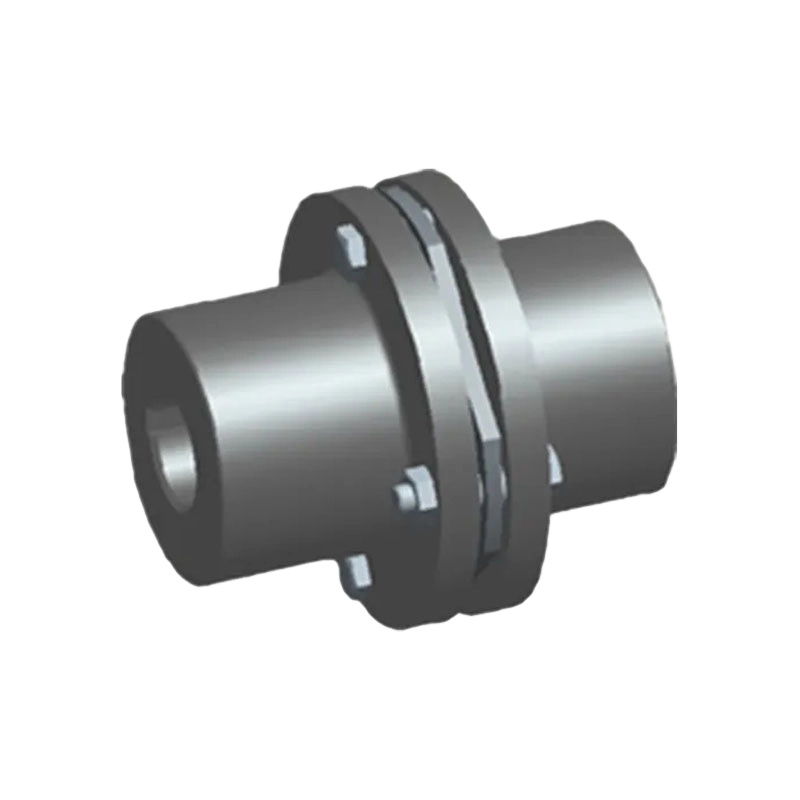

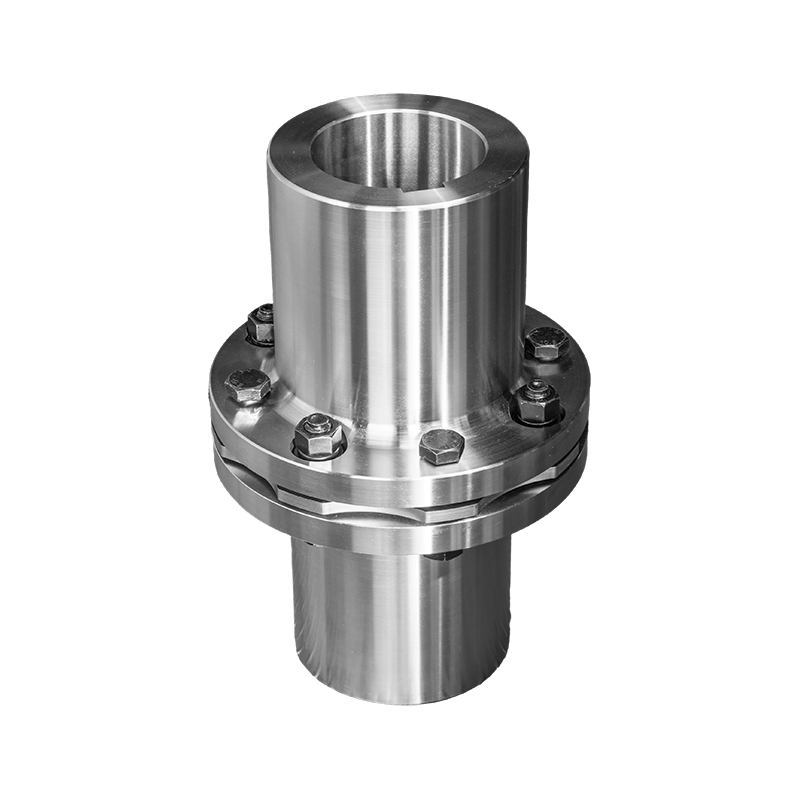

DMB tip ključnog priključka jednostruka elastična dijafragma spojnica (Q/YP 22004X-2018)

Name: DMB tip ključnog priključka jednostruka elastična dijafragma spojnica (Q/YP 22004X-2018)
Rating: 5 (99 reviews)

DMB tip ključnog priključka jednostruka elastična dijafragma spojnica (Q/YP 22004X-2018) je napredni prijenosni uređaj koji objedinjuje visoku preciznost i otpornost. Stabilno povezuje dvije glavčine kotača s jednom grupom metalne dijafragme kroz preciznu spojnu strukturu ključa, dizajniranu za postizanje učinkovitog prijenosa okretnog momenta uz točnu kompenzaciju sveobuhvatnih odstupanja od neusklađenosti u aksijalnom, radijalnom i kutnom smjeru. U usporedbi sa spojnicom Snake Spring, koja je usmjerena na prigušivanje velikog opterećenja, ovaj proizvod postiže izuzetno dug radni vijek u okruženju bez podmazivanja zbog svog potpuno metalnog materijala od nehrđajućeg čelika ili legiranog čelika. Također pokazuje izvrsnu torzijsku krutost i otpornost na koroziju. Njegov najveći nazivni okretni moment može se prenijeti do 8100 kN · m, što se može savršeno prilagoditi složenim radnim uvjetima sa strogim zahtjevima za radnu točnost od zrakoplovstva, energije do petrokemije.

Njegov kompaktni i lagani konstrukcijski dizajn značajno smanjuje rotacijsku inerciju i učinkovito apsorbira udarce i vibracije tijekom rada koristeći elastična svojstva dijafragme. Dok osigurava glatki i tihi rad sustava, uvelike smanjuje trošenje i učestalost održavanja ključne energetske opreme.

Kontaktirajte nas

PDF preuzimanje

PREV: Veza tipa SM povezuje dvostruku elastičnu membransku spojku
DALJE: DMA jednostruka elastična membranska spojka

Parametri proizvoda

Pošalji poruku

TEHNIČKI PARAMETRI

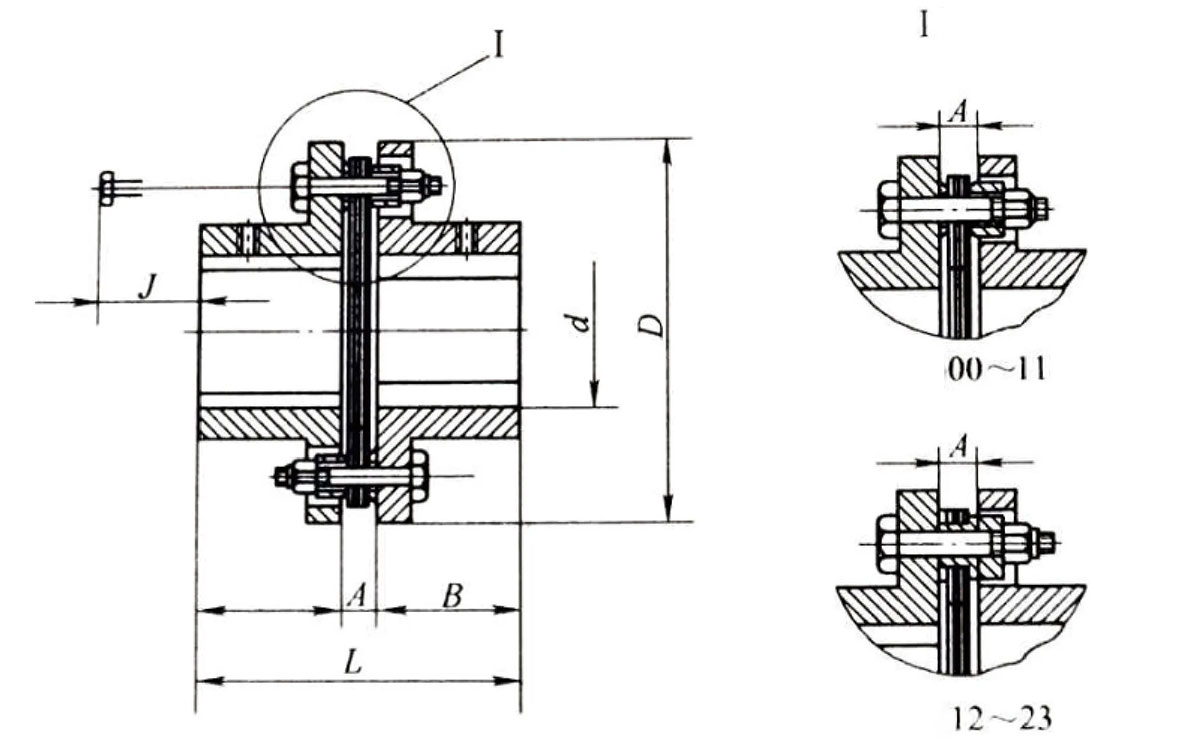

Osnovni parametri i glavne dimenzije jednostruke elastične membranske spojke s DMB ključem

Vrsta	Nazivni moment/ N·m	Dopuštena brzina [n]/r.min⁻¹	d _Maks /mm	D/mm	A/mm	B/mm	L/mm	J/mm	Dopuštena naknada		Masa/kg
Vrsta	Nazivni moment/ N·m	Dopuštena brzina [n]/r.min⁻¹	d _Maks /mm	D/mm	A/mm	B/mm	L/mm	J/mm	Kut/(°)	Axel/mm	Masa/kg
00	9.8	20000	20	57	4.9	20	44.9	10	±0,8	1°	0.14
01	33	20000	22	68	6.1	26	58.1	13	±0,8	1°	0.6
02	90	20000	32	81	6.6	26	58.6	16	±1,0	1°	1.1
03	173	18000	35	93	8.4	29	66.4	22	±1,2	1°	1.7
04	245	15000	42	104	11.2	34	79.2	20	±1,4	1°	2.5
05	420	13000	50	126	11.7	42	95.7	25	±1,6	45'	4.3
06	772	12000	60	143	11.7	48	107.7	28	±1,8	45'	6.9
07	1270	10000	75	168	16.8	58	132.8	23	±2,0	45'	11.3
08	2080	10000	82	194	17	64	145	30	±2,2	45'	16.7
09	3328	9000	95	214	21.6	77	175.6	22	±2,4	45'	22.7
10	4900	8000	108	246	23.9	89	201.9	23	±2,6	45'	35.4
11	6368	8000	118	276	27.2	102	231.2	40	±2,8	45'	52
12	8900	6300	110	276	17.5	128	273.5	-	±1,8	45'	57.2
13	15280	5000	135	308	19	160	339	-	±2,0	30'	77.3
14	25140	4700	155	346	21.5	182	385.5	-	±2,0	30'	123
15	37130	4300	165	375	24	198	420	-	±2,0	30'	156
16	47120	3900	180	410	29.5	214	457.5	-	±2,2	30'	191
17	57000	3500	190	445	29.5	225	479.5	-	±2,2	30'	245
18	63186	3500	205	470	31	248	527	-	±2,4	30'	329
19	82590	3200	230	512	32	278	588	-	±2,4	30'	394
20	102100	2800	255	556	32.5	305	642.5	-	±2,5	30'	530
21	126070	2450	265	588	34	318	670	-	±2,7	30'	619
22	146350	2150	275	630	34.5	332	698.5	-	±2,8	30'	683
23	173830	2000	290	655	35.5	348	731.5	-	±3,0	30'	791
24	200000	1400	305	680	44	350	744	-	±3,5	30'	980
25	250000	1250	340	745	44	350	744	-	±4,0	30'	1100
26	315000	1200	365	785	50	350	750	-	±4,2	30'	1300
27	400000	1150	380	830	50	380	810	-	±4,5	30'	1500
28	500000	1100	400	875	50	400	850	-	±4,8	20'	1700
29	630000	1000	425	935	60	400	860	-	±5,0	20'	2100
30	800000	930	440	1030	60	440	940	-	±5,2	20'	2600
31	1000000	880	460	1080	66	460	986	-	±5,5	20'	2900
32	1250000	820	500	1160	70	520	1110	-	±5,8	20'	3500
33	1600000	740	560	1290	82	570	1222	-	±6,2	20'	5100
34	2000000	680	600	1410	92	570	1232	-	±6,5	20'	5900
35	2500000	620	650	1530	105	610	1325	-	±6,8	20'	6800
36	3020000	570	710	1670	115	730	1575	-	±7,2	20'	7900
37	4050000	520	780	1830	125	800	1725	-	±7,5	20'	10700
38	5300000	480	860	2000	130	800	1730	-	±7,8	20'	14000
39	6600000	430	945	2200	140	960	2060	-	±8,0	20'	17100
40	8100000	400	1030	2400	140	960	2060	-	±8,2	20'	21100
