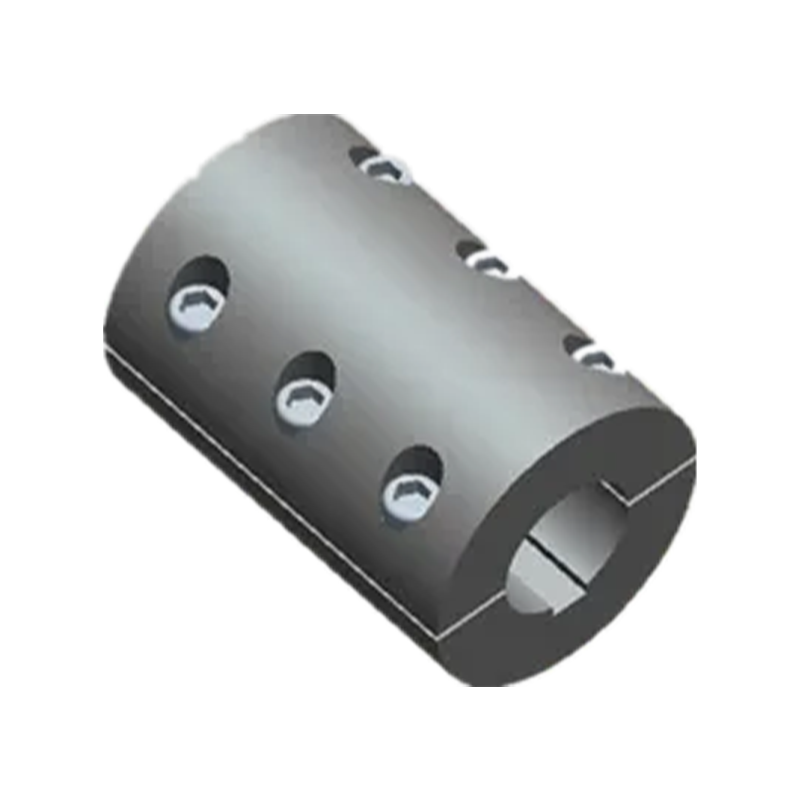

Stezna spojnica tipa JK/JKW

Name: Stezna spojnica tipa JK/JKW
Rating: 5 (99 reviews)

The MAC friction type safety coupling (compliant with Q/YA41001X-2018 standard) is an industrial transmission tool that combines precision manufacturing processes with efficient overload protection technology. It is developed and designed by a professional Rigid Coupling Manufacturer. Njegova temeljna tehnološka prednost leži u trenutnom klizanju zaštitnog mehanizma tarnog para: kada opterećenje prijenosnog sustava premaši unaprijed postavljeni nominalni moment (pokrivajući raspon od 6,3 N · m do 9500 N · m), tarni par će odmah glatko kliziti, učinkovito izolirajući utjecaj preopterećenja na motor i terminalnu opremu. Kao tehnološko proširenje Rigid Coupling Factory s dubokom tehničkom stručnošću, ovaj proizvod koristi tarne materijale otporne na habanje i visoke temperature, koji mogu održati učinkovitost prijenosa od preko 95% čak i nakon višestrukog aktiviranja zaštite. In addition, this coupling supplied by Rigid Coupling Supplier supports precise torque presetting by adjusting the spring nut. Njegova kompaktna struktura i izvrsna kompenzacija pomaka i performanse smanjenja buke apsorpcije udara čine ga nezamjenjivom sigurnosnom barijerom u metalurgiji, rudarstvu i automatiziranim proizvodnim linijama.

Kontaktirajte nas

PDF preuzimanje

PREV: Nema prethodnog članka
DALJE: Nema sljedećeg članka

Parametri proizvoda

Pošalji poruku

TEHNIČKI PARAMETRI

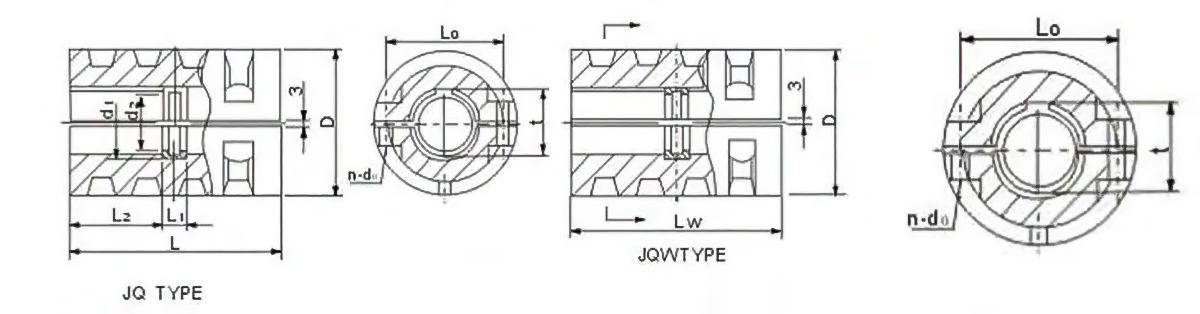

Osnovni parametri i glavne dimenzije stezne spojke tipa JK/JKW

Vrsta	Promjer rupe d	Nazivni moment Tmax/N·m	D	L	L₁	L₂	L₀	n-d₀	Lw	n-d₀	d₁	d₂	Masa m/kg
JK-25	25	90	95	110	20	45	58	4-12 (prikaz, stručni). (prikaz, stručni).	100	4-12 (prikaz, stručni). (prikaz, stručni).	32	20	4.47
JK-30	30	90	102	130	20	55	64	4-14 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	110	4-14 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	38	25	4.47
JK-35	35	236	118	162	20	71	80	6-14 (prikaz, stručni). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	115	4-14 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	43	30	7.6
JK-40	40	236	118	162	20	71	80	6-14 (prikaz, stručni). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	115	4-14 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	48	35	7.6
JK-45	45	530	135	190	24	83	100	6-14 (prikaz, stručni). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	135	4-14 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	57	37	0.85
JK-50	50	530	135	190	24	83	100	6-14 (prikaz, stručni). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	135	4-14 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	62	22	10.85
JK-55	55	530	135	190	24	83	100	6-14 (prikaz, stručni). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	135	4-14 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	67	47	10.85
JK-60	60	1400	72	250	30	110	124	8-18 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	196	6-18 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	73	50	25.06
JK-65	65	1400	172	250	30	110	124	8-18 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	196	6-18 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	78	55	25.06
JK-70	70	1400	172	250	30	110	124	8-18 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	196	6-18 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	83	00	25.06
JK-80	80	2080	185	280	38	121	138	8-18 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	220	6-18 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	94	70	30.16
JK-85	85	265	185	280	38	121	138	8-18 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	220	6-18 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	99	75	30.16
JK-90	90	5200	230	330	38	148	170	8-23 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	255	6-23 (prikaz, ostalo). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo).	105	80	56.38
JK-95	95	5200	230	330	38	148	170	8-23 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	255	6-23 (prikaz, ostalo). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo).	110	85	56.38
JK-100	100	5200	230	330	38	148	170	8-23 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	255	6-23 (prikaz, ostalo). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo).	115	90	56.38
JK-105	105	5200	230	330	38	148	170	8-23 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	255	6-23 (prikaz, ostalo). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo).	120	95	56.38
JK-110	110	9000	260	390	46	172	200	8-23 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	300	6-23 (prikaz, ostalo). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo).	125	100	90
JK-115	115	9000	260	300	46	172	200	8-23 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	300	6-23 (prikaz, ostalo). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo).	130	105	90
JK-120	120	9000	260	300	46	172	200	8-23 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	300	6-23 (prikaz, ostalo). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo). (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo).	135	110	90
JK-125	125	15000	280	440	54	193	210	10-23 (prikaz, stručni). (prikaz, stručni).	360	8-23 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	140	115	125
JK-130	130	15000	280	440	54	193	210	10-23 (prikaz, stručni). (prikaz, stručni).	360	8-23 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	146	118	125
JK-140	140	15000	300	440	54	193	230	10-27 (prikaz, ostalo).	360	8-23 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	158	128	140
JK-150	150	28000	340	500	64	218	200	10-33 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, ostalo).	406	8-33 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	168	134	215
JK-160	160	28000	340	500	64	218	200	10-33 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, ostalo).	406	8-33 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	180	144	215
JK-180	180	31000	380	560	72	244	300	10-33 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, ostalo).	460	8-33 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	200	162	350
JK-200	200	33750	420	640	80	280	340	10-33 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, ostalo).	540	8-33 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	220	182	516
